Глибокорозпушувач

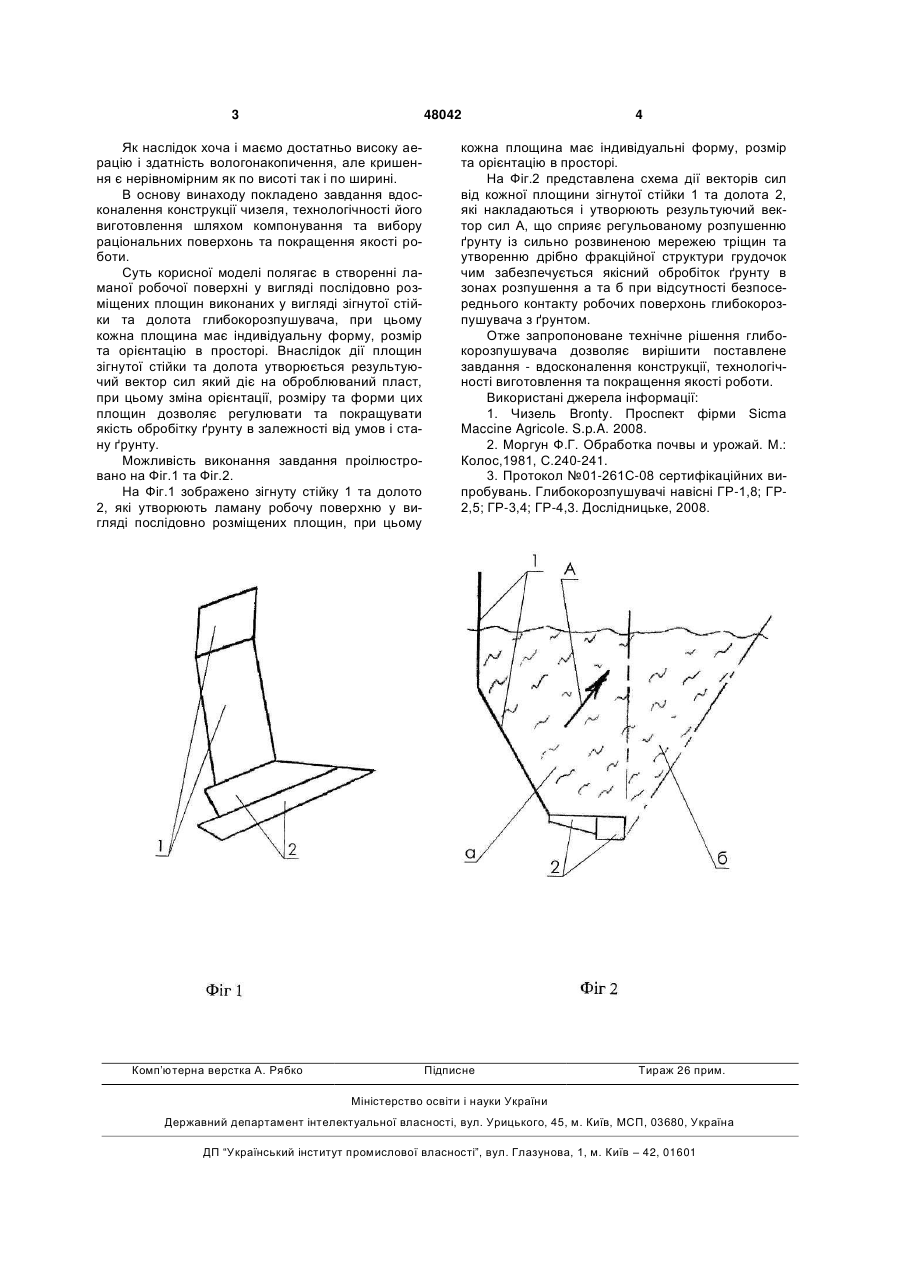

Глибокорозпушувач, що містить зігнуту стійку та долото, який відрізняється тим, що стійка і долото утворюють ламану робочу поверхню у вигляді послідовно розміщених площин, при цьому кожна площина має індивідуальні форму, розмір та орієнтацію в просторі. (19) (21) u200905836 (22) 09.06.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) ПОГОРІЛИЙ ВІКТОР ВАСИЛЬОВИЧ, ШУСТІК ЛЕОНІД ПРОКОПОВИЧ, ПОНОМАР ЮРІЙ ВАСИЛЬОВИЧ 3 48042 Як наслідок хоча і маємо достатньо високу аерацію і здатність вологонакопичення, але кришення є нерівномірним як по висоті так і по ширині. В основу винаходу покладено завдання вдосконалення конструкції чизеля, технологічності його виготовлення шляхом компонування та вибору раціональних поверхонь та покращення якості роботи. Суть корисної моделі полягає в створенні ламаної робочої поверхні у вигляді послідовно розміщених площин виконаних у вигляді зігнутої стійки та долота глибокорозпушувача, при цьому кожна площина має індивідуальну форму, розмір та орієнтацію в просторі. Внаслідок дії площин зігнутої стійки та долота утворюється результуючий вектор сил який діє на оброблюваний пласт, при цьому зміна орієнтації, розміру та форми цих площин дозволяє регулювати та покращувати якість обробітку ґрунту в залежності від умов і стану ґрунту. Можливість виконання завдання проілюстровано на Фіг.1 та Фіг.2. На Фіг.1 зображено зігнуту стійку 1 та долото 2, які утворюють ламану робочу поверхню у вигляді послідовно розміщених площин, при цьому Комп’ютерна верстка А. Рябко 4 кожна площина має індивідуальні форму, розмір та орієнтацію в просторі. На Фіг.2 представлена схема дії векторів сил від кожної площини зігнутої стійки 1 та долота 2, які накладаються і утворюють результуючий вектор сил А, що сприяє регульованому розпушенню ґрунту із сильно розвиненою мережею тріщин та утворенню дрібно фракційної структури грудочок чим забезпечується якісний обробіток ґрунту в зонах розпушення а та б при відсутності безпосереднього контакту робочих поверхонь глибокорозпушувача з ґрунтом. Отже запропоноване технічне рішення глибокорозпушувача дозволяє вирішити поставлене завдання - вдосконалення конструкції, технологічності виготовлення та покращення якості роботи. Використані джерела інформації: 1. Чизель Bronty. Проспект фірми Sicma Maccine Agricole. S.p.A. 2008. 2. Моргун Ф.Г. Обработка почвы и урожай. М.: Колос,1981, С.240-241. 3. Протокол №01-261С-08 сертифікаційних випробувань. Глибокорозпушувачі навісні ГР-1,8; ГР2,5; ГР-3,4; ГР-4,3. Дослідницьке, 2008. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
