Спосіб вимірювання малого радіуса сполучення площин об’єкта
Номер патенту: 45759
Опубліковано: 15.04.2002
Автори: Залога Вільям Олександрович, Криворучко Дмитро Володимирович
Формула / Реферат
Спосіб вимірювання малого радіуса сполучення площин об'єкта, який полягає у тому, що об'єкт орієнтують у просторі вимірювального приладу і контрольоване сполучення послідовно сканують на деякій ділянці по його довжині у декількох перетинах, які перпендикулярні лінії перетинання площин, що утворюють зазначене сполучення, і визначають шуканий радіус по величині характеристичного сигналу, який відрізняється тим, що орієнтацію об'єкта здійснюють таким чином, щоб одна з поверхонь об'єкта була перпендикулярна оптичній осі вимірювального приладу, причому як вимірювальний прилад використовують растровий електронний мікроскоп, а сканування контрольованого сполучення здійснюють пучком електронів при таких збільшеннях у напрямках сканування, які забезпечують одночасне спостереження протяжної ділянки сполучення з максимально можливим розміром його по ширині, при цьому реєструють сигнал вторинних електронів і, розрахувавши середню по довжині сполучення ширину смуги його зміни, визначають радіус по формулі
де Н - середня ширина смуги зміни сигналу;
КY - збільшення у напрямку, що перпендикулярний лінії перетинання площин;
- кут між площинами, що сполучаються.

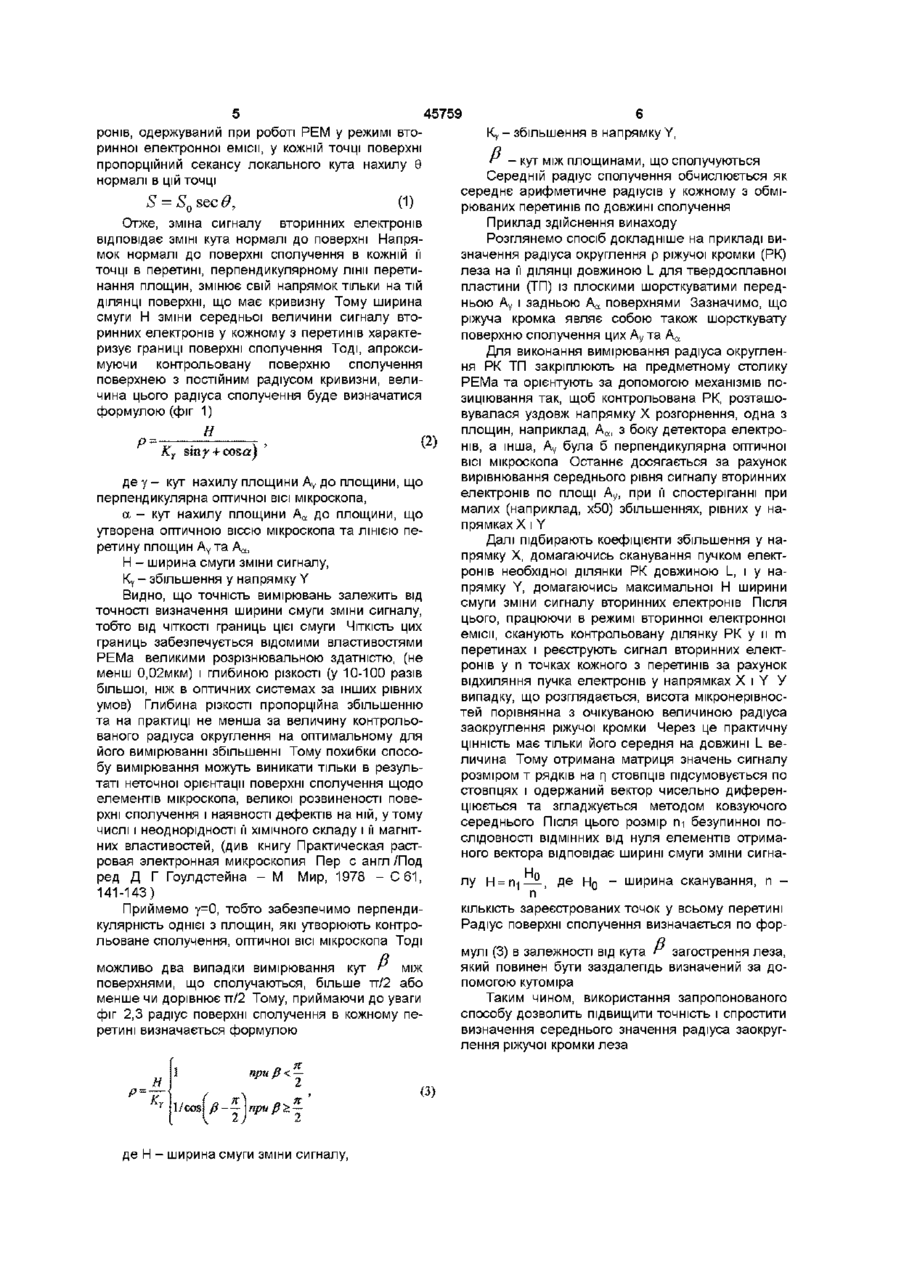

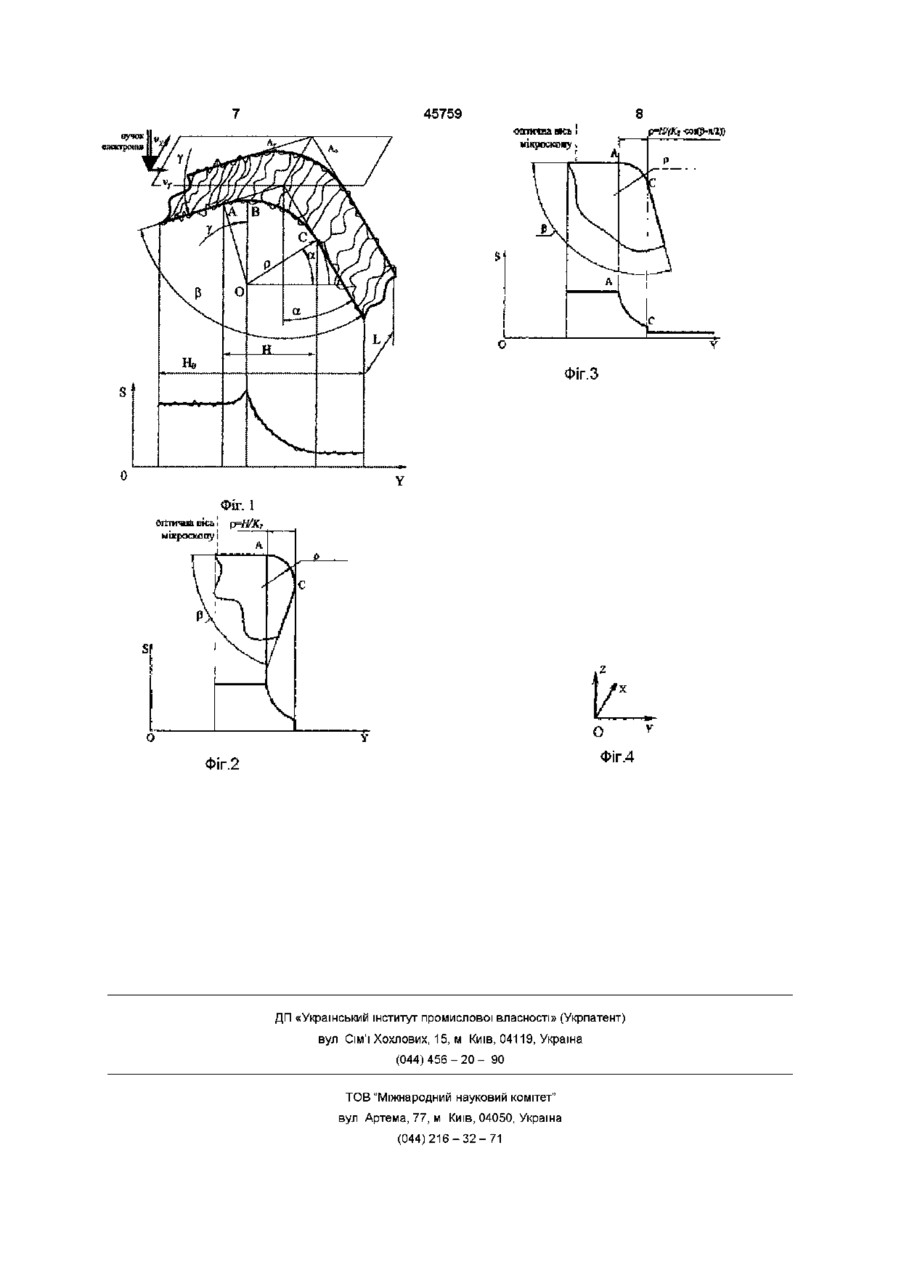

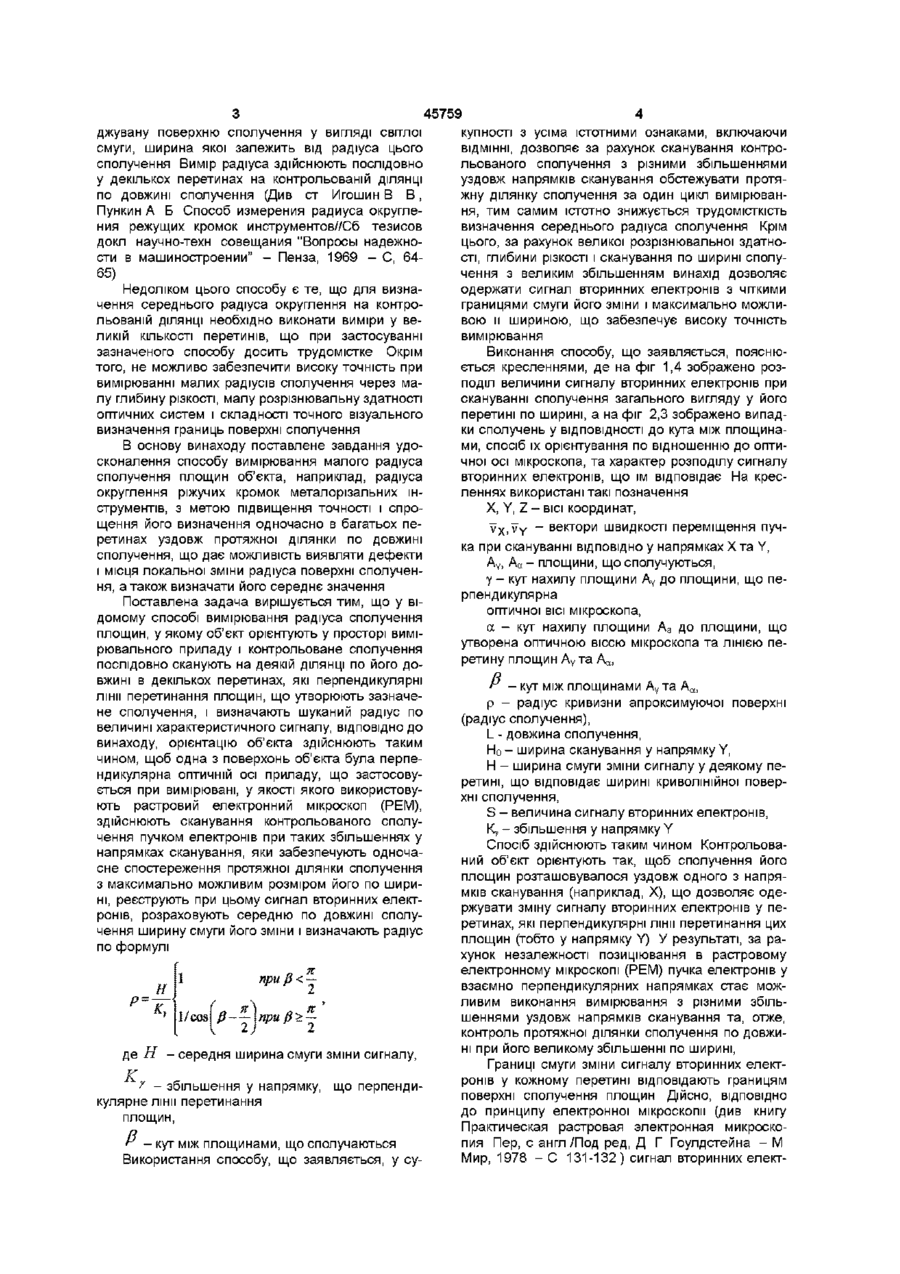

Текст
Спосіб вимірювання малого радіуса сполучення площин об'єкта, який полягає у тому, що об'єкт орієнтують у просторі вимірювального приладу і контрольоване сполучення послідовно сканують на деякій ДІЛЯНЦІ по його довжині у декількох перетинах, які перпендикулярні лінії перетинання площин, що утворюють зазначене сполучення, і визначають шуканий радіус по величині характеристичного сигналу, який відрізняється тим, що орієнтацію об'єкта здійснюють таким чином, щоб одна з поверхонь об'єкта була перпендикулярна оптичній осі вимірювального приладу, причому як вимірювальний прилад вико ристовують растровий електронний мікроскоп, а сканування контрольованого сполучення здійснюють пучком електронів при таких збільшеннях у напрямках сканування, які забезпечують одночасне спостереження протяжної ділянки сполучення з максимально можливим розміром його по ширині, при цьому реєструють сигнал вторинних електронів і, розрахувавши середню по довжині сполучення ширину смуги його зміни, визначають радіус по формулі Р= _н_
ДивитисяДодаткова інформація
Автори англійськоюZaloha Viliam Oleksandrovych
Автори російськоюЗалога Вильям Александрович
МПК / Мітки
МПК: G01N 21/00, G01B 11/24
Мітки: площин, вимірювання, малого, спосіб, радіуса, сполучення, об'єкта
