Пристрій для схову нафти і нафтопродуктів

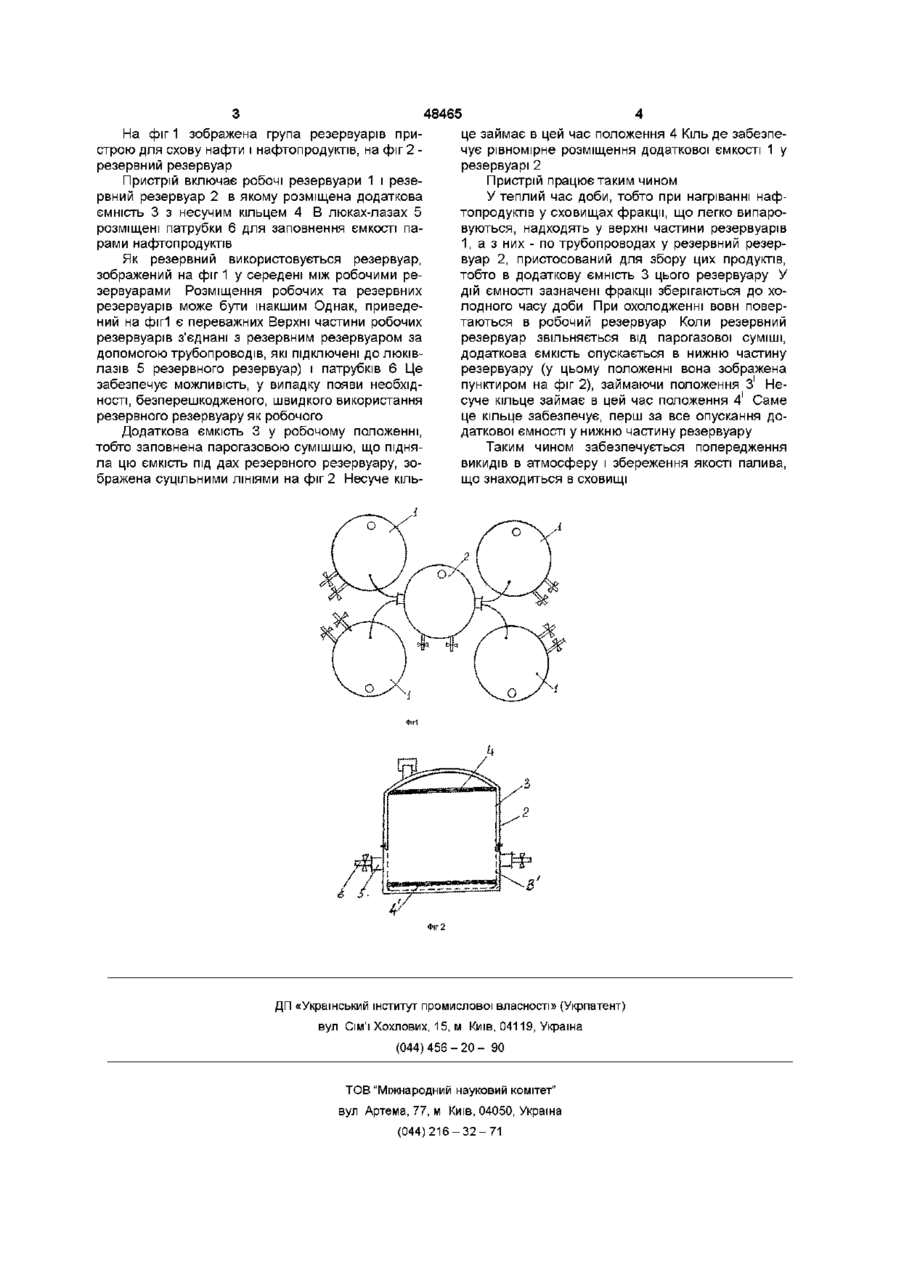

1 Пристрій для схову нафти і нафтопродуктів, що включає групу резервуарів, один з яких резервний, з дахами, люками-лазами і патрубками для наливу і зливу нафтопродуктів і пристрій для збору парів нафтопродуктів, який відрізняється тим, що як пристрій для збору парів нафтопродуктів використаний резервний резервуар, в якому розміщена додаткова ємність, що виконана з газота рідинонепроникного матеріалу, розміри якої відповідають розмірам резервуара, і прикріплена до бічних стінок над люками-лазами, а патрубки для заповнення ємності парами нафтопродуктів розміщені в люках-лазах і з'єднані трубопроводами з верхніми частинами робочих резервуарів 2 Пристрій за п 1, який відрізняється тим, що верхня частина додаткової ємності армована несучим кільцем з діаметром, що відповідає внутрішньому діаметру резервуара Винахід відноситься до засобів схову нафти, нафтопродуктів і інших рідин які легко випаровуються, І може бути використаний у нафтопереробній нафтохімічній і ХІМІЧНІЙ промисловостях, а також в інших галузях, зв'язаних зі сховом продуктів, які легко випаровуються Відомий пристрій для скорочення втрат від випару нафти І нафтопродуктів що включає комплекс засобів, які забезпечують зрошення парогазової суміші на виході з резервуару [А с СРСР №1567458 кл 65Д90/30, 19987] Недоліком пристрою є складність конструктивного виконання і його експлуатації, необхідність енерговитрат на забезпечення функціонування запропонованих засобів Крім того, пристрій лише трохи скорочує, а не ліквідує викиди парогазової суміші Найбільш близьким за сукупністю ознак до заявляемого є установка для схову нафти і нафтопродуктів [А,с СССР №906822 кл,65Д90/32 1982] Установка включає резервуари для нафти і пристрій для конденсації парів нафтопродуктів засоби для збору парогазової суміші, що випаровується, шляхом підключення газового простору з рідиною, що легко випаровується, до газозбірника у вигляді окремого резервуару До недоліків установки відносяться - велика металоємшсть газозбірника, великі обсяги будівельних робіт монтажу газозбірника - ряд елементів установки вимагають високої точності зборки і синхронної роботи, що значно ускладнює конструкцію і її експлуатацію - не цілком виключаються витоки парогазової суміші, а також визначена погіршення якості палива, що зберігається В основу винаходу поставлено завдання створення пристрою для схову нафти і нафтопродуктів, у якому за рахунок розміщення в резервному резервуарі додаткової ємності і з'єднання її з верхніми частинами робочих резервуарів забезпечується виключення втрат і збереження якості нафтопродуктів під час схову продуктів, перш за все в умовах температури навколишнього середовища, що змінюється Для вирішення поставленого завдання в пристрої для схову нафти і нафтопродуктів, що включає групу резервуарів, один з яких резервний, з дахами, люками-лазами і патрубками для наливу і зливу нафтопродуктів і пристрій для збору парів нафтопродуктів згідно винаходу як пристрій для збору парне нафтопродуктів використаний резервний резервуар, в якому розміщена додаткове ємкість, що виконана з газо-та рідинонепроникаючого матеріалу, розміри якої відповідають розмірам резервуару, і прикріплена до бічних стінок над люками-лазами, а патрубки для заповнення ємності парами нафтопродуктів розміщені в люкахлазах і з'єднані трубопроводами з верхніми частинами робочих резервуарів Верхня частина додаткової ємкості може бути армована несучим кільцем з діаметром, що відповідає внутрішньому діаметру резервуара ю (О ^00 На фіг 1 зображена група резервуарів пристрою для схову нафти і нафтопродуїспв, на фіг 2 резервний резервуар Пристрій включає робочі резервуари 1 і резервний резервуар 2 в якому розміщена додаткова ємність 3 з несучим кільцем 4 В люках-лазах 5 розміщені патрубки 6 для заповнення ємкості парами нафтопродуктів Як резервний використовується резервуар, зображений на фіг 1 у середені між робочими резервуарами Розміщення робочих та резервних резервуарів може бути інакшим Однак, приведений на фіг1 є переважних Верхні частини робочих резервуарів з'єднані з резервним резервуаром за допомогою трубопроводів, які підключені до люківлазів 5 резервного резервуар) і патрубків 6 Це забезпечує можливість, у випадку появи необхідності, безперешкодженого, швидкого використання резервного резервуару як робочого Додаткова ємкість 3 у робочому положенні, тобто заповнена парогазовою сумішшю, що підняла цю ємкість під дах резервного резервуару, зображена суцільними ЛІНІЯМИ на фіг 2 Несуче кіль 48465 це займає в цей час положення 4 Кіль де забезпечує рівномірне розміщення додаткової ємкості 1 у резервуарі 2 Пристрій працює таким чином У теплий час доби, тобто при нагріванні нафтопродуктів у сховищах фракції, що легко випаровуються, надходять у верхні частини резервуарів 1, а з них - по трубопроводах у резервний резервуар 2, пристосований для збору цих продуктів, тобто в додаткову ємність 3 цього резервуару У дій ємності зазначені фракції зберігаються до холодного часу доби При охолодженні вовн повертаються в робочий резервуар Коли резервний резервуар звільняється від парогазової суміші, додаткова ємкість опускається в нижню частину резервуару (у цьому положенні вона зображена і пунктиром на фіг 2), займаючи положення 3 Несуче кільце займає в цей час положення 4і Саме це кільце забезпечує, перш за все опускання додаткової ємності у нижню частину резервуару Таким чином забезпечується попередження викидів в атмосферу і збереження якості палива, що знаходиться в сховищі ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
