Устаткування для градуювання та перевірки витратомірів і лічильників газу
Номер патенту: 4851
Опубліковано: 15.02.2005
Автори: Довган Любомир Романович, Поваренков Володимир Альбертович, Коляджин Ігор Матвійович, Бестелесний Андрій Григорович, Прудніков Богдан Іванович
Формула / Реферат

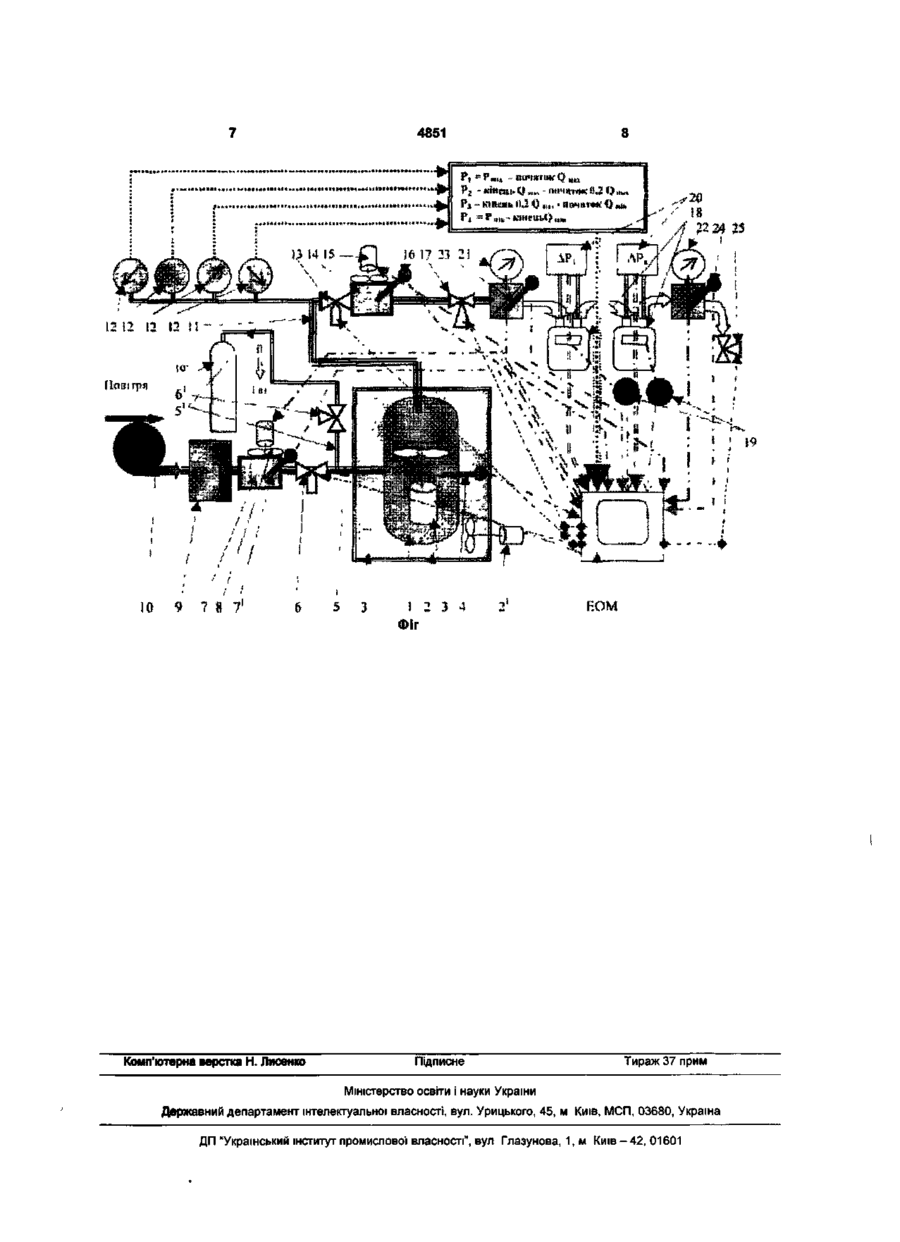

1. Устаткування для градуювання та перевірки витратомірів і лічильників газу, що включає ємність із стиснутим газом, яка за допомогою лінії подачі газу, обладнаної осушувачем газу, приєднана до джерела робочого середовища і яка за допомогою випробувальної ділянки, обладнаної стабілізатором тиску, приєднана до випробувального приладу та регулятора витрати, крім того, обладнана відсічними клапанами, контрольно-вимірювальним обладнанням і персональною ЕОМ з нормувальними перетворювачами та з виконавчими механізмами, яке відрізняється тим, що ємність додатково оснащена зовнішньою водяною сорочкою з насосом і вентилятором та термоперетворювачем, які розміщені у внутрішній порожнині ємності, лінія подачі газу додатково обладнана радіатором з вентилятором та термоперетворювачем, встановленими після осушувача газу з боку джерела робочого середовища, а випробувальна ділянка - радіатором з вентилятором та термоперетворювачем, встановленими перед стабілізатором тиску, при цьому контрольно-вимірювальне обладнання, що приєднане до ємності, укомплектоване набором перетворювачів тиску, кожен із яких має різні верхні межі вимірювання тиску.
2. Устаткування за п. 1, яке відрізняється тим, що випробувальний прилад оснащений додатковим контрольно-вимірювальним обладнанням, яке встановлене після випробувального приладу.
3. Устаткування за п. 1, яке відрізняється тим, що у лінії подачі газу передбачено використання як джерела робочого середовища повітря або газу.
Текст
1. Устаткування для градуювання та перевірки витратомірів і лічильників газу, що включає ємність із стиснутим газом, яка за допомогою лінії подачі газу, обладнаної осушувачем газу, приєднана до джерела робочого середовища і яка за допомогою випробувальної ділянки, обладнаної стабілізатором тиску, приєднана до випробувального приладу та регулятора витрати, крім того, обладнана відсічними клапанами, контрольновимірювальним обладнанням і персональною ЕОМ з нормувальними перетворювачами та з ви конавчими механізмами, яке відрізняється тим, що ємність додатково оснащена зовнішньою водяною сорочкою з насосом і вентилятором та термоперетворювачем, які розміщені у внутрішній порожнині ємності, лінія подачі газу додатково обладнана радіатором з вентилятором та термоперетворювачем, встановленими після осушувача газу з боку джерела робочого середовища, а випробувальна ділянка - радіатором з вентилятором та термоперетворювачем, встановленими перед стабілізатором тиску, при цьому контрольновимірювальне обладнання, що приєднане до ємності, укомплектоване набором перетворювачів тиску, кожен із яких має різні верхні межі вимірювання тиску. 2. Устаткування за п.1, яке відрізняється тим, що випробувальний прилад оснащений додатковим контрольно-вимірювальним обладнанням, яке встановлене після випробувального приладу. 3. Устаткування за п.1, яке відрізняється тим, що у лінії подачі газу передбачено використання як джерела робочого середовища повітря або газу. 00 Корисна модель відноситься до галузі вимірювальної техніки та метрології, зокрема до пристроїв градуювання та перевірки витратомірів і лічильників газу. Відоме устаткування для градуювання та перевірки витратомірів і лічильників газу, що містить ємність із стиснутим газом і лінію подачі газу від джерела робочого тиску, і також випробувальну ділянку з випробувальним приладом, перед яким встановлений стабілізатор тиску, крім того містить запірні клапани та контрольно-вимірювальне обладнання у вигляді датчиків контрольних параметрів, котрі є окремими приладами [СССР, ав.св. №546787, G01F25/00, Бюл. №6, 1977г.]. Але дане устаткування через недосконалість автоматичного керування та системи збирання (фіксації) параметричних характеристик не дозво ляє здійснити незалежне керування та миттєвопорівняльний збір параметрів як з каліброваної ємності, так і з випробувального приладу при перевірці або градуюванні. Найближчим до корисної моделі, що заявляється, є устаткування для градуювання та перевірки витратомірів і лічильників газу, що включає ємність із стиснутим газом, яка за допомогою лінії подачі газу, обладнаної осушувачем газу, під'єднана до джерела робочого середовища, і яка за допомогою випробувальної ділянки, обладнаної стабілізатором тиску, під'єднана до випробувального приладу та регулятора витрат, крім того, обладнана відсічними (запірними) клапанами, контрольно-вимірювальним обладнанням і персональною ЕОМ з нормуючими перетворювачами та з виконавчими механізмами При цьому, о> 4851 Pi - кікшь ИЛ 4) «t,' и ач ем*: Q ш* Р 4 = f „,„-, кінець^) „ж 10 9 7 8 7і 5 ../20 ROM 3 Фіг Комп'ютерна верстка Н. Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюEquipment for calibrating and testing gas flow meters
Автори англійськоюPrudnikov Bohdan Ivanovych, Koliadzhyn Ihor Matviiovych, Povarenkov Volodymyr Albertovych, Bestelesnyi Andrii Hryhorovych
Назва патенту російськоюУстановка для градуировки и проверки измерителей расхода газа и газовых счетчиков
Автори російськоюПрудников Богдан Иванович, Коляджин Игорь Матвеевич, Поваренков Владимир Альбертович, Бестелесный Андрей Григорьевич
МПК / Мітки
МПК: G01F 3/00, G01F 25/00
Мітки: градуювання, газу, витратомірів, лічильників, перевірки, устаткування
