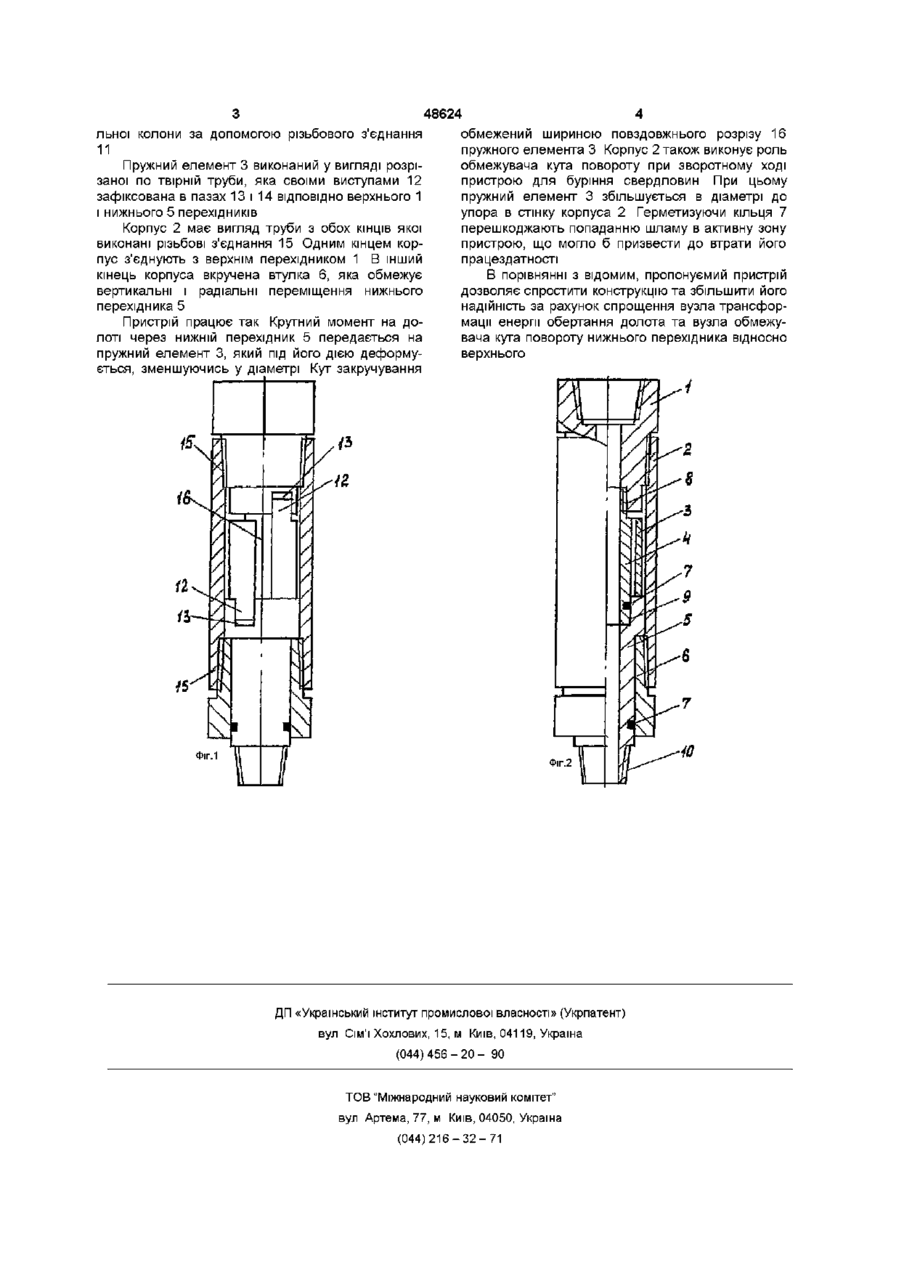

Пристрій для буріння свердловин

Пристрій для буріння свердловин, який містить корпус, з'єднаний жорстко з верхнім і з можливістю повороту нижнім перехід никами, пружний елемент, вал, втулку і ущільнювальні кільця, який відрізняється тим, що пружний еле мент виконаний у вигляді розрізаної по твірній труби, яка своїми виступами зафіксована в пазах верхнього і нижнього перехідників, ширина поздовжнього перерізу пружного елемента є обмежувачем кута поворота нижнього перехід ника відносно верхнього, вал жорстко закріплений нарізним з'єднанням з верхнім перехідником, а нижнім кінцем вал з ущільнювальним кільцем встановлений по ковзній посадці в кільцеву виточку нижнього перехідника, останній утримують з можливістю прокручування, втулкою, яку жорстко з'єднують з корпусом пристрою Винахід відноситься до нафтогазової галузі, а саме до пристроїв збільшуючих руйнівну здатність доліт з опорами обертання при бурінні свердловин Найближчим аналогом, прототипом, винаходу по технічній суті є пристрій по винаходу UА №17447, Е21В4/06, 4/10 31 10 97 Бюл №5 Світалка П І Спосіб буріння свердловин та пристрій для його здійснення " Прототип складається з корпусу, який з'єднаний з верхнім і нижнім перехідником, причому нижній перехідник має можливість провороту відносно верхнього за рахунок з'єднання пружними стержнями, які при виникненні гальмівного моменту долота на вибої свердловини згинаються, накопичуючи тангенціальну енергію обертання Осьове зусилля на долото передається через центральний патрубок Гальмівний момент більший ніж допустимий момент пружності стержнів, які зафіксовані в нижньому та верхньому перехідниках, обмежений обмежувачем повороту, який взаємодіє з корпусом пристрою з єднаний жорстко з верхнім і з можливістю повороту нижнім перехід никами, пружний елемент, вал, втулку і ущільнюючі кільця, в якому згідно винаходу пружний елемент має вигляд розрізаної по твірній труби, яка своїми виступами зафіксована в пазах верхнього і нижнього перехідників, ширина повздовжнього розрізу пружного елемента виконана як обмежувач кута повороту нижнього перехідника відносно верхнього, вал жорстко закріплений різьбовим з'єднанням з верхнім перехідником, а нижнім кінцем вал з ущільнюючим кільцем встановлений по ковзаючий посадці в кільцеву виточку нижнього перехідника, останній утримують, з можливістю провороту, втулкою, яку жорстко з'єднують різьбою з корпусом пристрою На фіг1, 2 зображений загальний вигляд пристрою з необхідними розрізами Пристрій для буріння свердловин складається з верхнього перехідника 1, корпуса 2, пружного елемента 3, вала 4, нижнього перехідника 5, втулки 6 і ущільнюючих кілець 7 Верхній 1 і нижній 5 перехідники взаємодіють між собою через вал 4 і пружний елемент 3 Вал 4 жорстко з'єднаний з верхнім перехідником 1 за допомогою різьбового з'єднання 8 Протилежний кінець вала 4 входить по ковзаючій посадці в розточку 9 нижнього перехідника 5 Осьове навантаження через вал 4 і нижній перехідник 5 передається на долото, яке закріплене за допомогою замкового різьбового з'єднання 10 Пристрій разом з долотом кріпиться до бури Недоліками прототипу є його складність та недостатня надійність Термін працездатності зменшується зашламуванням кільцевого простору зони розміщення стержнів В основу винаходу поставлена задача спрощення конструкції наддолотника та збільшення його надійності Поставлена задача досягається тим, що пристрій для буріння свердловин, включаючий корпус, (О 00 льної колони за допомогою різьбового з'єднання 11 Пружний елемент 3 виконаний у вигляді розрізаної по твірній труби, яка своїми виступами 12 зафіксована в пазах 13 і 14 ВІДПОВІДНО верхнього 1 і нижнього 5 перехідників Корпус 2 має вигляд труби з обох КІНЦІВ якої виконані різьбові з'єднання 15 Одним кінцем корпус з'єднують з верхнім перехідником 1 В інший кінець корпуса вкручена втулка 6, яка обмежує вертикальні і радіальні переміщення нижнього перехідника 5 Пристрій працює так Крутний момент на долоті через нижній перехідник 5 передається на пружний елемент 3, який під його дією деформується, зменшуючись у діаметрі Кут закручування 48624 обмежений шириною повздовжнього розрізу 16 пружного елемента 3 Корпус 2 також виконує роль обмежувача кута повороту при зворотному ході пристрою для буріння свердловин При цьому пружний елемент 3 збільшується в діаметрі до упора в стінку корпуса 2 Герметизуючи кільця 7 перешкоджають попаданню шламу в активну зону пристрою, що могло б призвести до втрати його працездатності В порівнянні з відомим, пропонуємий пристрій дозволяє спростити конструкцію та збільшити його надійність за рахунок спрощення вузла трансформації енергії обертання долота та вузла обмежувача кута повороту нижнього перехідника відносно верхнього Фіг.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
