Центратор розвантажувальний для колони труб в свердловині

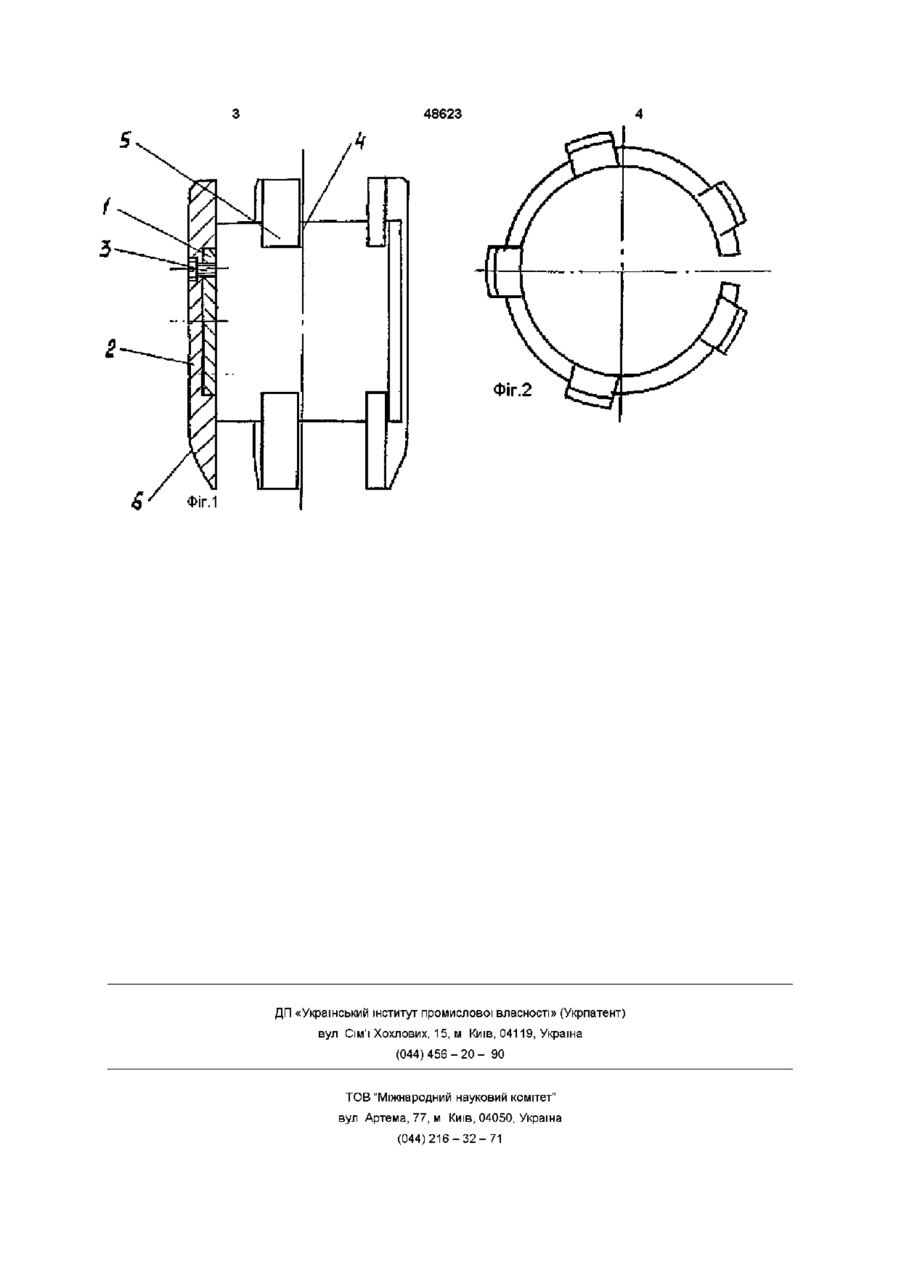

Центратор розвантажувальний для обсадних колон в свердловині, який містить пружний еле мент та направляючі накладки, який відрізняється тим, що пружний елемент виконаний у вигляді розрізаної по твірній труби, в пазах якої розміщують направляючі накладки, що мають в нижній частині ВХІДНІ фаски, і має можливість осьового переміщення по обсадній трубі в межах муфтових з'єднань та не перешкоджає її вільному обертанню Винахід відноситься до нафтогазової галузі, а саме до пристроїв, що забезпечують спуск важких колон труб в свердловину Відомо використання різних конструкцій центраторів для забезпечення коаксіального розміщення колон в свердловині Найближчим аналогом, прототипом, винаходу є центратор по винаходу SU №1613566 Е21В17/10 Опубл15 12 90 Бюл №46 Н Г Іванов "Центратор для колонны труб в скважине", який складається з зах центруючих пластин КІНЦІ ЯКИХ закріплені в муф тах, мають обмежувачі вигину Обмежувачі вигину виконані відігнутими в сторону повздовжньої ВІСІ центратора боковими краями пластин Недостатком прототипу є недостатня жорсткість центратора, що недостатньо розвантажує вагу спускаємої колони на раніше обсажену колону В основу винаходу поставлена задача збільшення жорсткості центратора конструкції Поставлена задача досягається тим, що центратор розвантажуючий складається з пружного елемента і направляючих накладок, в якому згідно винаходу пружний елемент виконаний у вигляді розрізаної по твірній труби, в пазах якої розміщують направляючі накладки, що мають в нижній частині західні фаски, і має можливість осьового переміщення на обсадній трубі в межах муфтових з'єднань та не перешкоджає її вільному обертанню На фіг1, 2 зображений центратор розвантажуючий в повздовжньому та поперечному розрі Центратор розвантажуючий складається з пружного елемента 1 і направляючих накладок 2 Пружний елемент 1 виконаний у вигляді труби з повздовжнім розрізом В верхній і нижній частинах пружного елемента 1 виконані пази 4, в які входять накладки 2 своїми виступами 5 Накладки 2 кріпляться до пружного елемента 1 гвинтами З Для плавного входження центратора в обсадну колону на накладках виконані західні фаски 6 У вільному стані центратор має більший діаметр ніж внутрішній діаметр зовнішньої обсадної колони Центратор розміщується на колоні, що опускається, і, входячи в зовнішню обсадну колону, стискується, зменшуючись в діаметрі, причому деформація пружного елемента 1 не виходить за межі пружності Спуск центратора відбувається за рахунок упору торця муфти колони, що спускається, в торці накладок 2 За рахунок тертя поверхонь накладок 2 по внутрішніх стінках зовнішньої обсадної колони виникає осьове зусилля, яке зменшує зусилля на гаку В порівнянні з прототипом гальмівне зусилля заявленого центратора в 20 - 40 разів більше Так центратор по прототипу висотою 700мм розвантажує вагу колони на 1300 - 1500Н Заявлений центратор висотою 500мм розвантажує вагу колони на 40000 - 60000Н СО сч (О 00 48623 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
