Вивантажувач кормів з горизонтальною зміною точки обертання стріли

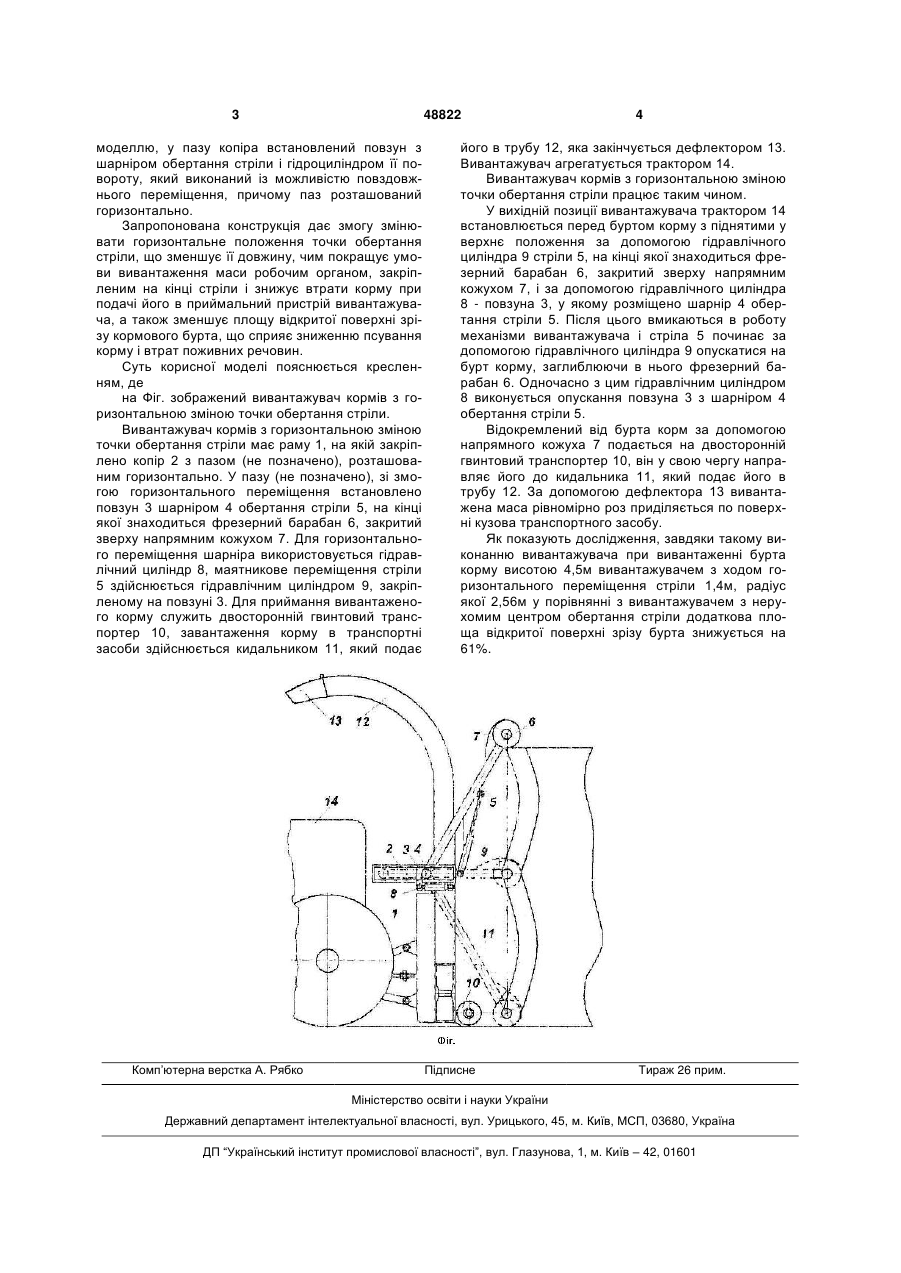

Вивантажувач кормів з горизонтальною зміною точки обертання стріли, що має стрілу, оснащену фрезбарабаном, гідроциліндр повороту стріли і закріплений на рамі копір з пазом, який відрізняється тим, що, у пазу копіра встановлений повзун з шарніром обертання стріли і гідроциліндром її повороту, виконаний з можливістю повздовжнього переміщення, причому паз розташований горизонтально. (19) (21) u200908300 (22) 06.08.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) МІЛЬКО ДМИТРО ОЛЕКСАНДРОВИЧ, БАКАРДЖИЄВ РОМАН ОЛЕКСАНДРОВИЧ, БОЛТЯНСЬКА НАТАЛІЯ ІВАНІВНА (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 48822 моделлю, у пазу копіра встановлений повзун з шарніром обертання стріли і гідроциліндром її повороту, який виконаний із можливістю повздовжнього переміщення, причому паз розташований горизонтально. Запропонована конструкція дає змогу змінювати горизонтальне положення точки обертання стріли, що зменшує її довжину, чим покращує умови вивантаження маси робочим органом, закріпленим на кінці стріли і знижує втрати корму при подачі його в приймальний пристрій вивантажувача, а також зменшує площу відкритої поверхні зрізу кормового бурта, що сприяє зниженню псування корму і втрат поживних речовин. Суть корисної моделі пояснюється кресленням, де на Фіг. зображений вивантажувач кормів з горизонтальною зміною точки обертання стріли. Вивантажувач кормів з горизонтальною зміною точки обертання стріли має раму 1, на якій закріплено копір 2 з пазом (не позначено), розташованим горизонтально. У пазу (не позначено), зі змогою горизонтального переміщення встановлено повзун 3 шарніром 4 обертання стріли 5, на кінці якої знаходиться фрезерний барабан 6, закритий зверху напрямним кожухом 7. Для горизонтального переміщення шарніра використовується гідравлічний циліндр 8, маятникове переміщення стріли 5 здійснюється гідравлічним циліндром 9, закріпленому на повзуні 3. Для приймання вивантаженого корму служить двосторонній гвинтовий транспортер 10, завантаження корму в транспортні засоби здійснюється кидальником 11, який подає Комп’ютерна верстка А. Рябко 4 його в трубу 12, яка закінчується дефлектором 13. Вивантажувач агрегатується трактором 14. Вивантажувач кормів з горизонтальною зміною точки обертання стріли працює таким чином. У вихідній позиції вивантажувача трактором 14 встановлюється перед буртом корму з піднятими у верхнє положення за допомогою гідравлічного циліндра 9 стріли 5, на кінці якої знаходиться фрезерний барабан 6, закритий зверху напрямним кожухом 7, і за допомогою гідравлічного циліндра 8 - повзуна 3, у якому розміщено шарнір 4 обертання стріли 5. Після цього вмикаються в роботу механізми вивантажувача і стріла 5 починає за допомогою гідравлічного циліндра 9 опускатися на бурт корму, заглиблюючи в нього фрезерний барабан 6. Одночасно з цим гідравлічним циліндром 8 виконується опускання повзуна 3 з шарніром 4 обертання стріли 5. Відокремлений від бурта корм за допомогою напрямного кожуха 7 подається на двосторонній гвинтовий транспортер 10, він у свою чергу направляє його до кидальника 11, який подає його в трубу 12. За допомогою дефлектора 13 вивантажена маса рівномірно роз приділяється по поверхні кузова транспортного засобу. Як показують дослідження, завдяки такому виконанню вивантажувача при вивантаженні бурта корму висотою 4,5м вивантажувачем з ходом горизонтального переміщення стріли 1,4м, радіус якої 2,56м у порівнянні з вивантажувачем з нерухомим центром обертання стріли додаткова площа відкритої поверхні зрізу бурта знижується на 61%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
