Пристрій для керування зміною вильоту стріли у крані з горизонтальним переміщенням вантажу
Номер патенту: 15807
Опубліковано: 17.07.2006
Автори: Ловейкін Вячеслав Сергійович, Почка Костянтин Іванович, Ярошенко Володимир Федорович, Паламарчук Дмитро Анатолійович
Формула / Реферат
Пристрій для керування зміною вильоту стріли у крані з горизонтальним переміщенням вантажу, що складається із хобота, контрхобота, жорсткої відтяжки, вантажного каната та стріли, з механізмом зміни вильоту, який відрізняється тим, що містить шарнірно закріплений до стріли гідроциліндр двосторонньої дії з дросельним регулюванням швидкості переміщення робочої рідини з безштокової у штокову порожнини гідроциліндра при можливості зміни перепускної щілини за допомогою роликового штовхача, контактуючого із поворотним кулачковим сектором, нерухомо закріпленим на стрілі.
Текст

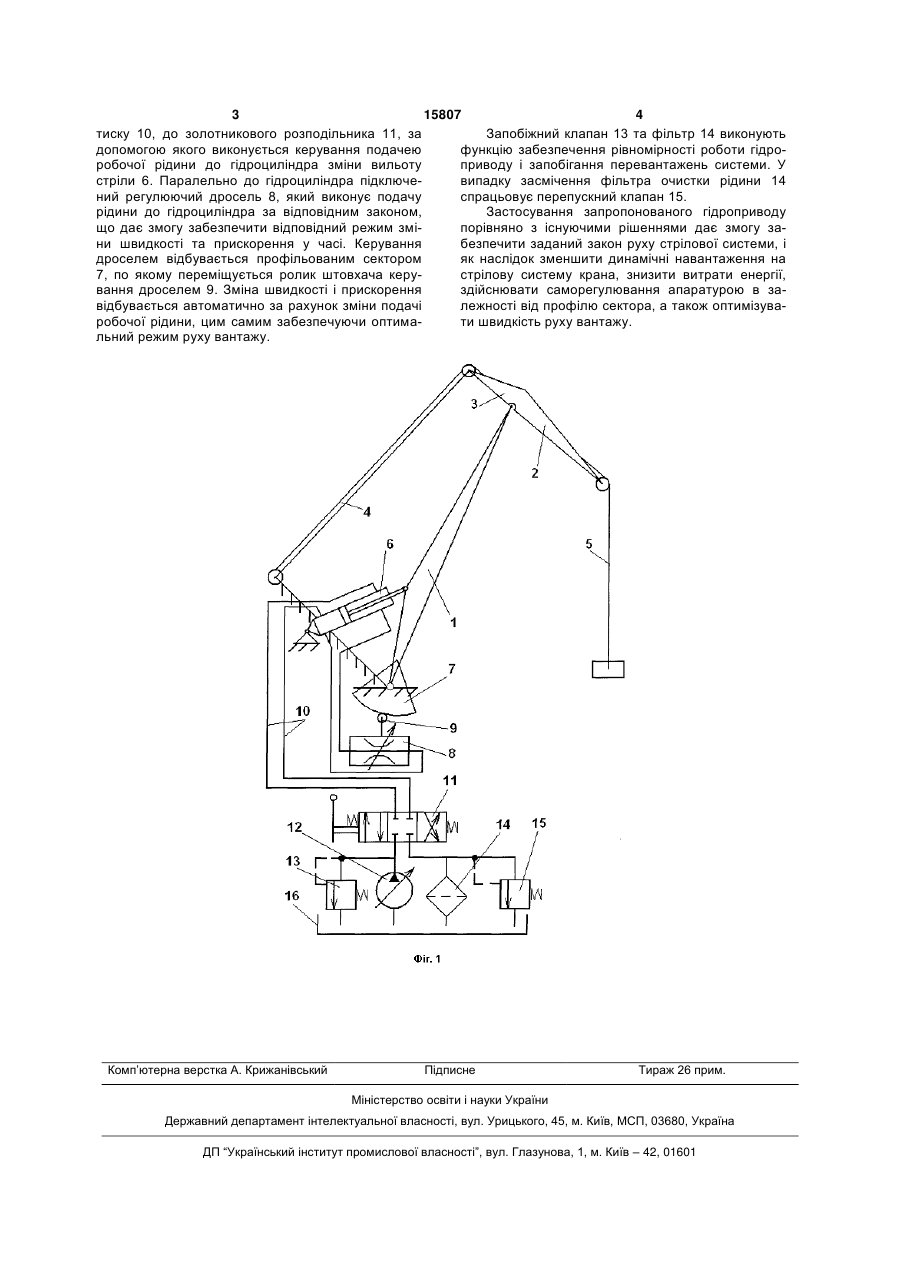

Пристрій для керування зміною вильоту стріли у крані з горизонтальним переміщенням вантажу, що складається із хобота, контрхобота, жорсткої 3 15807 4 тиску 10, до золотникового розподільника 11, за Запобіжний клапан 13 та фільтр 14 виконують допомогою якого виконується керування подачею функцію забезпечення рівномірності роботи гідроробочої рідини до гідроциліндра зміни вильоту приводу і запобігання перевантажень системи. У стріли 6. Паралельно до гідроциліндра підключевипадку засмічення фільтра очистки рідини 14 ний регулюючий дросель 8, який виконує подачу спрацьовує перепускний клапан 15. рідини до гідроциліндра за відповідним законом, Застосування запропонованого гідроприводу що дає змогу забезпечити відповідний режим зміпорівняно з існуючими рішеннями дає змогу зани швидкості та прискорення у часі. Керування безпечити заданий закон руху стрілової системи, і дроселем відбувається профільованим сектором як наслідок зменшити динамічні навантаження на 7, по якому переміщується ролик штовхача керустрілову систему крана, знизити витрати енергії, вання дроселем 9. Зміна швидкості і прискорення здійснювати саморегулювання апаратурою в завідбувається автоматично за рахунок зміни подачі лежності від профілю сектора, а також оптимізуваробочої рідини, цим самим забезпечуючи оптимати швидкість руху вантажу. льний режим руху вантажу. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of change of the crane radius with horizontal displacement of the load
Автори англійськоюLoveikin Viacheslav Serhiiovych, Yaroshenko Volodymyr Fedorovych, Palamarchuk Dmytro Anatoliiovych, Pochka Kostiantyn Ivanovych
Назва патенту російськоюУстройство для управления изменением вылета стрелы в кране с горизонтальным перемещением груза
Автори російськоюЛовейкин Вячеслав Сергеевич, Ярошенко Владимир Федорович, Паламарчук Дмитрий Анатольевич, Почка Константин Иванович
МПК / Мітки
МПК: B66C 19/00
Мітки: пристрій, вильоту, країні, горизонтальним, вантажу, стріли, керування, переміщенням, зміною
