Пристрій для нарізання насіннєвої картоплі

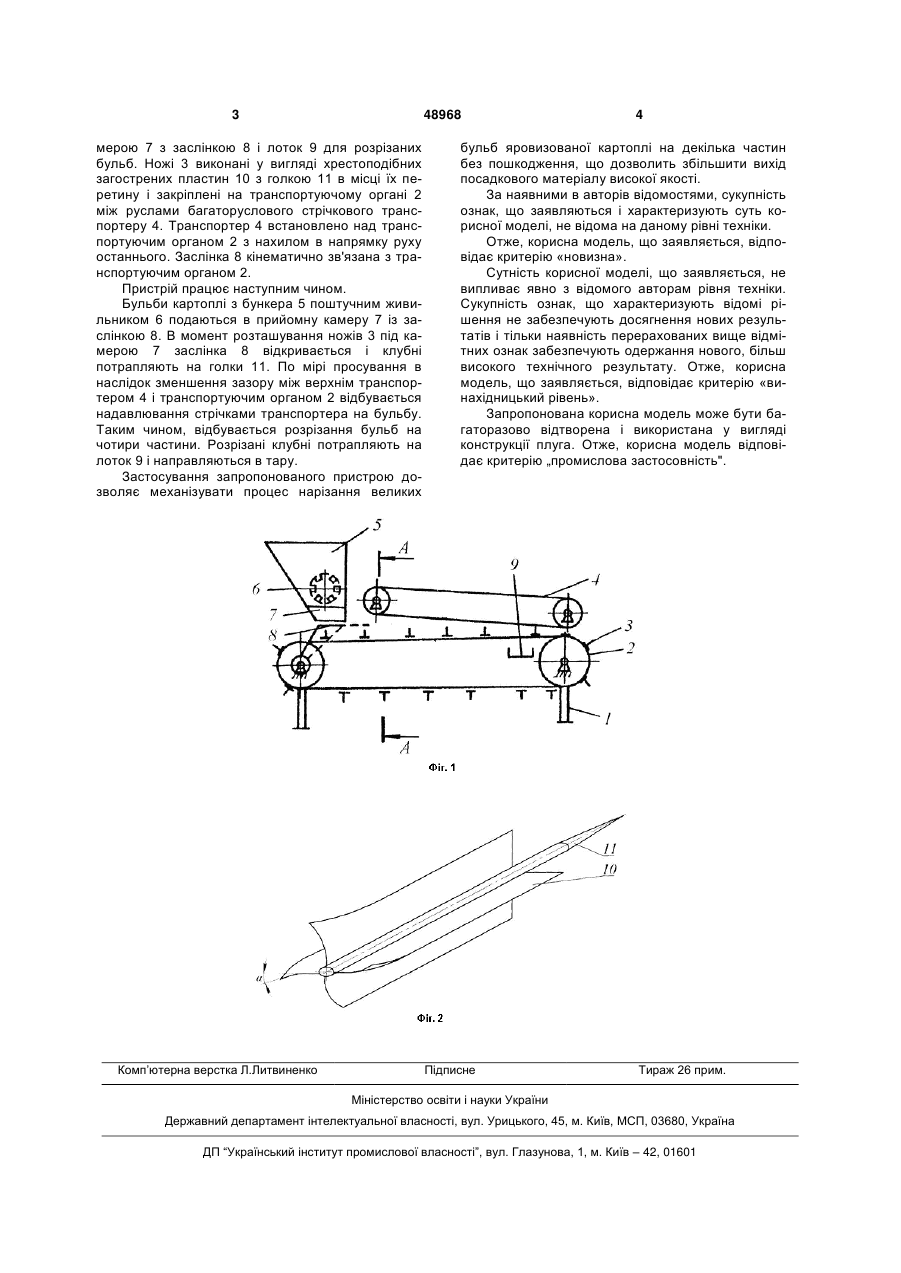

Пристрій для нарізання насіннєвої картоплі, що містить станину, на якій встановлено транспо 3 48968 мерою 7 з заслінкою 8 і лоток 9 для розрізаних бульб. Ножі 3 виконані у вигляді хрестоподібних загострених пластин 10 з голкою 11 в місці їх перетину і закріплені на транспортуючому органі 2 між руслами багаторуслового стрічкового транспортеру 4. Транспортер 4 встановлено над транспортуючим органом 2 з нахилом в напрямку руху останнього. Заслінка 8 кінематично зв'язана з транспортуючим органом 2. Пристрій працює наступним чином. Бульби картоплі з бункера 5 поштучним живильником 6 подаються в прийомну камеру 7 із заслінкою 8. В момент розташування ножів 3 під камерою 7 заслінка 8 відкривається і клубні потрапляють на голки 11. По мірі просування в наслідок зменшення зазору між верхнім транспортером 4 і транспортуючим органом 2 відбувається надавлювання стрічками транспортера на бульбу. Таким чином, відбувається розрізання бульб на чотири частини. Розрізані клубні потрапляють на лоток 9 і направляються в тару. Застосування запропонованого пристрою дозволяє механізувати процес нарізання великих Комп’ютерна верстка Л.Литвиненко 4 бульб яровизованої картоплі на декілька частин без пошкодження, що дозволить збільшити вихід посадкового матеріалу високої якості. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію «новизна». Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмітних ознак забезпечують одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію «винахідницький рівень». Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді конструкції плуга. Отже, корисна модель відповідає критерію „промислова застосовність". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
