Розпилювач рідини

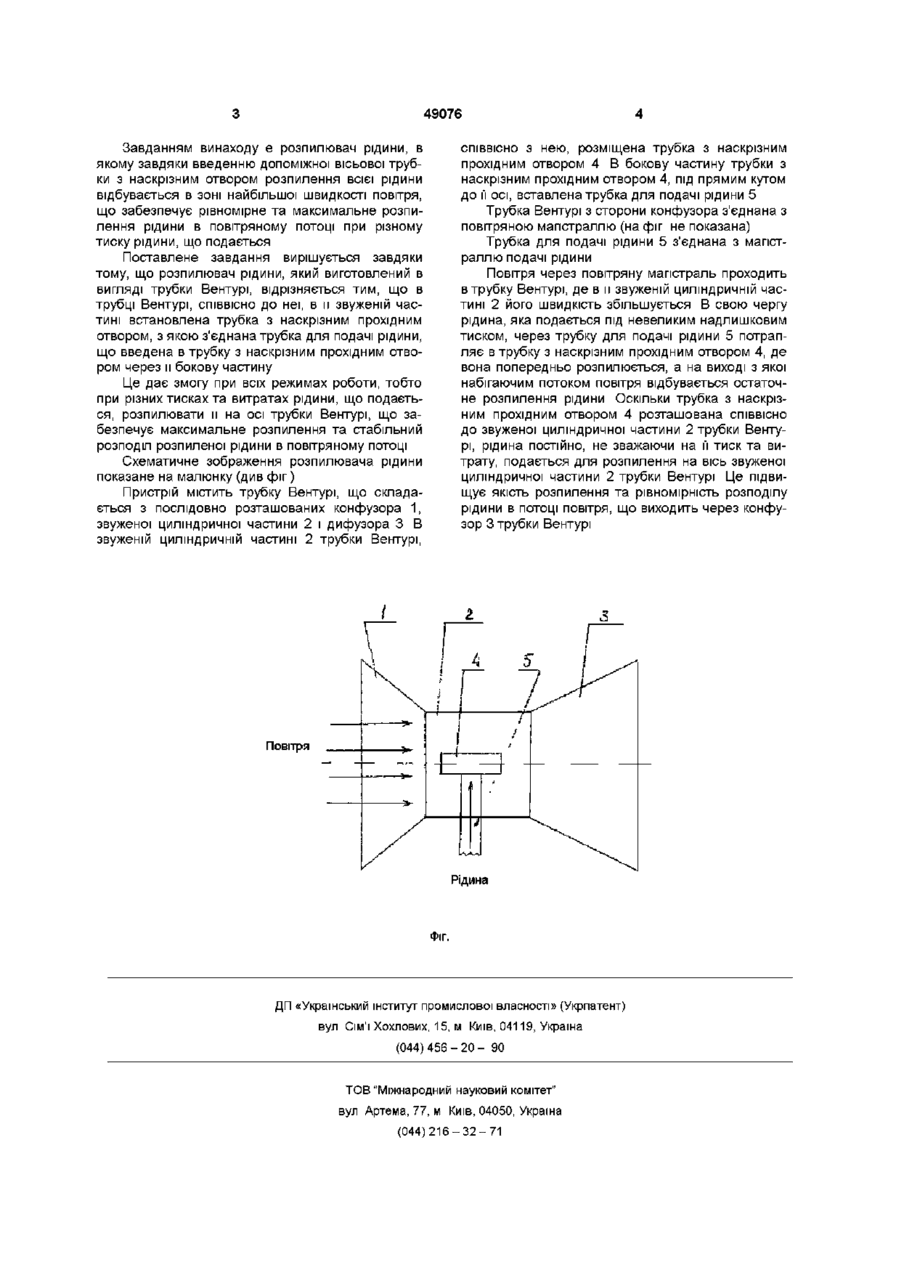

Розпилювач рідини, який містить кожух, виготовлений в вигляді трубки Вентурі, що складається з послідовно розташованих конфузора, звуженій циліндричної частини і дифузора, та трубку для подачі рідини, який відрізняється тим, що в звуженій частині трубки Вентурі, СПІВВІСНО встановлена трубка з наскрізним прохідним отвором, з якою з'єднана трубка для подачі рідини, що введена в трубку з наскрізним прохідним отвором через її бокову частину рідина не обов'язково буде потрапляти на вісь трубки Вентурі Відома також регулюема трубка Вентурі (див А с DE № OS 3634539 МКИ 4 В 05 В 1/30, 21 04 88), в якій співвідношення її діаметрів можна змінювати в процесі роботи, а трубка для уводу рідини розміщена під прямим кутом В регулюємій трубці Вентурі якість розпилення також залежить від тиску в системі для подачі рідини Відомий пристрій для мілкокраплинного розпилу рідини (див А с СРСР N9178610, кл А 01 М, 1966 р), в якому первинний розпил рідини відбувається в кожусі, виконаному в вигляді трубки Вентурі, на осі якого, в найвужчій його частині, розміщений циліндричний розпилюючий наконечник з радіальними отворами До розпилюючого наконечника, СПІВВІСНО з ним, приєднана трубка для підвода рідини, яка, в свою чергу, з'єднана з магістраллю подачі рідини Кожух розміщений в вихідному патрубку вентилятора Робоча рідина по трубці для підвода рідини потрапляє до циліндричного розпилюючого наконечника і через радіальні отвори розпилюється на внутрішню поверхню кожуха, зриваючись з країв якого проходить другу стадію розпилення Але така конструкція занадто складна, вона придатна для використання тільки вентиляторних обприскувачах Головним недоліком такого розпилювача є те, що рідина потрапляє на стінки кожуха, де утворює плівку О (О о 49076 Завданням винаходу є розпилювач рідини, в якому завдяки введенню допоміжної вісьової трубки з наскрізним отвором розпилення всієї рідини відбувається в зоні найбільшої швидкості повітря, що забезпечує рівномірне та максимальне розпилення рідини в повітряному потоці при різному тиску рідини, що подається Поставлене завдання вирішується завдяки тому, що розпилювач рідини, який виготовлений в вигляді трубки Вентурі, відрізняється тим, що в трубці Вентурі, СПІВВІСНО до неї, в и звуженій частині встановлена трубка з наскрізним прохідним отвором, з якою з'єднана трубка для подачі рідини, що введена в трубку з наскрізним прохідним отвором через и бокову частину Це дає змогу при всіх режимах роботи, тобто при різних тисках та витратах рідини, що подається, розпилювати и на осі трубки Вентурі, що забезпечує максимальне розпилення та стабільний розподіл розпиленої рідини в повітряному потоці Схематичне зображення розпилювача рідини показане на малюнку (див фіг) Пристрій містить трубку Вентурі, що складається з послідовно розташованих конфузора 1, звуженої циліндричної частини 2 і дифузора З В звуженій циліндричній частині 2 трубки Вентурі, СПІВВІСНО з нею, розміщена трубка з наскрізним прохідним отвором 4 В бокову частину трубки з наскрізним прохідним отвором 4, під прямим кутом до її осі, вставлена трубка для подачі рідини 5 Трубка Вентурі з сторони конфузора з'єднана з повітряною магістраллю (на фіг не показана) Трубка для подачі рідини 5 з'єднана з магістраллю подачі рідини Повітря через повітряну магістраль проходить в трубку Вентурі, де в и звуженій циліндричній частині 2 його швидкість збільшується В свою чергу рідина, яка подається під невеликим надлишковим тиском, через трубку для подачі рідини 5 потрапляє в трубку з наскрізним прохідним отвором 4, де вона попередньо розпилюється, а на виході з якої набігаючим потоком повітря відбувається остаточне розпилення рідини Оскільки трубка з наскрізним прохідним отвором 4 розташована СПІВВІСНО до звуженої циліндричної частини 2 трубки Вентурі, рідина постійно, не зважаючи на її тиск та витрату, подається для розпилення на вісь звуженої циліндричної частини 2 трубки Вентурі Це підвищує якість розпилення та рівномірність розподілу рідини в потоці повітря, що виходить через конфузор 3 трубки Вентурі Повітря Рідина Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
