Кумулятивний заряд перфоратора

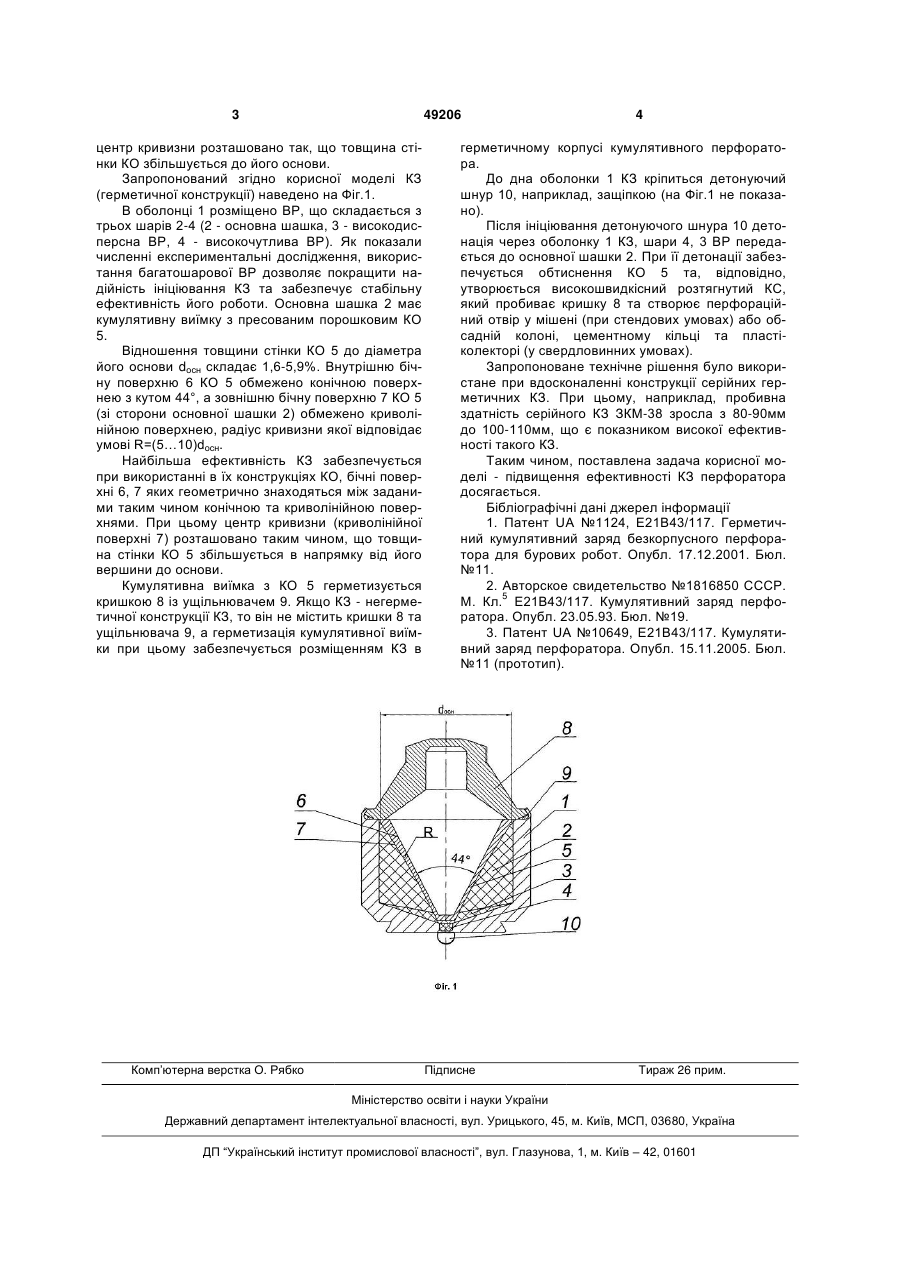

Кумулятивний заряд перфоратора, що включає оболонку, в якій розміщена вибухова речовина 3 49206 центр кривизни розташовано так, що товщина стінки КО збільшується до його основи. Запропонований згідно корисної моделі КЗ (герметичної конструкції) наведено на Фіг.1. В оболонці 1 розміщено ВР, що складається з трьох шарів 2-4 (2 - основна шашка, 3 - високодисперсна ВР, 4 - високочутлива ВР). Як показали численні експериментальні дослідження, використання багатошарової ВР дозволяє покращити надійність ініціювання КЗ та забезпечує стабільну ефективність його роботи. Основна шашка 2 має кумулятивну виїмку з пресованим порошковим КО 5. Відношення товщини стінки КО 5 до діаметра його основи dосн складає 1,6-5,9%. Внутрішню бічну поверхню 6 КО 5 обмежено конічною поверхнею з кутом 44°, а зовнішню бічну поверхню 7 КО 5 (зі сторони основної шашки 2) обмежено криволінійною поверхнею, радіус кривизни якої відповідає умові R=(5…10)dосн. Найбільша ефективність КЗ забезпечується при використанні в їх конструкціях КО, бічні поверхні 6, 7 яких геометрично знаходяться між заданими таким чином конічною та криволінійною поверхнями. При цьому центр кривизни (криволінійної поверхні 7) розташовано таким чином, що товщина стінки КО 5 збільшується в напрямку від його вершини до основи. Кумулятивна виїмка з КО 5 герметизується кришкою 8 із ущільнювачем 9. Якщо КЗ - негерметичної конструкції КЗ, то він не містить кришки 8 та ущільнювача 9, а герметизація кумулятивної виїмки при цьому забезпечується розміщенням КЗ в Комп’ютерна верстка О. Рябко 4 герметичному корпусі кумулятивного перфоратора. До дна оболонки 1 КЗ кріпиться детонуючий шнур 10, наприклад, защіпкою (на Фіг.1 не показано). Після ініціювання детонуючого шнура 10 детонація через оболонку 1 КЗ, шари 4, 3 ВР передається до основної шашки 2. При її детонації забезпечується обтиснення КО 5 та, відповідно, утворюється високошвидкісний розтягнутий КС, який пробиває кришку 8 та створює перфораційний отвір у мішені (при стендових умовах) або обсадній колоні, цементному кільці та пластіколекторі (у свердловинних умовах). Запропоноване технічне рішення було використане при вдосконаленні конструкції серійних герметичних КЗ. При цьому, наприклад, пробивна здатність серійного КЗ ЗКМ-38 зросла з 80-90мм до 100-110мм, що є показником високої ефективності такого КЗ. Таким чином, поставлена задача корисної моделі - підвищення ефективності КЗ перфоратора досягається. Бібліографічні дані джерел інформації 1. Патент UA №1124, Е21В43/117. Герметичний кумулятивний заряд безкорпусного перфоратора для бурових робот. Опубл. 17.12.2001. Бюл. №11. 2. Авторское свидетельство №1816850 СССР. М. Кл.5 Е21В43/117. Кумулятивний заряд перфоратора. Опубл. 23.05.93. Бюл. №19. 3. Патент UA №10649, Е21В43/117. Кумулятивний заряд перфоратора. Опубл. 15.11.2005. Бюл. №11 (прототип). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
