Спосіб охолодження екструдованої полімерної труби
Номер патенту: 66227
Опубліковано: 26.12.2011
Автори: Кравченко Юрій Олександрович, Мікульонок Ігор Олегович, Вознюк В'ячеслав Тарасович
Формула / Реферат
Спосіб охолодження екструдованої полімерної труби, що включає зрошення водою її зовнішньої поверхні, який відрізняється тим, що зрошення водою зовнішньої поверхні труби чергують з обдуванням її повітрям.
Текст

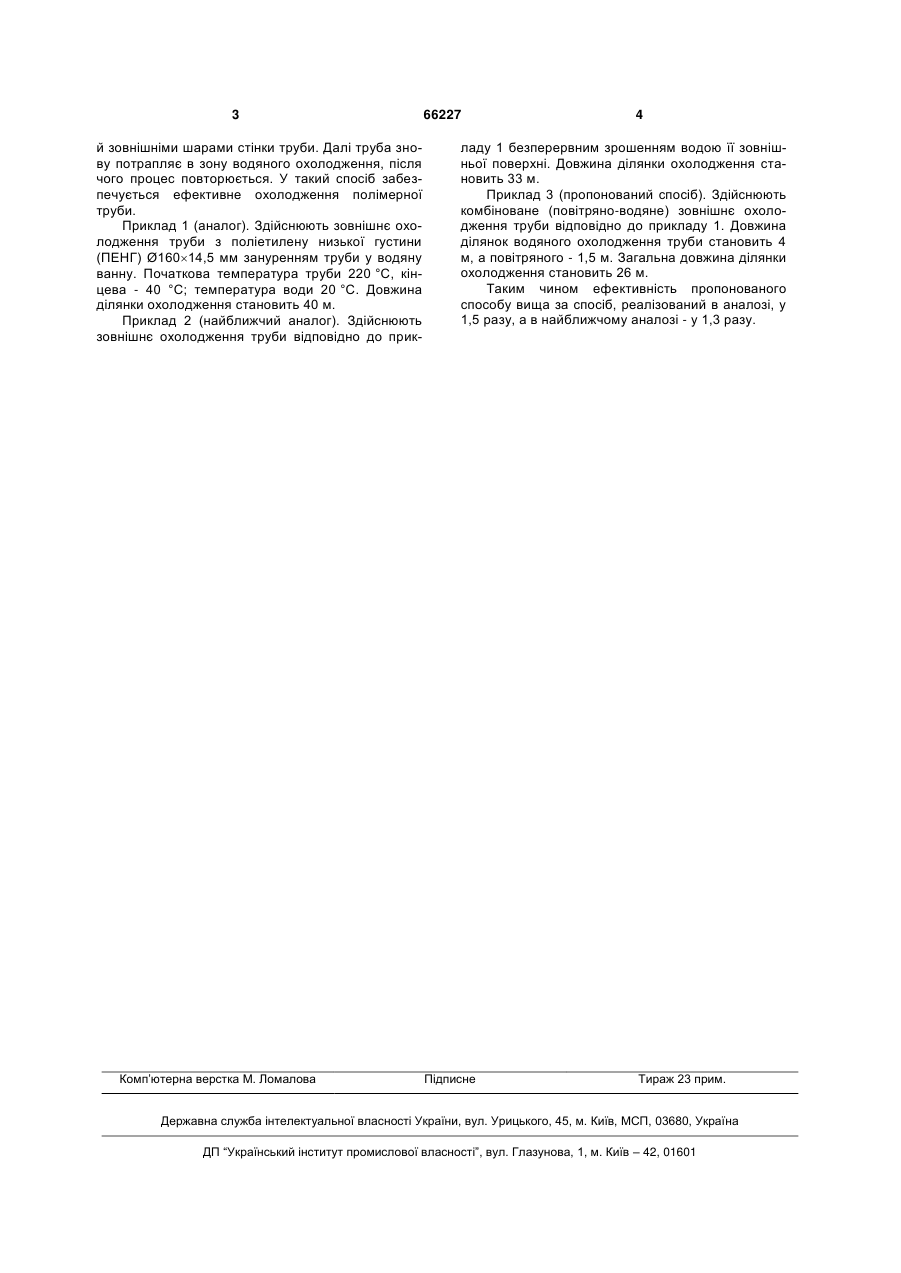

Спосіб охолодження екструдованої полімерної труби, що включає зрошення водою її зовнішньої поверхні, який відрізняється тим, що зрошення водою зовнішньої поверхні труби чергують з обдуванням її повітрям. (19) (21) u201107582 (22) 16.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ВОЗНЮК В'ЯЧЕСЛАВ ТАРАСОВИЧ, КРАВЧЕНКО ЮРІЙ ОЛЕКСАНДРОВИЧ 3 й зовнішніми шарами стінки труби. Далі труба знову потрапляє в зону водяного охолодження, після чого процес повторюється. У такий спосіб забезпечується ефективне охолодження полімерної труби. Приклад 1 (аналог). Здійснюють зовнішнє охолодження труби з поліетилену низької густини (ПЕНГ) Ø16014,5 мм зануренням труби у водяну ванну. Початкова температура труби 220 °C, кінцева - 40 °C; температура води 20 °C. Довжина ділянки охолодження становить 40 м. Приклад 2 (найближчий аналог). Здійснюють зовнішнє охолодження труби відповідно до прик Комп’ютерна верстка М. Ломалова 66227 4 ладу 1 безперервним зрошенням водою її зовнішньої поверхні. Довжина ділянки охолодження становить 33 м. Приклад 3 (пропонований спосіб). Здійснюють комбіноване (повітряно-водяне) зовнішнє охолодження труби відповідно до прикладу 1. Довжина ділянок водяного охолодження труби становить 4 м, а повітряного - 1,5 м. Загальна довжина ділянки охолодження становить 26 м. Таким чином ефективність пропонованого способу вища за спосіб, реалізований в аналозі, у 1,5 разу, а в найближчому аналозі - у 1,3 разу. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for cooling extruded polymer tube
Автори англійськоюMikulionok Ihor Olehovych, Vozniuk Viacheslav Tarasovych, Kravchenko Yurii Oleksandrovych
Назва патенту російськоюСпособ охлаждения экструдированной полимерной трубы
Автори російськоюМикуленок Игорь Олегович, Вознюк Вячеслав Тарасович, Кравченко Юрий Александрович
МПК / Мітки
МПК: B29C 47/88
Мітки: екструдованої, спосіб, охолодження, полімерної, трубі
