Ґрунтообробне знаряддя
Номер патенту: 49304
Опубліковано: 26.04.2010
Автори: Кувшинов Андрій Олексійович, Тарасенко Володимир Іванович, Мазур Сергій Олександрович, Москалевич Вадим Юрійович, Бабицький Леонід Федорович
Формула / Реферат
Ґрунтообробне знаряддя, що містить С-подібну пружну стійку з центральною стрілчастою лапою, яке відрізняється тим, що позаду центральної лапи на краях плечей П-подібного кронштейна встановлені дві бічні стрілчасті лапи таким чином, що відстань між подовжньою віссю центральної стрілчастої лапи і подовжніми осями бічних лап знаходиться в межах 0,4-0,45 від величини ширини захвату центральної лапи, при цьому ширина захвату кожної бічної лапи менше ширини захвату центральної лапи не менше ніж на третину, а основа П-подібного кронштейна жорстко сполучена з нижньою частиною С-подібної стійки.
Текст

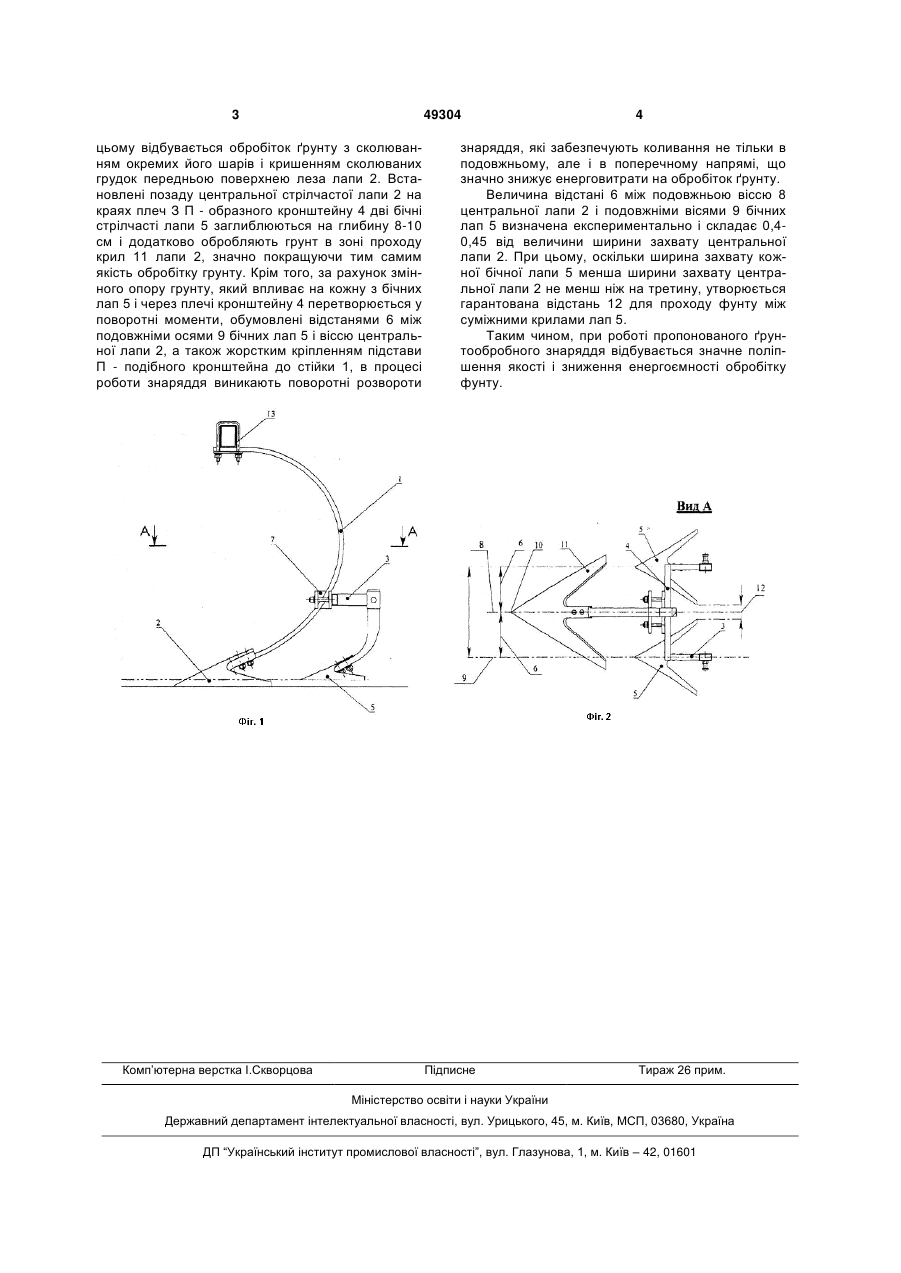

Ґрунтообробне знаряддя, що містить Сподібну пружну стійку з центральною стрілчастою 3 49304 цьому відбувається обробіток ґрунту з сколюванням окремих його шарів і кришенням сколюваних грудок передньою поверхнею леза лапи 2. Встановлені позаду центральної стрілчастої лапи 2 на краях плеч З П - образного кронштейну 4 дві бічні стрілчасті лапи 5 заглиблюються на глибину 8-10 см і додатково обробляють грунт в зоні проходу крил 11 лапи 2, значно покращуючи тим самим якість обробітку грунту. Крім того, за рахунок змінного опору грунту, який впливає на кожну з бічних лап 5 і через плечі кронштейну 4 перетворюється у поворотні моменти, обумовлені відстанями 6 між подовжніми осями 9 бічних лап 5 і віссю центральної лапи 2, а також жорстким кріпленням підстави П - подібного кронштейна до стійки 1, в процесі роботи знаряддя виникають поворотні розвороти Комп’ютерна верстка І.Скворцова 4 знаряддя, які забезпечують коливання не тільки в подовжньому, але і в поперечному напрямі, що значно знижує енерговитрати на обробіток ґрунту. Величина відстані 6 між подовжньою віссю 8 центральної лапи 2 і подовжніми вісями 9 бічних лап 5 визначена експериментально і складає 0,40,45 від величини ширини захвату центральної лапи 2. При цьому, оскільки ширина захвату кожної бічної лапи 5 менша ширини захвату центральної лапи 2 не менш ніж на третину, утворюється гарантована відстань 12 для проходу фунту між суміжними крилами лап 5. Таким чином, при роботі пропонованого ґрунтообробного знаряддя відбувається значне поліпшення якості і зниження енергоємності обробітку фунту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSoil-cultivation implement
Автори англійськоюBabytskyi Leonid Fedorovych, Tarasenko Volodymyr Ivanovych, Kuvshynov Andrii Oleksiiovych, Mazur Serhii Oleksandrovych, Moskalevych Vadym Yuriiovych
Назва патенту російськоюПочвообрабатывающее орудие
Автори російськоюБабицкий Леонид Федорович, Тарасенко Владимир Иванович, Кувшинов Андрей Алексеевич, Мазур Сергей Александрович, Москалевич Вадим Юрьевич
МПК / Мітки
МПК: A01B 29/00
Мітки: знаряддя, ґрунтообробне
