Робочий орган борони
Номер патенту: 49305
Опубліковано: 26.04.2010
Автори: Бабицький Леонід Федорович, Куклін Володимир Олексійович, Тарасенко Володимир Іванович, Москалевич Вадим Юрійович
Формула / Реферат
Робочий орган борони, що містить диск і голки з робочою частиною змінної кривизни та різальні пластини ромбовидної форми на краях голок, який відрізняється тим, що передня нижня частина ромба різальних пластин виконана у вигляді увігнутої кривої, а задня - у вигляді випуклої кривої, при цьому кінці голок не перетинають менші діагоналі різальних пластин, а більші їх діагоналі встановлені під гострим кутом до осей голок в напрямку, протилежному напрямку обертання диска.
Текст

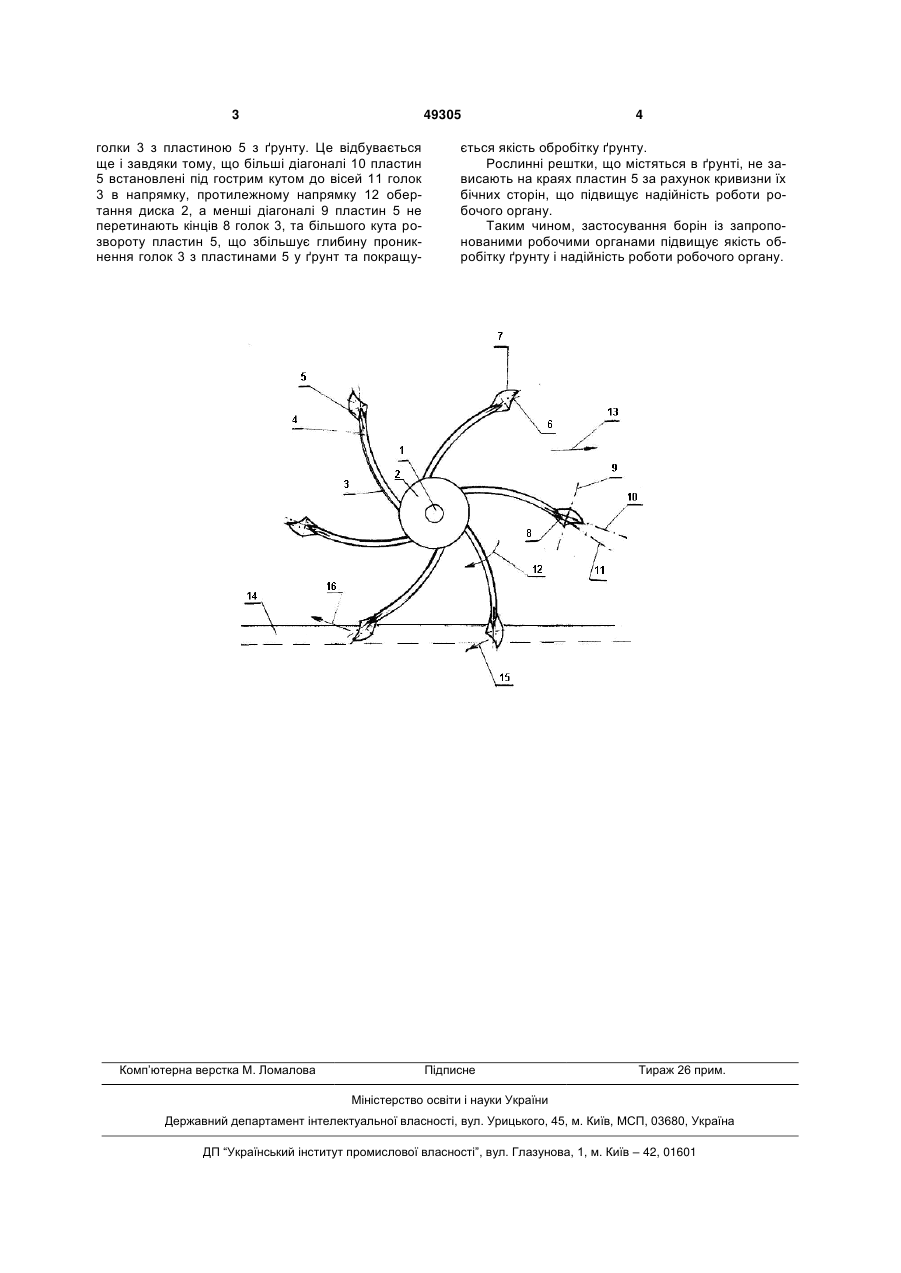

Робочий орган борони, що містить диск і голки з робочою частиною змінної кривизни та різальні пластини ромбовидної форми на краях голок, який відрізняється тим, що передня нижня частина ромба різальних пластин виконана у вигляді увігнутої кривої, а задня - у вигляді випуклої кривої, при цьому кінці голок не перетинають менші діагоналі різальних пластин, а більші їх діагоналі встановлені під гострим кутом до осей голок в напрямку, протилежному напрямку обертання диска. (19) (21) u200911179 (22) 04.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) МОСКАЛЕВИЧ ВАДИМ ЮРІЙОВИЧ, БАБИЦЬКИЙ ЛЕОНІД ФЕДОРОВИЧ, КУКЛІН ВОЛОДИМИР ОЛЕКСІЙОВИЧ, ТАРАСЕНКО ВОЛОДИМИР ІВАНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ 3 49305 голки 3 з пластиною 5 з ґрунту. Це відбувається ще і завдяки тому, що більші діагоналі 10 пластин 5 встановлені під гострим кутом до вісей 11 голок 3 в напрямку, протилежному напрямку 12 обертання диска 2, а менші діагоналі 9 пластин 5 не перетинають кінців 8 голок 3, та більшого кута розвороту пластин 5, що збільшує глибину проникнення голок 3 з пластинами 5 у ґрунт та покращу Комп’ютерна верстка М. Ломалова 4 ється якість обробітку ґрунту. Рослинні рештки, що містяться в ґрунті, не зависають на краях пластин 5 за рахунок кривизни їх бічних сторін, що підвищує надійність роботи робочого органу. Таким чином, застосування борін із запропонованими робочими органами підвищує якість обробітку ґрунту і надійність роботи робочого органу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of harrow
Автори англійськоюMoskalevych Vadym Yuriiovych, Babytskyi Leonid Fedorovych, Kuklin Voldymyr Oleksiiovych, Tarasenko Volodymyr Ivanovych
Назва патенту російськоюРабочий орган бороны
Автори російськоюМоскалевич Вадим Юрьевич, Бабицкий Леонид Федорович, Куклин Владимир Алексеевич, Тарасенко Владимир Иванович
МПК / Мітки
МПК: A01B 21/04
