Спосіб визначення розмірів зони пластичних деформацій в зварному з’єднанні
Номер патенту: 49482
Опубліковано: 26.04.2010
Автори: Палаш Роман Володимирович, Назар Ігор Богданович, Дзюбик Андрій Романович, Лагуняк Назар Ярославович
Формула / Реферат
Спосіб визначення розмірів зони пластичних деформацій в зварному з'єднанні, згідно з яким поверхню зварного з'єднання виконують як мікрошліф, наносять вимірювальні бази індентором мікротвердоміра у вигляді ряду послідовних втиснень і за отриманими значеннями мікротвердості судять про розміри зони пластичних деформацій в зварному з'єднанні, який відрізняється тим, що перед нанесенням вимірювальних баз виконують ряд послідовних вимірювань термозондом контактної локальної ТЕРС, фіксують зміну її градієнта, за якою визначають структурну неоднорідність і наближені розміри зони пластичних деформацій, де і наносять вимірювальні бази.
Текст

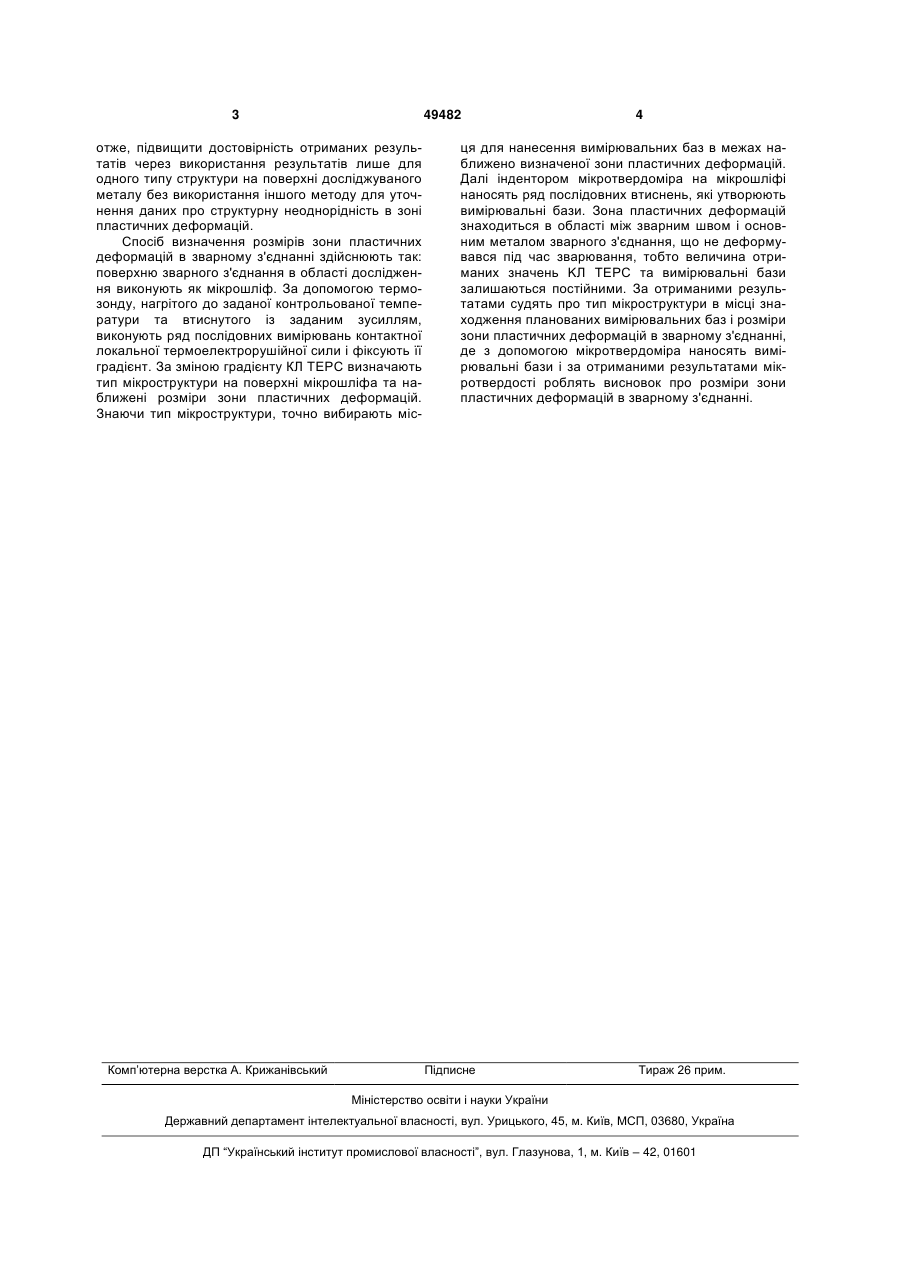

Спосіб визначення розмірів зони пластичних деформацій в зварному з'єднанні, згідно з яким поверхню зварного з'єднання виконують як мікро 3 49482 отже, підвищити достовірність отриманих результатів через використання результатів лише для одного типу структури на поверхні досліджуваного металу без використання іншого методу для уточнення даних про структурну неоднорідність в зоні пластичних деформацій. Спосіб визначення розмірів зони пластичних деформацій в зварному з'єднанні здійснюють так: поверхню зварного з'єднання в області дослідження виконують як мікрошліф. За допомогою термозонду, нагрітого до заданої контрольованої температури та втиснутого із заданим зусиллям, виконують ряд послідовних вимірювань контактної локальної термоелектрорушійної сили і фіксують її градієнт. За зміною градієнту КЛ ТЕРС визначають тип мікроструктури на поверхні мікрошліфа та наближені розміри зони пластичних деформацій. Знаючи тип мікроструктури, точно вибирають міс Комп’ютерна верстка А. Крижанівський 4 ця для нанесення вимірювальних баз в межах наближено визначеної зони пластичних деформацій. Далі індентором мікротвердоміра на мікрошліфі наносять ряд послідовних втиснень, які утворюють вимірювальні бази. Зона пластичних деформацій знаходиться в області між зварним швом і основним металом зварного з'єднання, що не деформувався під час зварювання, тобто величина отриманих значень KЛ ТЕРС та вимірювальні бази залишаються постійними. За отриманими результатами судять про тип мікроструктури в місці знаходження планованих вимірювальних баз і розміри зони пластичних деформацій в зварному з'єднанні, де з допомогою мікротвердоміра наносять вимірювальні бази і за отриманими результатами мікротвердості роблять висновок про розміри зони пластичних деформацій в зварному з'єднанні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of dimensions of zone of plastic deformations in welded joint
Автори англійськоюDziubyk Andrii Romanovych, Nazar Ihor Bohdanovych, Palash Roman Volodymyrovych, Laguniak Nazar Yaroslavovych
Назва патенту російськоюСпособ определения размеров зоны пластических деформаций в сварном соединении
Автори російськоюДзюбик Андрей Романович, Назар Игорь Богданович, Палаш Роман Владимирович, Лагуняк Назар Ярославович
МПК / Мітки
Мітки: розмірів, спосіб, з'єднанні, пластичних, зварному, зони, деформацій, визначення
