Палиця

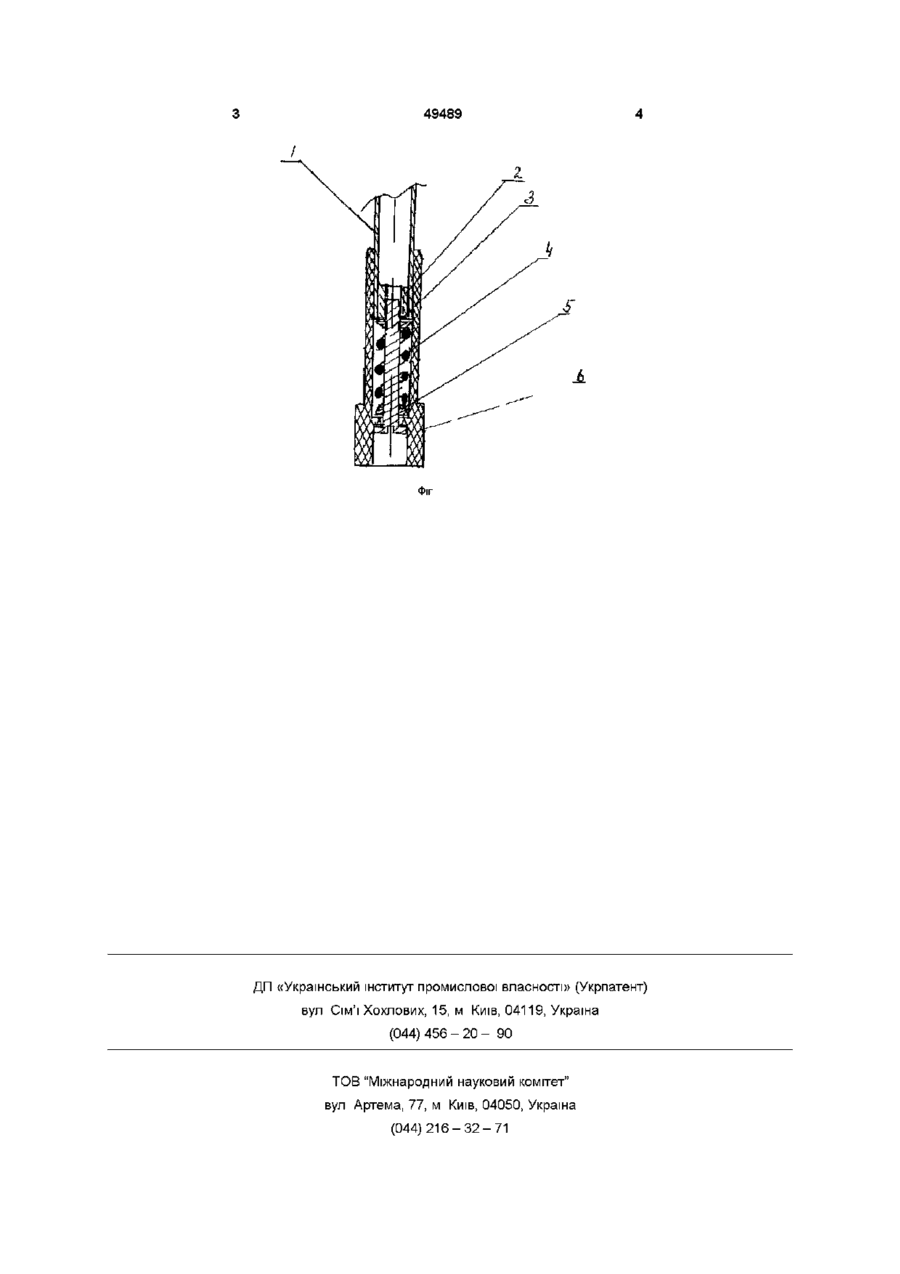

Палиця, що містить рукоятку, трубку з втулкою, направляючим стержнем, пружиною, упорними шайбами та ковпаком, яка відрізняється тим, що палицю обладнано амортизатором у вигляді розташованої в КІНЦІ каналу трубки втулки, що з'єднана нарізкою з направляючим стержнем, на якому розташована пружина та дві нерухомі шайби півсферичної форми Запропонований винахід палиця відноситься до пристроїв для забезпечення життєвих вимог людини, зокрема ЛІТНІХ людей та інвалідів Палиці для полегшення ходи здорових і хворих людей ВІДОМІ Вони мають рукоятку, трубку з втулкою, з направляючим стержнем, пружиною та ковпаком, протиковзаючий механізм з загостреним кінцем, підпруженний повзунок До них відноситься винахід по А с СРСР № 349389 Технічні особливості цього винаходу забезпечують вихід і ховання загостреного наконечника з ковпака і в нього при потребі ходи по обледенілій поверхні, кахельній плитці та грунті Недоліком цієї палиці є неможливість погашення ударних імпульсів на кістки користувача, що передаються через наконечник від поверхні, та створюваний ними стук при ходьбі В завдання запропонованого винаходу поставлена задача такого удосконалення палиці, яке забезпечує погашення ударних імпульсів на кістки користувача та стуку при ходьбі Така задача забезпечується тим, що палицю обладнано амортизатором у вигляді розташованої в КІНЦІ каналу трубки втулки, що з'єднана з направляючим стержнем, на якому розташована пружина та дві рухомі шайби напівсферичної форми Таке виконання палиці полегшує ходьбу, гасить ударні імпульси і стук На малюнку показано поздовжній розтин кінця палиці Вона складається з металевої трубки 1 з рукояткою В каналі кінця трубки 1 розташовано втулку 2, яка за допомогою різьбового сполучення з'єднана з направляючим стержнем 3 з пружиною 4 та упорними шайбами 5 На КІНЦІ трубки знаходиться ковпак 6 Користування палицею При надавлюванні трубки 1 на ковпак б останній рухається по трубці 1, давить на упорну шайбу 5 і пружина 4 скорочується, а стержень 3 рухається в каналі ковпака 6 Пружина 4 кінцями впирається в сферичні шайби 5, стискується між ними і гасить ударні імпульси на кістки користувача 00 49489 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
