Пристрій для дозування сипких продуктів

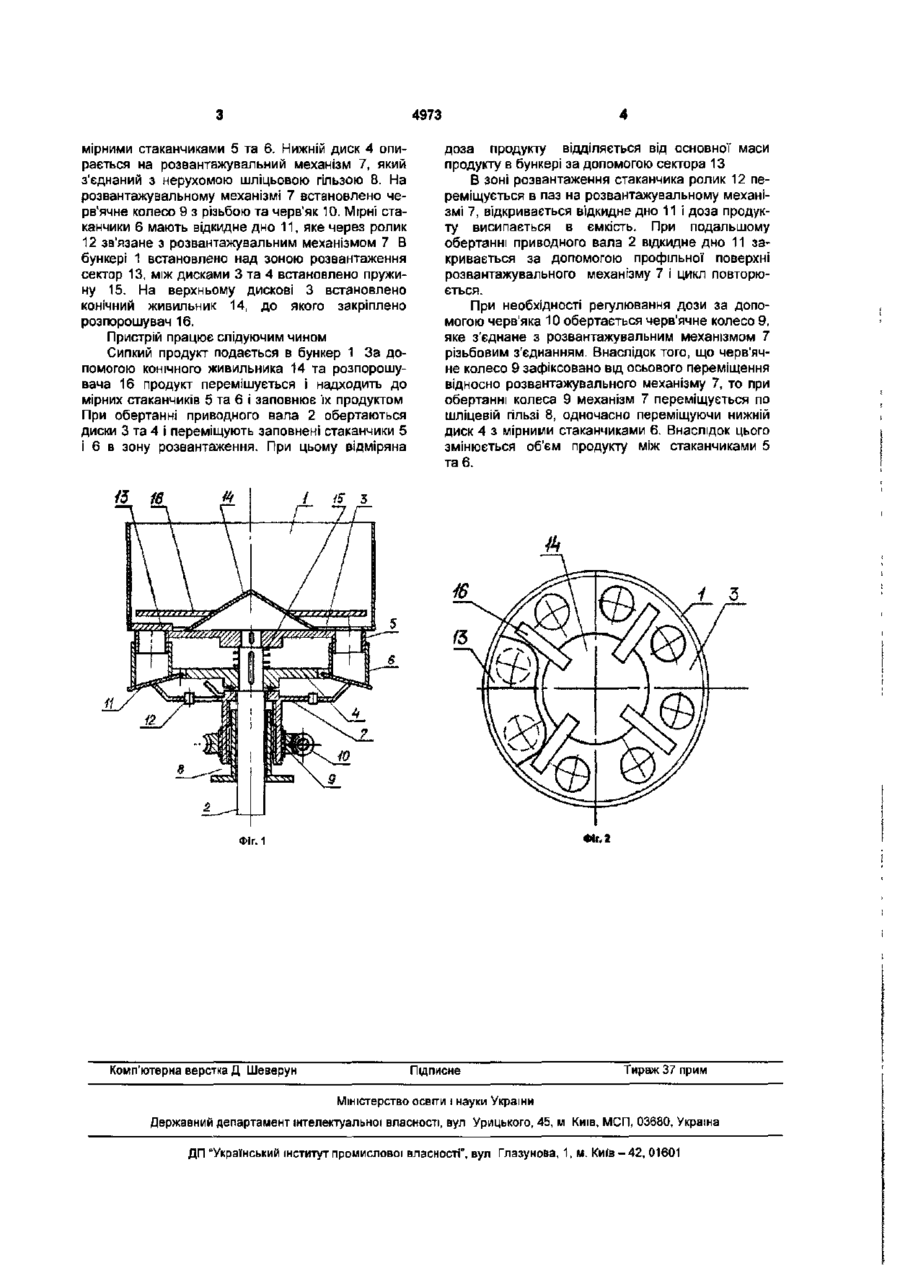

Пристрій для дозування сипких продуктів, що включає бункер, встановлені під ним з можливістю обертання диски з мірними стаканчиками, який відрізняється тим, що над верхнім диском встановлено над зоною розвантаження сектор, а на конічному живильнику закріплено розпорошувач. Корисна модель відноситься до механізмів для пакувальної' техніки. Може використовуватися на підприємствах харчової, фармацевтичної І інших галузях промисловості. Відомий порційний дозатор для сипких матеріалів (А.С. SU №1744491 А1 кл. G01F11/24, 1992, Бюл. №24), що складається з бункера, дозуючого порожнинного барабана з вікном і привода. Недоліком наведеної конструкції є обмежена продуктивність пристрою та неможливість точного регулювання дози продукту Також відомий дозатор для гранульованих і порошкоподібних продуктів (А.С. RU №2039941 С1, кл GO1F11/24, 1995, Бюл. №20), що складається з бункера, ротора з круговою тарілкою, циліндричної стінки з пазами, і нерухомого циліндра. Недоліком такої конструкції є неможливість точного регулювання дози продукту та складність конструкм. Пристрій для дозування сипких продуктів (Декл. Патент UA №50485А, МПК 7 В65В1/06, 2002, Бюл. №10) взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з бункера, встановлених під ним з можливістю обертання дисів з мірними стаканчиками і конічним живильником продукту на верхньому дискові, та нерухомою вертикальною стінкою в бункері. Недоліками наведеного пристрою є: - обмежена продуктивність, - невисока точність дозування. В основу корисної моделі поставлено задачі удосконалення пристрою для дозування сипких продуктів шляхом встановлення над верхнім диском над зоною розвантаження стаканчиків сектора, а на конічному живильнику розпорошувача продукту з метою збільшення продуктивності, спрощення конструкції, підвищення надійності роботи і точності дозування. Пристрій для дозування сипких продуктів, що включає бункер, встановлені під ним з можливістю обертання диски з мірними стаканчиками. Згідно корисної моделі над верхнім диском встановлено над зоною розвантаження сектор, а на конічному живильнику закріплено розпорошувач. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у слідуючому. Оскільки конструкцією передбачено встановлення над зоною розвантаження стаканчиків сектора замість нерухомої вертикальної стінки, то можна стверджувати, що внаслідок такого конструктивного рішення суттєво збільшиться корисний об'єм бункера, а внаслідок цього і продуктивність пристрою. Окрім цього встановлення на конічному живильнику розпорошувача дозволить підтримувати однорідність продукту в бункері, що забезпечить дози продукту в стаканчиках, що є особливо актуальним для гігроскопічних продуктів, здатних до комкування, наприклад, солі. На Фіг.1 зображено загальний вид пристрою, вертикальний розріз. На Фіг.2 зображено бункер, вид зверху. Пристрій для дозування сипких продуктів складається з бункера 1, приводного вала 2, на якому встановлені верхній 3 та нижній 4 диски з 4973 мірними стаканчиками 5 та 6. Нижній диск 4 опирається на розвантажувальний механізм 7, який з'єднаний з нерухомою шліцьовою гільзою 8. На розвантажувальному механізмі 7 встановлено черв'ячне колесо 9 з різьбою та черв'як 10. Мірні стаканчики 6 мають відкидне дно 11, яке через ролик 12 зв'язане з розвантажувальним механізмом 7 В бункері 1 встановлено над зоною розвантаження сектор 13, між дисками 3 та 4 встановлено пружину 15. На верхньому дискові 3 встановлено конічний живильник 14, до якого закріплено розпорошувач 16. Пристрій працює слідуючим чином Сипкий продукт подається в бункер 1 За допомогою конічного живильника 14 та розпорошувача 16 продукт перемішується і надходить до мірних стаканчиків 5 та 6 і заповнює їх продуктом При обертанні приводного вала 2 обертаються диски 3 та 4 і переміщують заповнені стаканчики 5 і 6 в зону розвантаження. При цьому відміряна доза продукту відділяється від основної маси продукту в бункері за допомогою сектора 13 В зоні розвантаження стаканчика ролик 12 переміщується в паз на розвантажувальному механізмі 7, відкривається відкидне дно 11 і доза продукту висипається в ємкість. При подальшому обертанні приводного вала 2 відкидне дно 11 закривається за допомогою профільної поверхні розвантажувального механізму 7 і цикл повторюється. При необхідності регулювання дози за допомогою черв'яка 10 обертається черв'ячне колесо 9, яке з'єднане з розвантажувальним механізмом 7 різьбовим з'єднанням. Внаслідок того, що черв'ячне колесо 9 зафіксовано від осьового переміщення відносно розвантажувального механізму 7, то при обертанні колеса 9 механізм 7 переміщується по шліцевій гільзі 8, одночасно переміщуючи нижній диск 4 з мірними стаканчиками 6. Внаслідок цього змінюється об'єм продукту між стаканчиками 5 таб. Фіг, 2 Фіг. 1 Комп'ютерна верстка Д Шеверун Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
