Пристрій для дозування сипких продуктів

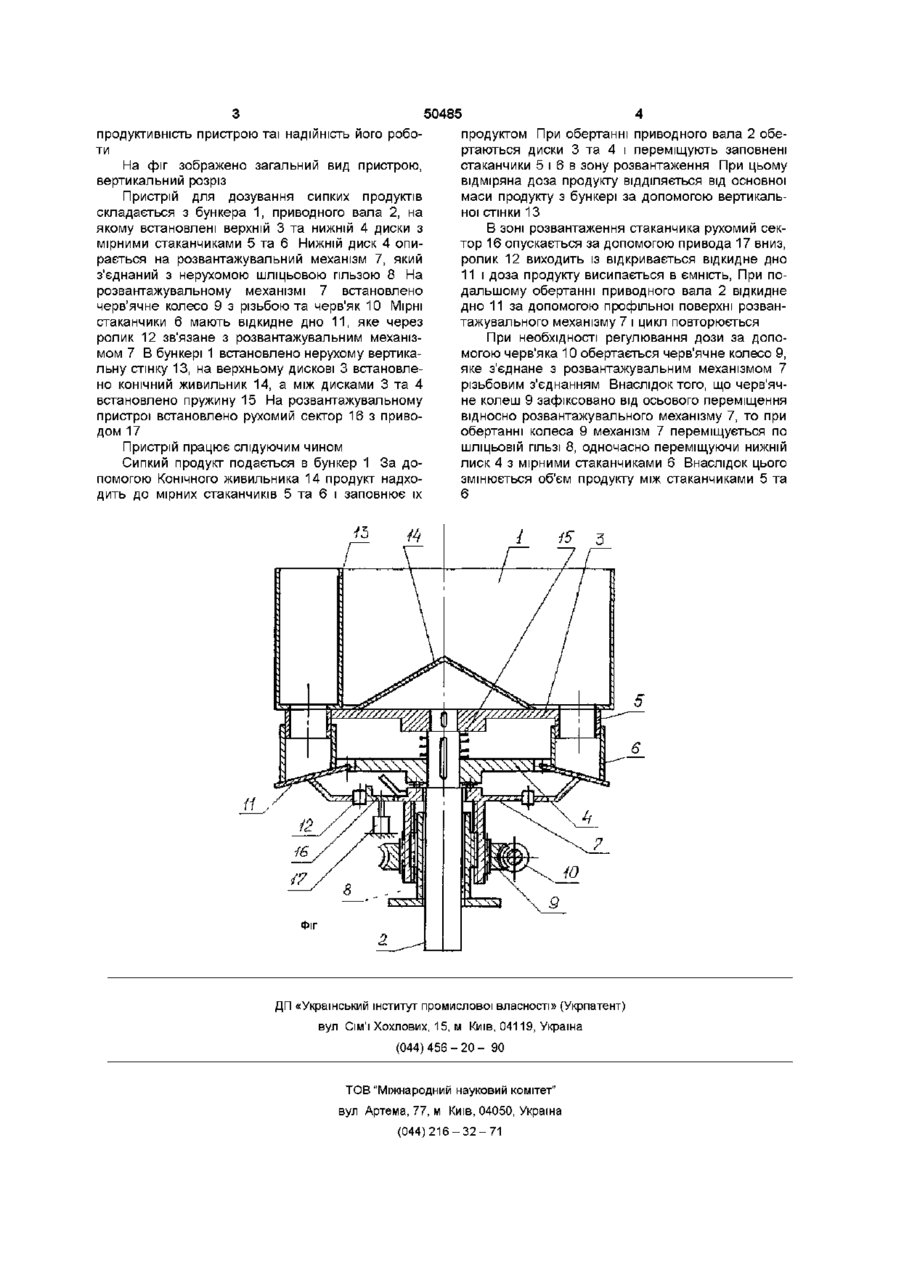

1 Пристрій для дозування сипких продуктів, що включає бункер, встановлені під ним з можливістю обертання диски з мірними стаканчиками, який відрізняється тим, що нижній диск виконано підпружиненим з можливістю осьового переміщення вздовж шліцьової нерухомої гільзи 2 Пристрій за п 1, який відрізняється тим, що в бункері встановлено нерухому вертикальну стінку 3 Пристрій п 1 , який відрізняється тим, що на верхньому дискові встановлено конічний живильник продукту Винахід відноситься до механізмів для пакувальної техніки Може використовуватися на підприємствах харчової, фармацевтичної і інших галузях промисловості Відомий порційний дозатор для сипких матеріалів (А С SU №1744491А1, кл, G01F11/24, 1992, Бюл, №24), що складається з бункера, дозуючого порожнинного барабана з вікном і привода Недоліком наведеної конструкції є обмежена продуктивність пристрою та неможливість точного регулювання дози продукту Також відомий дозатор для гранульованих і порошкоподібним продуктів (А С RU №2039941С1, кл G01F11/24, 1995, Бюл №20), що складається з бункера, ротора з круговою тарілкою, циліндричної стінки з пазами, і нерухомого циліндра Недоліком такої конструкції є неможливість точного регулювання дози продукту та складність конструкції Пристрій для дозування дрібно штучних сипких продуктів (А С SU №1430309А1, кл В65В1/06, 1988, Бюл № 38) взятий по більшості ознак, що співпадають, за прототип Пристрій складається з бункера, встановлених під нам з можливістю обертанню дисків з мірними стаканчиками з відкидними денцями Недоліками наведеного пристрою є невисока продуктивність, неможливість регулювання дози продукту, складність конструкції В основу винаходу поставлено задачі удосконалення пристрою для дозування сипких продуктів шляхом встановлення механізму регулювання дози продукту, встановлення в бункері нерухомої вертикальної стінки та встановлення за верхньому дискові конічного живильника продукту з метою збільшення продуктивності, спрощення конструкції, можливості регулювання дози продукту, та підвищення надійності роботи механізму Пристрій для дозування сипких продуктів включає бункер, встановлені під ним з можливістю обертання диски з мірними стаканчиками Згідно винаходу нижній диск виконано підпружиненним з можливістю осьового переміщення вздовж шліцьової нерухомої гільзи, в бункері встановлено нерухому вертикальну стінку, а на верхньому дискові встановлено конічний живильник продукту Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у слідуючому Оскільки конструкцією передбачено виконання нижнього підпружиненим з можливістю осьового переміщення вздовж шліцьової нерухомої гільзи, то можна стверджувати, що внаслідок такого конструктивного виконання механізму суттєво збільшується точність дозування і з'являється можливість регулювання дози продукту в мірних стаканчиках лід час роботи пристрою Встановлення і бункері нерухомої вертикальної стінки та конічного живильника на верхньому дискові дозволить підвищити ю 0 0 ^о ю 50485 продуктивність пристрою таї надійність його роботи На фіг зображено загальний вид пристрою, вертикальний розріз Пристрій для дозування сипких продуктів складається з бункера 1, приводного вала 2, на якому встановлені верхній 3 та нижній 4 диски з мірними стаканчиками 5 та 6 Нижній диск 4 опирається на розвантажувальний механізм 7, який з'єднаний з нерухомою шліцьовою гільзою 8 На розвантажувальному механізмі 7 встановлено черв'ячне колесо 9 з різьбою та черв'як 10 Мірні стаканчики 6 мають відкидне дно 1 1 , яке через ролик 12 зв'язане з розвантажувальним механізмом 7 В бункері 1 встановлено нерухому вертикальну стінку 13, на верхньому дискові 3 встановлено конічний живильник 14, а між дисками 3 та 4 встановлено пружину 15 На розвантажувальному пристрої встановлено рухомий сектор 16 з приводом 17 Пристрій працює слідуючим чином Сипкий продукт подається в бункер 1 За допомогою Конічного живильника 14 продукт надходить до мірних стаканчиків 5 та 6 і заповнює їх продуктом При обертанні приводного вала 2 обертаються диски 3 та 4 і переміщують заповнені стаканчики 5 і 6 в зону розвантаження При цьому відміряна доза продукту ВІДДІЛЯЄТЬСЯ ВІД основної маси продукту з бункері за допомогою вертикальної стінки 13 В зоні розвантаження стаканчика рухомий сектор 16 опускається за допомогою привода 17 вниз, ролик 12 виходить із відкривається відкидне дно 11 і доза продукту висипається в ємність, При подальшому обертанні приводного вала 2 відкидне дно 11 за допомогою профільної поверхні розвантажувального механізму 7 і цикл повторюється При необхідності регулювання дози за допомогою черв'яка 10 обертається черв'ячне колесо 9, яке з'єднане з розвантажувальним механізмом 7 різьбовим з'єднанням Внаслідок того, що черв'ячне колеш 9 зафіксовано від осьового переміщення відносно розвантажувального механізму 7, то при обертанні колеса 9 механізм 7 переміщується по ШЛІЦЬОВІЙ ГІЛЬЗІ 8, одночасно переміщуючи нижній лиск 4 з мірними стаканчиками 6 Внаслідок цього змінюється об'єм продукту між стаканчиками 5 та 6 і 15 З Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
