Збірна щитова опалубка для бетонування вертикальних елементів залізобетонних конструкцій

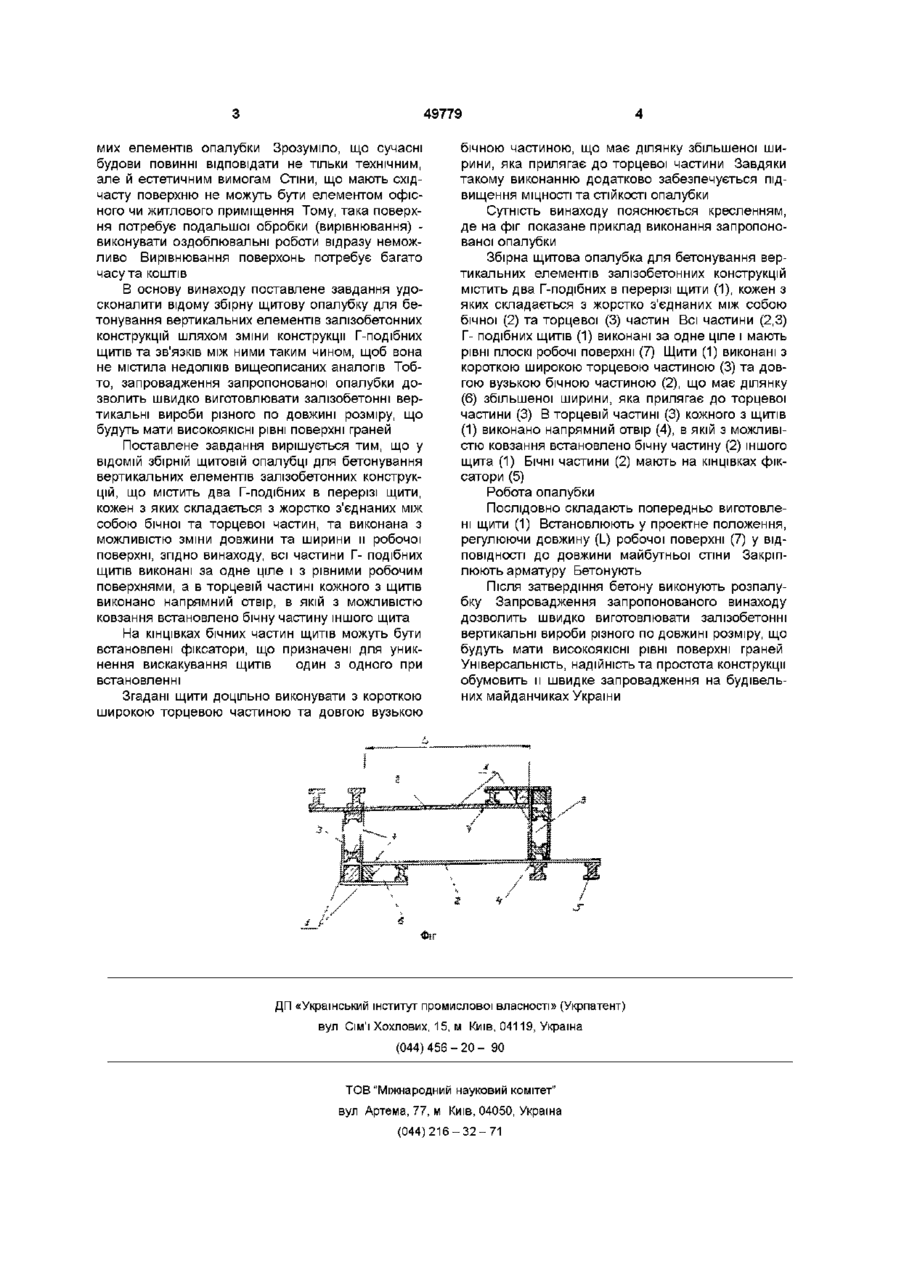

1 Збірна щитова опалубка для бетонування вертикальних елементів залізобетонних конструкцій, що містить два Г-подібних в перерізі щити (1), кожен з яких складається з жорстко з'єднаних між собою бічної (2) та торцевої (3) частин, та виконана з можливістю зміни довжини (L) и робочої поверхні, яка відрізняється тим, що всі частини Гподібних щитів (1) виконані за одне ціле і з рівними робочими поверхнями (7), а в торцевій частині (3) кожного з щитів (1) виконано напрямний отвір (4), в якому з можливістю ковзання встановлено бічну частину (2) іншого щита (1) 2 Опалубка за п 1, яка відрізняється тим, що згадані бічні частини (2) мають на кінцівках фіксатори (5) 3 Опалубка за п 1, яка відрізняється тим, що згадані щити (1) виконані з короткою широкою торцевою частиною (3) та довгою вузькою бічною частиною (2), що має ділянку (6) збільшеної ширини, яка прилягає до торцевої частини (3) Винахід відноситься до будівництва, а саме до збірних щитових опалубок і може бути застосований для бетонування вертикальних елементів залізобетонних конструкцій Загально ВІДОМІ збірні щитові опалубки, що складаються з жорстко з'єднаних між собою чотирьох щитів, двох бічних та двох торцевих /Див , наприклад Авторське свідоцтво СРСР №977651, 05 06,81/ При експлуатації таких опалубок кожний з щитів встановлюється в проектне положення окремо Основні недоліки цієї конструкції такі - велика трудомісткість монтажних робіт по и зведенню, що призводить до збільшення строків будівництва та витрат коштів, - неможливість змінювати довжину робочої поверхні опалубки, що призводить до необхідності застосовувати велику КІЛЬКІСТЬ різних за розміром таких опалубок при зведенні однієї будови Відома опалубка для бетонування колон, що містить два Г-подібних в перерізі щити, кожен з яких складається з жорстко з'єднаних між собою бічної та торцевої частин /Див , наприклад патент України №19657, 25 12 1997/ Це технічне вирішення є більш досконалим ніж перше - трудомісткість робіт по и встановленню зменшена, спрощений процес розпалублення Але як і раніше для кожного розміру колон потребуєть ся ВІДПОВІДНОГО розміру опалубка Найбільш близьким за технічною суттю до вирішення, що заявляється, є збірна щитова опалубка для бетонування вертикальних елементів залізобетонних конструкцій, що містить два Г-подібних в перерізі щити, кожен з яких складається з жорстко з'єднаних між собою бічної та торцевої частин, та виконана з можливістю зміни довжини та ширини и робочої поверхні Причому згадані Г-подібні в перерізі щити мають телескопічну будову Кожна з частин щита складається з нерухомого та рухомого елементів Виконаний у формі пластини рухомий елемент встановлено у нерухомий елемент, що має коробчатий профіль, з можливістю ковзання На кінцівках рухомих елементів виконано прорізи для фіксації з іншим щитом /Див , наприклад патент Японії №8302998, 1911 1996/ Очевидно, що це технічне вирішення усуває недоліки попередніх аналогів Опалубка не потребує багато часу на встановлення та розпалублення, виконана з можливістю зміни довжини її робочої поверхні Однак, при цьому вона має дуже серйозний недолік - завдяки телескопічній конструкції щитів поверхні граней готового залізобетонного не є плоскими, а мають форму сходинки Як правило, ці сходинки мають неоднакову ширину, що обумовлена необхідністю неоднакового висування рухо 49779 мих елементів опалубки Зрозуміло, що сучасні будови повинні відповідати не тільки технічним, але й естетичним вимогам Стіни, що мають східчасту поверхню не можуть бути елементом офісного чи житлового приміщення Тому, така поверхня потребує подальшої обробки (вирівнювання) виконувати оздоблювальні роботи відразу неможливо Вирівнювання поверхонь потребує багато часу та коштів В основу винаходу поставлене завдання удосконалити відому збірну щитову опалубку для бетонування вертикальних елементів залізобетонних конструкцій шляхом зміни конструкції Г-подібних щитів та зв'язків МІЖ НИМИ таким чином, щоб вона не містила недоліків вищеописаних аналогів Тобто, запровадження запропонованої опалубки дозволить швидко виготовлювати залізобетонні вертикальні вироби різного по довжині розміру, що будуть мати ВИСОКОЯКІСНІ рівні поверхні граней Поставлене завдання вирішується тим, що у ВІДОМІЙ збірній щитовій опалубці для бетонування вертикальних елементів залізобетонних конструкцій, що містить два Г-подібних в перерізі щити, кожен з яких складається з жорстко з'єднаних між собою бічної та торцевої частин, та виконана з можливістю зміни довжини та ширини и робочої поверхні, згідно винаходу, всі частини Г- подібних щитів виконані за одне ціле і з рівними робочим поверхнями, а в торцевій частині кожного з щитів виконано напрямний отвір, в якій з можливістю ковзання встановлено бічну частину іншого щита На кінцівках бічних частин щитів можуть бути встановлені фіксатори, що призначені для уникнення вискакування щитів один з одного при встановленні Згадані щити доцільно виконувати з короткою широкою торцевою частиною та довгою вузькою бічною частиною, що має ділянку збільшеної ширини, яка прилягає до торцевої частини Завдяки такому виконанню додатково забезпечується підвищення МІЦНОСТІ та СТІЙКОСТІ опалубки Сутність винаходу пояснюється кресленням, де на фіг показане приклад виконання запропонованої опалубки Збірна щитова опалубка для бетонування вертикальних елементів залізобетонних конструкцій містить два Г-подібних в перерізі щити (1), кожен з яких складається з жорстко з'єднаних між собою бічної (2) та торцевої (3) частин Всі частини (2,3) Г- подібних щитів (1) виконані за одне ціле і мають рівні плоскі робочі поверхні (7) Щити (1) виконані з короткою широкою торцевою частиною (3) та довгою вузькою бічною частиною (2), що має ділянку (6) збільшеної ширини, яка прилягає до торцевої частини (3) В торцевій частині (3) кожного з щитів (1) виконано напрямний отвір (4), в якій з можливістю ковзання встановлено бічну частину (2) іншого щита (1) БІЧНІ частини (2) мають на кінцівках фіксатори (5) Робота опалубки Послідовно складають попередньо виготовлені щити (1) Встановлюють у проектне положення, регулюючи довжину (L) робочої поверхні (7) у ВІДПОВІДНОСТІ до довжини майбутньої стіни Закріплюють арматуру Бетонують Після затвердіння бетону виконують розпалубку Запровадження запропонованого винаходу дозволить швидко виготовлювати залізобетонні вертикальні вироби різного по довжині розміру, що будуть мати ВИСОКОЯКІСНІ рівні поверхні граней Універсальність, надійність та простота конструкції обумовить и швидке запровадження на будівельних майданчиках України ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
