Світильник побутовий

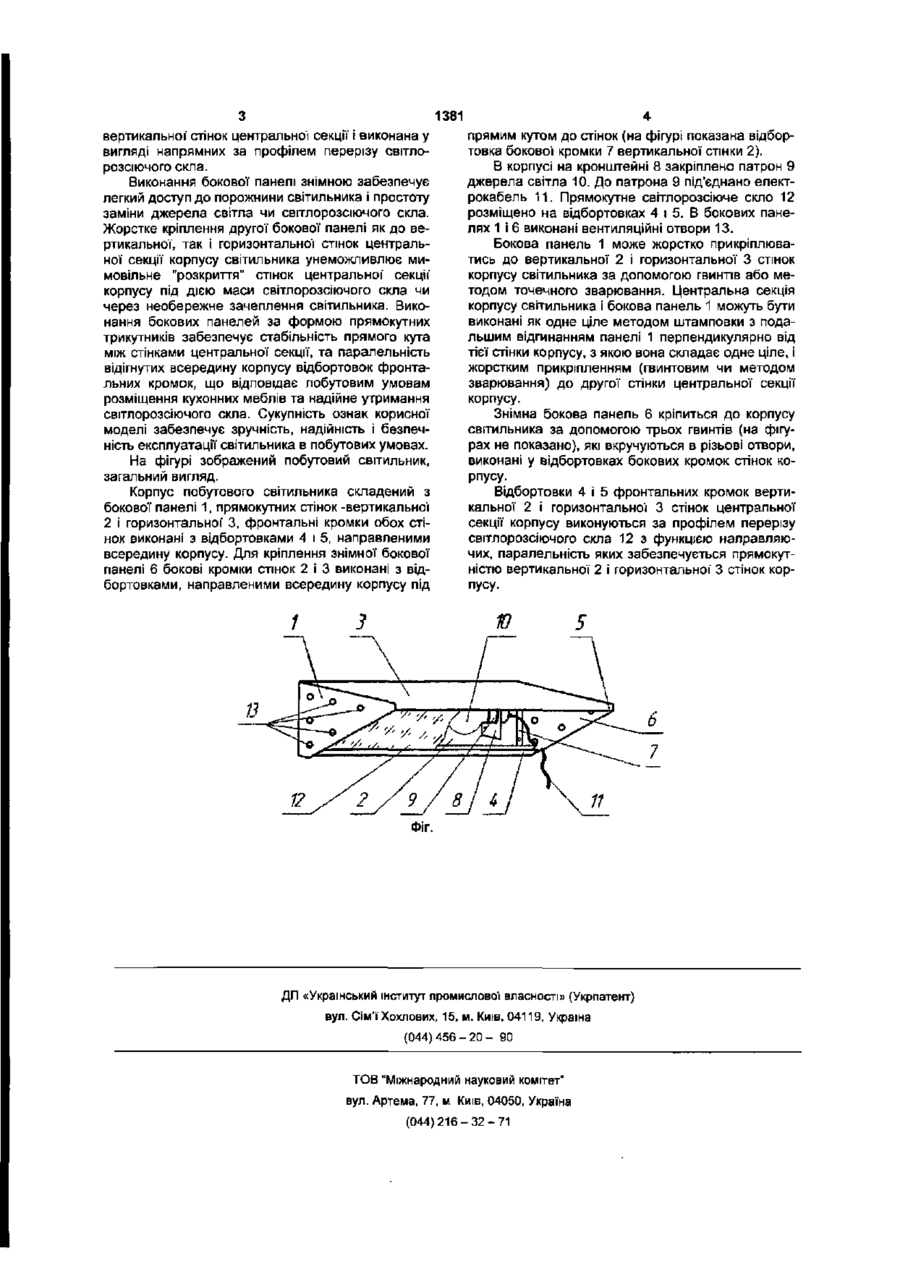

1. Світильник побутовий, який містить корпус, складений з центральної секції Г-подібної форми з прямокутними горизонтальною і вертикальною стінками, фронтальні кромки яких виконані з відбортовкою, направленою всередину корпусу, та двох бокових панелей, засоби кріплення світильника, закріплене в корпусі джерело світла, прямокутне світлорозсіююче скло, який відрізняється тим, що одна бокова панель з'єднана з корпусом рознімно, а друга бокова панель жорстко прикріплена до обох стінок центральної секції. 2. Світильник побутовий за п. 1, який відрізняється тим, що друга бокова панель виконана як одне ціле з центральною секцією. 3. Світильник побутовий за пп. 1 і 2, який відрізняється тим, що бокові панелі виконані за формою прямокутного трикутника. 4. Світильник побутовий за пп. 1-3, який відрізняється тим, що відбортовку фронтальних кромок горизонтальної та вертикальної стінок центральної секції виконано у вигляді напрямних за профілем перерізу світлорозсіючого скла. Корисна модель відноситься до галузі світлотехніки, зокрема до локально) о освітлення кухонь. Відомий СВІТИЛЬНИК побутовий [патент України № 211 на корисну модель "Світильник побутовий", офіційний бюлетень "Промислова власність" № 4, 1998], який містить корпус, складений з центральної секції Г-подібної форми з прямокутними горизонтальною і вертикальною стінками, фронтальні кромки яких виконані з відбортовкою, направленою всередину корпусу, та двох бокових панелей, засоби кріплення світильника, джерело світла, закріплене в корпусі, і прямокутне світлорозсіюче скло. Конструкція світильника передбачає пружне відхилення горизонтальної' і вертикальної стінок центральної секції всередину корпусу з передбачуваною метою утримування світлорозсіючого скла від випадання і спрощення його знімання шляхом відгинання назовні однієї з стінок центральної секції. Однак практика засвідчила можливість мимовільного відгинання стінок центральної секції під дією маси світлорозсіючого скла або при необережному зачепленні світильника людиною, що є небезпечним при використанні світильника в побуті. Одним із варіантів вирішення проблеми забезпечення безпечності експлуатації таких світильників може бути виготовлення центральної секції корпусу з спеціальних сплавів зі збільшеною товщиною листа, з якого виготовляють стінки секцій, однак, це призводить до значної вартості таких світильників і утруднює "розкриття" стінок корпусу при необхідності доступу до внутрішніх сторін світильника при заміні джерела світла або світлорозсіючого скла. В основу корисної моделі поставлено завдання удосконалити побутовий світильник шляхом зміни конструкції, забезпечити надійність і безпечність його експлуатації в побутових умовах. Поставлене завдання вирішується тим, що у світильнику побутовому, який містить корпус, складений з центральної секції Г-подібної форми з прямокутними горизонтальною і вертикальною стінками, фронтальні кромки яких виконані з відбортовкою, направленою всередину корпусу, та двох бокових панелей, засоби кріплення світильника, джерело світла, закріплене в корпусі, прямокутне світлорозсіюче скло, згідно з корисною моделлю, одна бокова панель з'єднана з корпусом рознімно, а друга бокова панель жорстко прикріплена до обох стінок центральної секції. Друга бокова панель може бути виконана як одне ціле з центральною секцією, крім того, бокові панелі виконані за формою прямокутного трикутника, а відбортовка фронтальних кромок горизонтальної' та 00 со 1381 вертикальної стінок центральної секції і виконана у вигляді напрямних за профілем перерізу світлорозсіючого скла. Виконання бокової панелі знімною забезпечує легкий доступ до порожнини світильника і простоту заміни джерела світла чи світлорозсіючого скла. Жорстке кріплення другої бокової панелі як до вертикальної, так І горизонтальної стінок центральної секції корпусу світильника унеможливлює мимовільне "розкриття" стінок центральної' секції' корпусу під дією маси світлорозсіючого скла чи через необережне зачеплення світильника. Виконання бокових панелей за формою прямокутних трикутників забезпечує стабільність прямого кута між стінками центральної секції, та паралельність відігнутих всередину корпусу відбортовок фронтальних кромок, що відповідає побутовим умовам розміщення кухонних меблів та надійне утримання світлорозсіючого скла. Сукупність ознак корисної моделі забезпечує зручність, надійність І безпечність експлуатації світильника в побутових умовах. На фігурі зображений побутовий світильник, загальний вигляд. Корпус побутового світильника складений з бокової панелі 1, прямокутних стінок -вертикальної 2 і горизонтальної 3, фронтальні кромки обох стінок виконані з відбортовками 4 і 5, направленими всередину корпусу. Для кріплення знімної бокової панелі 6 бокові кромки СТІНОК 2 І 3 виконані з відбортовками, направленими всередину корпусу під прямим кутом до стінок (на фігурі показана відбортовка бокової кромки 7 вертикальної стінки 2). В корпусі на кронштейні 8 закріплено патрон 9 джерела світла 10. До патрона 9 під'єднано електрокабель 11. Прямокутне світлорозсіюче скло 12 розміщено на відбортовках 4 і 5. В бокових панелях 1 і 6 виконані вентиляційні отвори 13. Бокова панель 1 може жорстко прикріплюватись до вертикальної 2 і горизонтальної 3 стінок корпусу світильника за допомогою гвинтів або методом точечного зварювання. Центральна секція корпусу світильника і бокова панель 1 можуть бути виконані як одне ціле методом штамповки з подальшим відгинанням панелі 1 перпендикулярно від тієї стінки корпусу, з якою вона складає одне ціле, і жорстким прикріпленням (гвинтовим чи методом зварювання) до другої стінки центральної секції корпусу. Знімна бокова панель 6 кріпиться до корпусу світильника за допомогою трьох гвинтів (на фігурах не показано), які вкручуються в різьові отвори, виконані у відбортовках бокових кромок стінок корпусу. ВІдбортовки 4 і 5 фронтальних кромок вертикальної 2 і горизонтальної 3 стінок центральної секції корпусу виконуються за профілем перерізу світлорозсіючого скла 12 з функцією направляючих, паралельність яких забезпечується прямокутністю вертикальної 2 і горизонтальної 3 стінок корпусу. Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
