Пристрій запірний

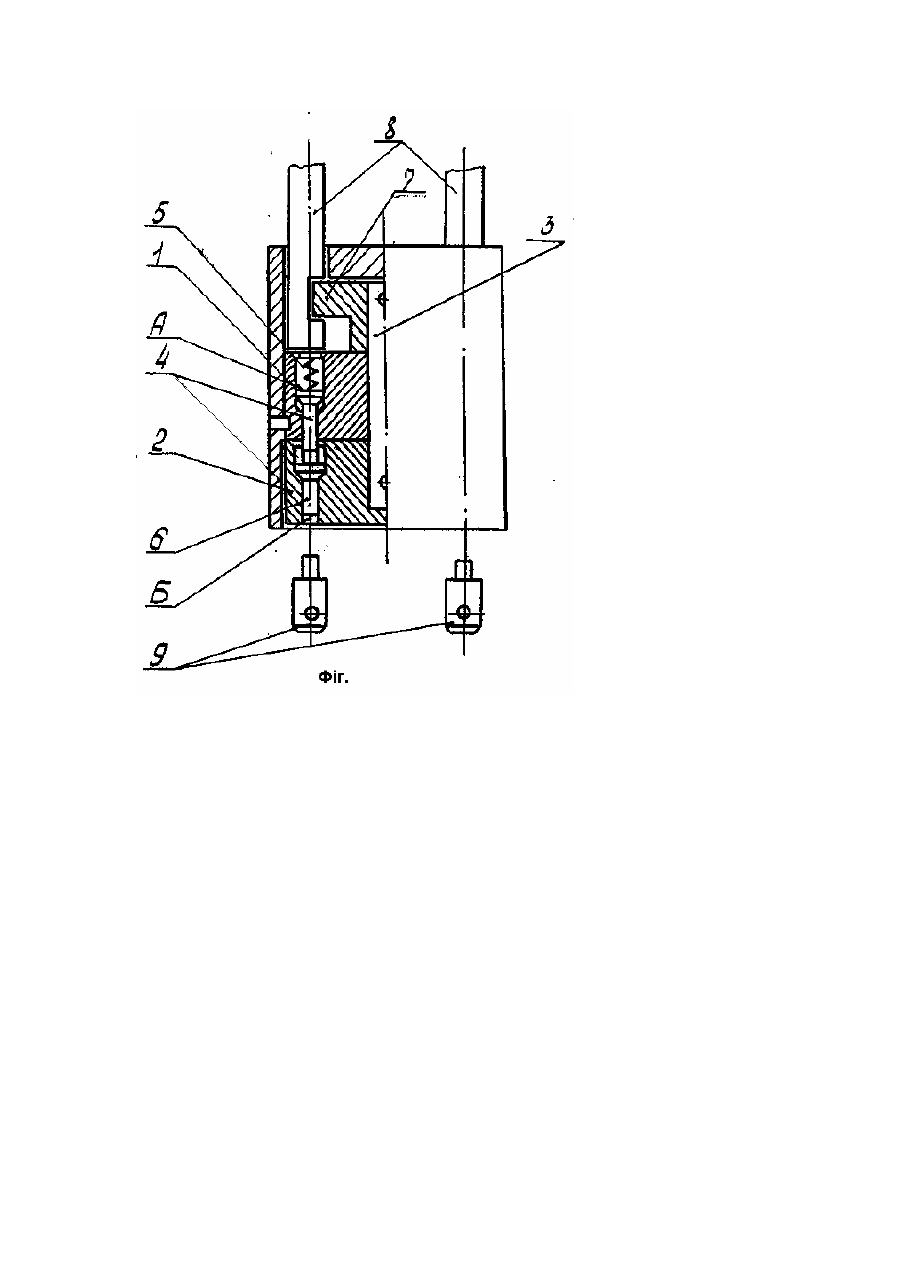

Винахід належить до галузі будівництва, а більш конкретно - до виробництва замків різних конструкцій та призначення - навісних, врізних, накладних і т.п. Відомий запірний пристрій (див. АС № 1615303, E05В 67/22, 23.12.90, СРСР), що складається з корпусу, в стінці якого виконаний проріз, встановленого в корпусі циліндричного сердечника з наскрізними пазами на боковій поверхні, розміщеного в порожнині сердечника запірного стрижня з гніздом під ключ, підпружиненого фіксатора, розміщеного в одному з наскрізних пазів сердечника та в радіальній виїмці запірного стрижня, запірної дужки для розміщення в отворі запірного стрижня, робочий кінець якої виконаний з виїмкою, та ключа. Недоліком відомого запірного пристрою є складність конструкції. Відомий замикаючий механізм для замка (див. АС № 520794, Е05В 35/04, 05.03.77р; бюл. № 9, СРСР), що складається з корпусу, в якому розташований поворотний барабан з розміщеними в ньому штовхачами, що взаємодіють з підпружиненими запірними штифтами, встановленими в корпусі механізму. Штовхачі виконані ступінчастими, зверненими більшою основою до запірних штифтів. Запірні шти фти - гладкі циліндричні. Недоліком, такого замикаючого механізму для замка є недостатня надійність. Характерними для описаного замикаючого механізму по АС № 520794 є ознаки: 1) наявність на ключі лише робочих виступів; 2) наявність гладких циліндричних (не ступінчастих) штифтів запірних та отворів для них; 3) ступені з більшим діаметром отворів для штовханів мають однакову довжину; 4) торці штовханів з меншим діаметром при закритому положенні замикаючого механізму розміщені на рівні лицьової поверхні барабана поворотного. Друга ознака приводить до втрати функціональної придатності замикаючого механізму при вилученні з нього штовхачів. Перша, третя та четверта ознаки зменшують секретність замикаючого механізму для замка за рахунок збільшення числа постійних параметрів механізму. Метою пропонованого винаходу є усунення вказаних недоліків та створення додаткових ступенів захисту проти несанкціонованого відкривання пристрою, що підвищує надійність замка в цілому. Вказана мета досягається тим, що в запропонованому пристрої запірному: - робоча частина ключа складається з певної кількості виступів та отворів, що можуть взаємодіяти з відповідними штовхачами; - штифти запірні та отвори для них виконані ступінчастими, зверненими меншим діаметром до площини роз'єднання блоків штовхачів та шти фтів; - штифти запірні виконані різної довжини; - отвори для штовхачів виконані ступінчастими, зверненими меншим діаметром до лицьової поверхні блоку штовхачів, при цьому ступені з більшим діаметром мають різну довжину; - торці штовхачів з меншим діаметром при закритому положенні пристрою розміщені, як на лицьовій поверхні блоку штовхачів, так і перед та поза нею. На малюнку зображений пропонований пристрій запірний, розріз. Пристрій запірний містить блок штовхачів 2 та блок штифтів запірних 1, що мають можливість переміщатися один відносно іншого, поводок 7, вісь З, що з'єднує блоки з поводком. В блоці штифтів запірних 1 виконані ступінчасті отвори А, в яких знаходяться штифти запірні 4 та пружини 5. В блоці штовханів 2 виконані ступінчасті отвори Б, в яких розміщені штовхачі 6. Вісь 3 з'єднує блоки штовхачів 2, штифтів запірних 1 та поводок 7, який взаємодіє з робочим органом 8 замка. Для відкривання та закривання пристрою запірного використовується ключ 9, робоча частина якого складається з певної кількості виступів та отворів різних розмірів, що можуть взаємодіяти з відповідними штовхачами 6. При відкриванні пристрою запірного елементи ключа 9 вставляються у відповідні отвори Б блоку штовхачів 2. При цьому ступінчасті елементи ключа 9 діють на штовхачі 6, переміщуючи їх вздовж осі. У випадку, коли елементи ключа 9 відповідають коду пристрою запірного, штифти запірні 4 виходять із зчеплення з блоком штовхачів 2 та відбувається переміщення блоків 1 та 2 один відносно іншого. В залежності від конструкції пристрою запірного вказане переміщення може мати круговий або прямолінійний характер. При взаємному переміщенні блоків 1 та 2 поводок 7 взаємодіє з робочим органом 8 замка, фіксуючи його в необхідному, закритому чи відкритому, положенні. Використання для розміщення штовхачів 6 та запірних шти фтів 4 торцевих поверхонь блоків 1 та 2 пристрою дає змогу збільшити кількість варіантів (секретів) за рахунок взаємного розташування елементів ключа 9, штовхачів 6 та штифтів 4. Пропонований пристрій запірний дозволяє підвищити надійність та довговічність замка, створює додаткові ступені захисту проти несанкціонованого відкривання чи закривання замка.
