Запірний пристрій
Формула / Реферат
Запірний пристрій, який містить корпус з сідлом, впускним та випускним патрубками, запірний орган, шпіндель, пружину, маховик, який відрізняється тим, що запірний орган виконаний у вигляді еластичної діафрагми, розташованої на сідлі корпуса та ексцентрично прикріпленої до внутрішнього кінця шпінделя з можливістю повертання разом з ним, пружина одягнена на зовнішню частину шпінделя, один кінець якої прикріплений до корпуса, а другий кінець з'єднаний з зовнішньою частиною шпінделя через насадку, одягнену на шпіндель, причому зовнішній кінець шпінделя з'єднаний з маховиком з можливістю його повертання разом з ним, корпус додатково містить накидну гайку та опорну шпильку, а маховик містить штифти для обмеження його повертання.
Текст

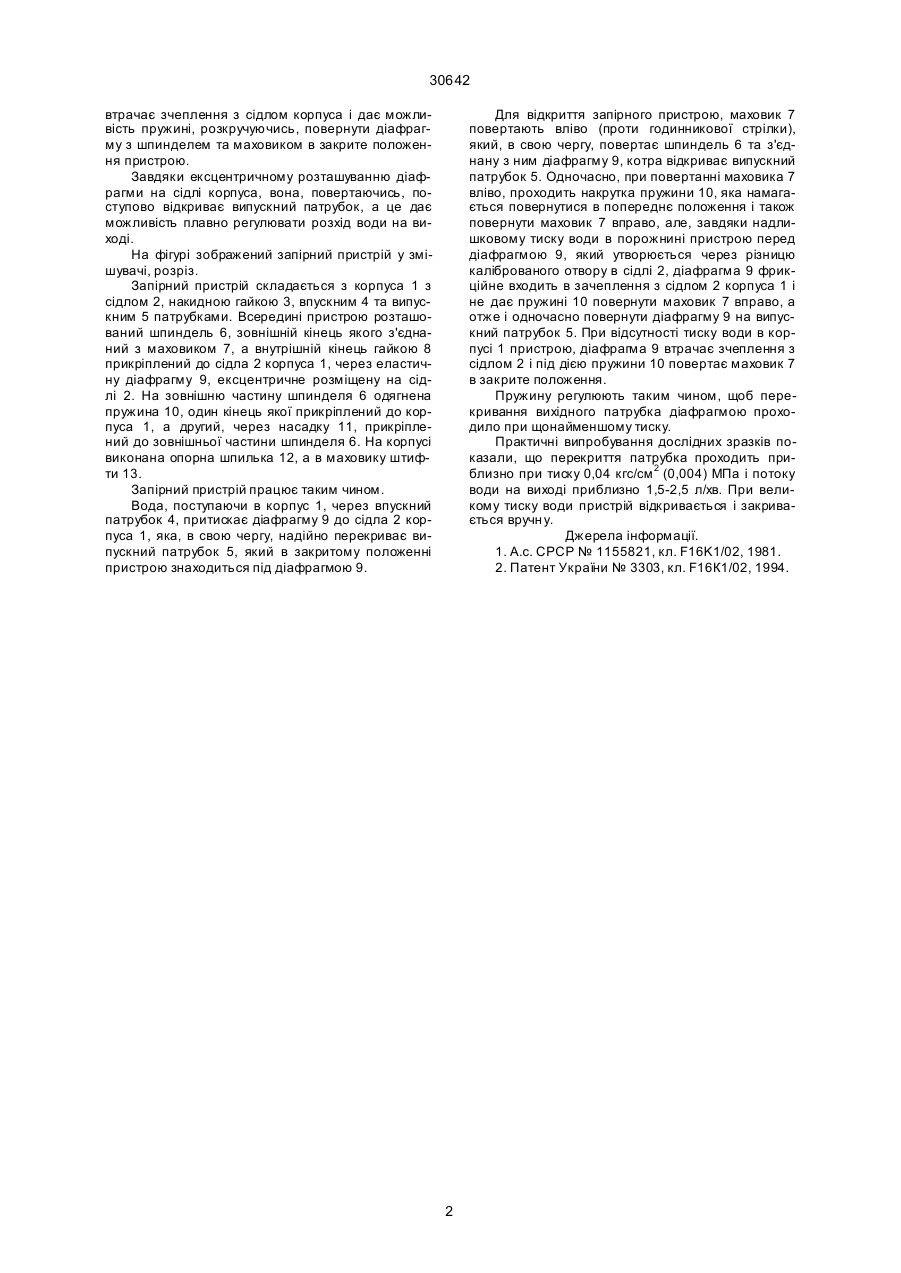

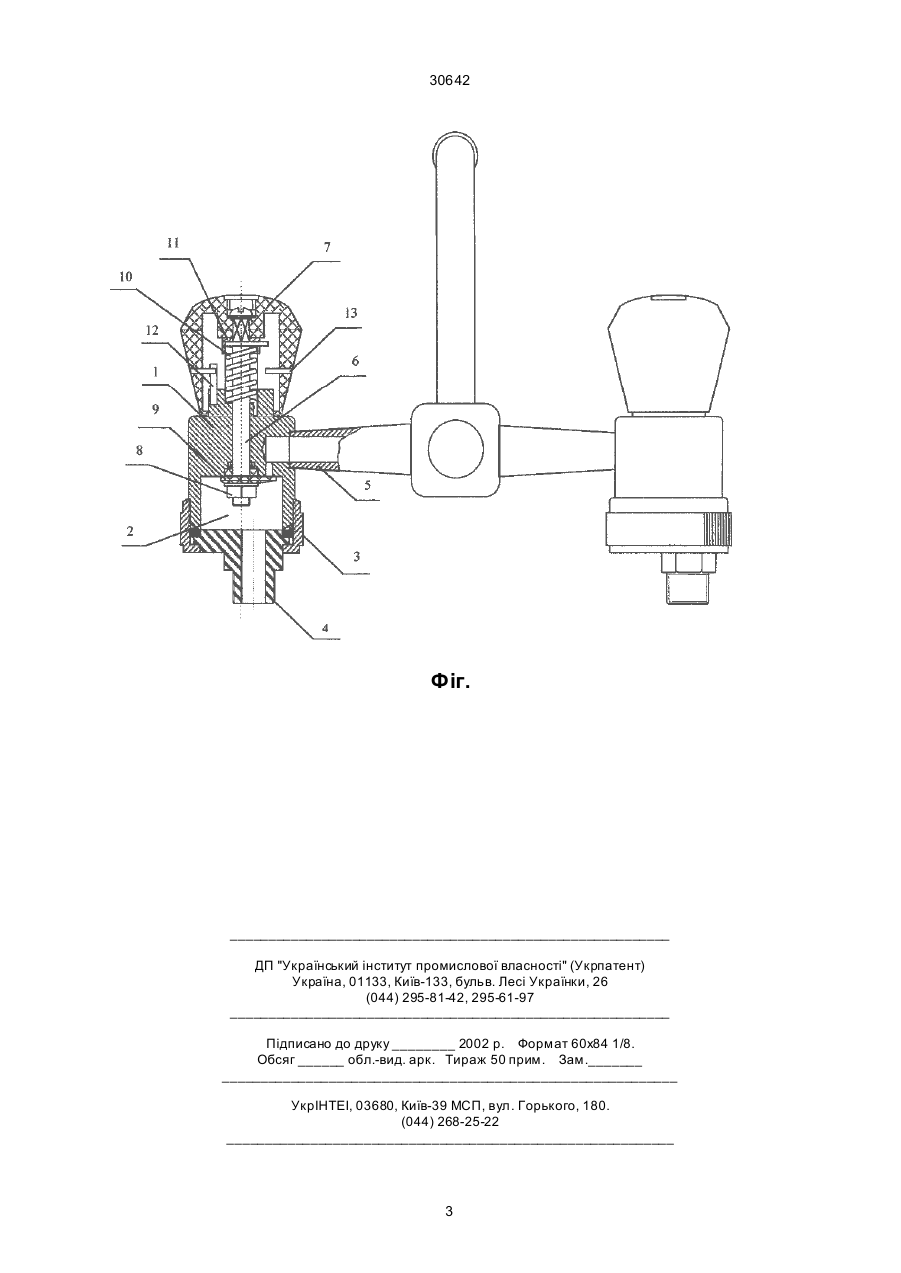

Запірний пристрій, який містить корпус з сідлом, впускним та випускним патрубками, запірний орган, шпіндель, пружину, маховик, який відрізняється тим, що запірний орган виконаний у вигляді еластичної діафрагми, розташованої на сідлі кор 30642 втрачає зчеплення з сідлом корпуса і дає можливість пружині, розкручуючись, повернути діафрагму з шпинделем та маховиком в закрите положення пристрою. Завдяки ексцентричному розташуванню діафрагми на сідлі корпуса, вона, повертаючись, поступово відкриває випускний патрубок, а це дає можливість плавно регулювати розхід води на виході. На фігурі зображений запірний пристрій у змішувачі, розріз. Запірний пристрій складається з корпуса 1 з сідлом 2, накидною гайкою 3, впускним 4 та випускним 5 патрубками. Всередині пристрою розташований шпиндель 6, зовнішній кінець якого з'єднаний з маховиком 7, а внутрішній кінець гайкою 8 прикріплений до сідла 2 корпуса 1, через еластичну діафрагму 9, ексцентричне розміщену на сідлі 2. На зовнішню частину шпинделя 6 одягнена пружина 10, один кінець якої прикріплений до корпуса 1, а другий, через насадку 11, прикріплений до зовнішньої частини шпинделя 6. На корпусі виконана опорна шпилька 12, а в маховику штифти 13. Запірний пристрій працює таким чином. Вода, поступаючи в корпус 1, через впускний патрубок 4, притискає діафрагму 9 до сідла 2 корпуса 1, яка, в свою чергу, надійно перекриває випускний патрубок 5, який в закритому положенні пристрою знаходиться під діафрагмою 9. Для відкриття запірного пристрою, маховик 7 повертають вліво (проти годинникової стрілки), який, в свою чергу, повертає шпиндель 6 та з'єднану з ним діафрагму 9, котра відкриває випускний патрубок 5. Одночасно, при повертанні маховика 7 вліво, проходить накрутка пружини 10, яка намагається повернутися в попереднє положення і також повернути маховик 7 вправо, але, завдяки надлишковому тиску води в порожнині пристрою перед діафрагмою 9, який утворюється через різницю каліброваного отвору в сідлі 2, діафрагма 9 фрикційне входить в зачеплення з сідлом 2 корпуса 1 і не дає пружині 10 повернути маховик 7 вправо, а отже і одночасно повернути діафрагму 9 на випускний патрубок 5. При відсутності тиску води в корпусі 1 пристрою, діафрагма 9 втрачає зчеплення з сідлом 2 і під дією пружини 10 повертає маховик 7 в закрите положення. Пружину регулюють таким чином, щоб перекривання вихідного патрубка діафрагмою проходило при щонайменшому тиску. Практичні випробування дослідних зразків показали, що перекриття патрубка проходить приблизно при тиску 0,04 кгс/см 2 (0,004) МПа і потоку води на виході приблизно 1,5-2,5 л/хв. При великому тиску води пристрій відкривається і закривається вручн у. Джерела інформації. 1. А.с. СРСР № 1155821, кл. F16K1/02, 1981. 2. Патент України № 3303, кл. F16К1/02, 1994. 2 30642 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюShutoff unit
Автори англійськоюYevstiukhin Vadym Ivanovych
Назва патенту російськоюЗапорное устройство
Автори російськоюЕвстюхин Вадим Иванович
МПК / Мітки
