Брикет алюмінієвмісний для розкиснювання і легування залізовуглецевих розплавів
Номер патенту: 50368
Опубліковано: 10.06.2010
Автори: Лоік Михайло Петрович, Троцан Анатолій Іванович, Бєлов Борис Федорович, Паренчук Ігор Валерійович, Кобець Віталій Степанович
Формула / Реферат
1. Брикет алюмінієвмісний для розкиснювання і легування залізовуглецевих розплавів, який характеризується тим, що містить 10-90 % феросплавів і лігатури хімічно активних елементів-розкиснювачів, фракційний склад яких включає 5-30 % пилоподібних компонентів.
2. Брикет за п. 1, який відрізняється тим, що його щільність не менше 5,0 г/см3.
3. Брикет за пп. 1,2, який відрізняється тим, що як хімічно активні елементи застосовують елементи-розкиснювачі, десульфуратори, модифікатори.
Текст

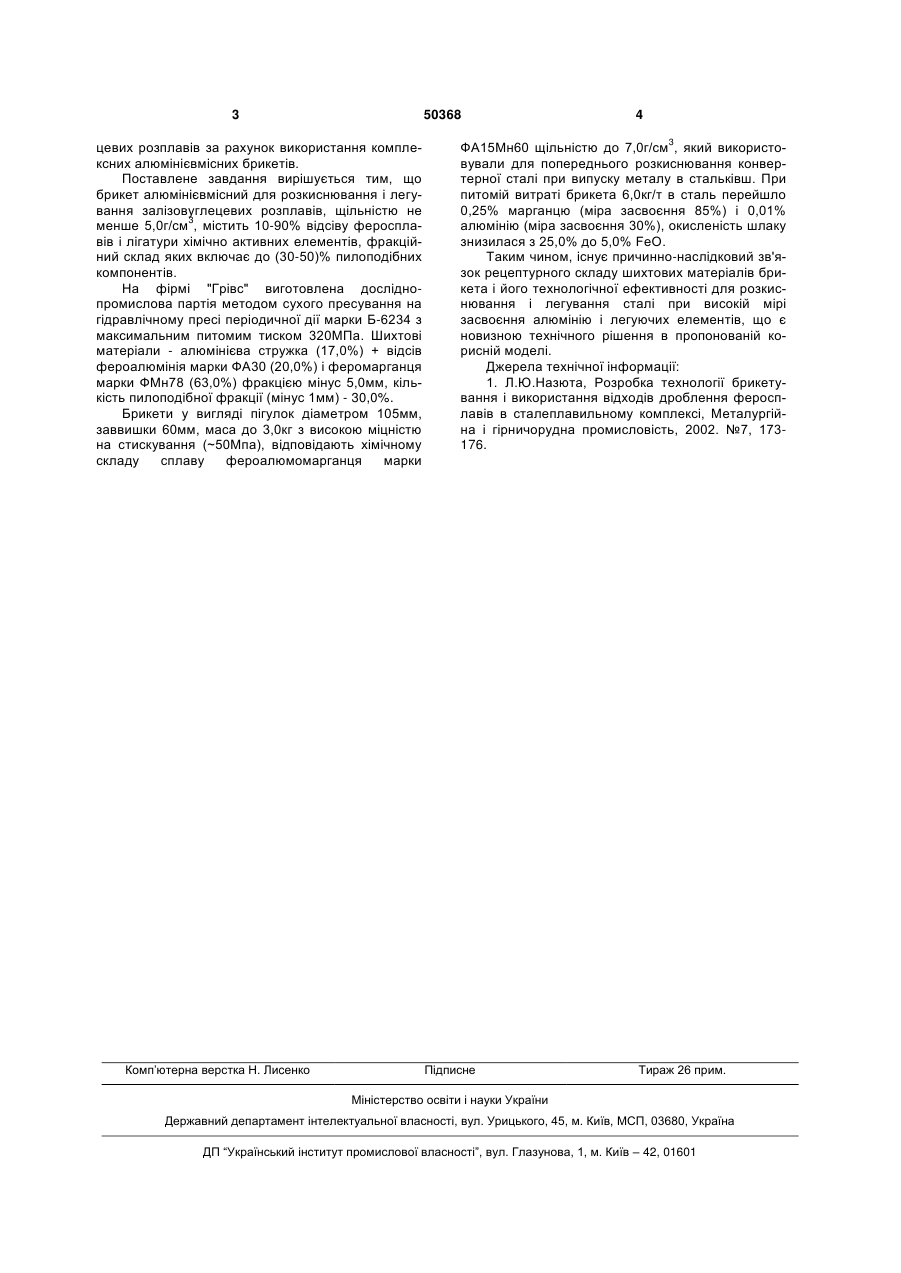

1. Брикет алюмінієвмісний для розкиснювання і легування залізовуглецевих розплавів, який ха 3 50368 цевих розплавів за рахунок використання комплексних алюмінієвмісних брикетів. Поставлене завдання вирішується тим, що брикет алюмінієвмісний для розкиснювання і легування залізовуглецевих розплавів, щільністю не менше 5,0г/см3, містить 10-90% відсіву феросплавів і лігатури хімічно активних елементів, фракційний склад яких включає до (30-50)% пилоподібних компонентів. На фірмі "Грівс" виготовлена досліднопромислова партія методом сухого пресування на гідравлічному пресі періодичної дії марки Б-6234 з максимальним питомим тиском 320МПа. Шихтові матеріали - алюмінієва стружка (17,0%) + відсів фероалюмінія марки ФА30 (20,0%) і феромарганця марки ФМн78 (63,0%) фракцією мінус 5,0мм, кількість пилоподібної фракції (мінус 1мм) - 30,0%. Брикети у вигляді пігулок діаметром 105мм, заввишки 60мм, маса до 3,0кг з високою міцністю на стискування (~50Мпа), відповідають хімічному складу сплаву фероалюмомарганця марки Комп’ютерна верстка Н. Лиcенко 4 ФА15Мн60 щільністю до 7,0г/см3, який використовували для попереднього розкиснювання конвертерної сталі при випуску металу в стальківш. При питомій витраті брикета 6,0кг/т в сталь перейшло 0,25% марганцю (міра засвоєння 85%) і 0,01% алюмінію (міра засвоєння 30%), окисленість шлаку знизилася з 25,0% до 5,0% FeO. Таким чином, існує причинно-наслідковий зв'язок рецептурного складу шихтових матеріалів брикета і його технологічної ефективності для розкиснювання і легування сталі при високій мірі засвоєння алюмінію і легуючих елементів, що є новизною технічного рішення в пропонованій корисній моделі. Джерела технічної інформації: 1. Л.Ю.Назюта, Розробка технології брикетування і використання відходів дроблення феросплавів в сталеплавильному комплексі, Металургійна і гірничорудна промисловість, 2002. №7, 173176. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAluminium-containing briquette for deoxidation and alloying of iron-carbon smelts
Автори англійськоюParenchuk Ihor Valeriiovych, Belov Borys Fedorovych, Trotsan Anatolii Ivanovych, Loik Mykhailo Petrovych, Kobets Vitalii Stepanovych
Назва патенту російськоюБрикет алюминийсодержащий для раскисления и легирования железоуглеродистых расплавов
Автори російськоюПаренчук Игорь Валериевич, Белов Борис Федорович, Троцан Анатолий Иванович, Лоик Михаил Петрович, Кобец Виталий Степанович
МПК / Мітки
МПК: C21C 1/04
Мітки: брикет, алюмінієвмісний, залізовуглецевих, розкиснювання, розплавів, легування
Код посилання
<a href="https://ua.patents.su/2-50368-briket-alyuminiehvmisnijj-dlya-rozkisnyuvannya-i-leguvannya-zalizovuglecevikh-rozplaviv.html" target="_blank" rel="follow" title="База патентів України">Брикет алюмінієвмісний для розкиснювання і легування залізовуглецевих розплавів</a>
Комплексний алюмінієвмісний брикет-розкислювач
Номер патенту: 40619
Опубліковано: 27.04.2009
Автори: Паренчук Ігор Валерійович, Симонов Ігор Миколайович
Мітки: комплексний, брикет-розкислювач, алюмінієвмісний
Формула / Реферат:
1. Комплексний алюмінієвмісний брикет-розкислювач, що містить алюміній і його сплави, який відрізняється тим, що додатково містить фракціоновані феросплави і лігатури гостованого складу при щільності кінцевого виробу до 10,0 г/см3.2. Брикет-розкислювач за п. 1, який відрізняється тим, що алюміній і його сплави представлені заданим фракційним складом.3. Брикет-розкислювач за п. 1, який відрізняється тим, що як базовий...
Компакт-матеріал для обробки залізовуглецевих розплавів
Номер патенту: 46356
Опубліковано: 25.12.2009
Автори: Коваленко Олександр Генадійович, Бродецький Ігор Леонідович, Троцан Анатолій Іванович, Паренчук Валерій Васильович, Кошуле Ігор Михайлович, Бєлов Борис Федорович, Горовий Семен Євгенович, Паренчук Ігор Валерійович, Коцур Сергій Дмитрович, Акулов Валерій Володимирович
МПК: C21C 7/00, B22D 11/10, C22C 35/00
Мітки: розплавів, компакт-матеріал, обробки, залізовуглецевих
Формула / Реферат:
1. Компакт-матеріал для обробки залізовуглецевих розплавів, що містить укладений у сталеву оболонку порошкоподібний наповнювач-сердечник з алюмінію та/або його сплавів, який відрізняється тим, що сплави заданого хімічного і гранулометричного складу є похідними продуктами комплексного легування алюмінію та/або патентованого фероалюмінію (фералю), що містить (30-60) % алюмінію.2. Компакт-матеріал за п. 1, який відрізняється тим, що...
Спосіб обробки залізовуглецевих розплавів порошковим дротом
Номер патенту: 63427
Опубліковано: 15.01.2004
Автори: Бойко Володимир Семенович, Климанчук Владислав Владиславович, Остапчук Микола Петрович, Семенченко Петро Михайлович, Кисіленко Володимир Васильович
МПК: C21C 7/00
Мітки: спосіб, обробки, розплавів, залізовуглецевих, дротом, порошковим
Формула / Реферат:
Спосіб обробки залізовуглецевих розплавів порошковим дротом, що містить одночасне виробництво дроту формувальними валками та введення його за допомогою напрямної труби в розплав, який відрізняється тим, що введення дроту в розплав додатково здійснюють за допомогою окремих подавальних привідних валків, причому витягуюче зусилля на подавальних валках становить величину 1,01... 1,10 від витягуючого зусилля на формувальних валках.
Брикет для розкислення і легування сталі і чавуну
Номер патенту: 66734
Опубліковано: 17.05.2004
Автори: Ткачук Галина Олександрівна, Мушкін Олександр Семенович, Романовська Наталія Григорівна, Носков Валентин Олександрович, Дубина Юрій Григорович
МПК: C22C 33/06
Мітки: брикет, чавуну, сталі, легування, розкислення
Формула / Реферат:
Брикет для розкислення і легування сталі і чавуну, який містить кремнієвмісний матеріал і зв'язуюче, який відрізняється тим, що як кремнієвмісний матеріал використовують суміш металургійного карбіду кремнію і подрібненого скрапу, а як зв'язуюче використовують відходи борошномельного виробництва, при такому співвідношенні компонентів, мас. %: подрібнений скрап 50-72 металургійний карбід...
Порошковий дріт для позапічної обробки залізовуглецевих розплавів
Номер патенту: 78657
Опубліковано: 10.04.2007
Автори: Кисіленко Володимир Васильович, Дюдкін Дмитро Олександрович, Бать Сергій Юрійович
МПК: C21C 7/064, C21C 1/02, C21C 7/00
Мітки: обробки, позапічної, дріт, залізовуглецевих, розплавів, порошковий
Формула / Реферат:
Порошковий дріт для позапічної обробки залізовуглецевих розплавів, який включає металеву оболонку і заповнювач, що містить залізо, кремній і магній, який відрізняється тим, що магній до складу заповнювача вводять у суміші зі сплавом кремнію та заліза, причому співвідношення між вмістом магнію та сплаву кремнію і заліза становить величину (0,10-1,25):1, а відношення між вмістом магнію в заповнювачі і вмістом самого заповнювача в дроті...
Попередній патент: Джерело живлення для дугового зварювання змінним симетричним і асиметричним струмом керованої форми
Наступний патент: Спосіб отримання високоякісної м’ясної сировини від мисливсько-промислових тварин, наприклад косулі європейської (capreolus capreolus l.)
Випадковий патент: Спосіб просвітлення фотоприймача іч-випромінювання на основі cdhgte
