Прилад для демонстрації анатомічного препарату

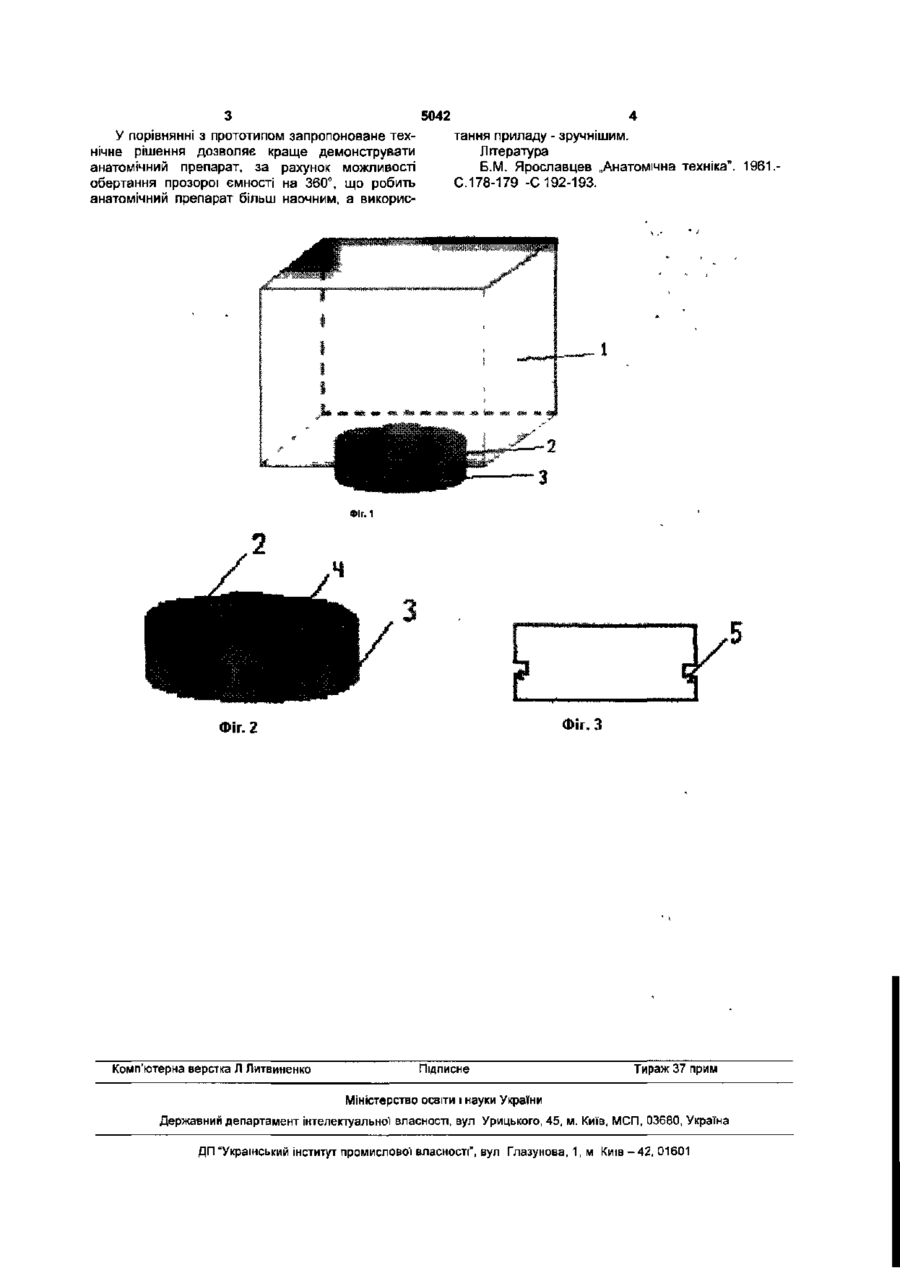

Прилад для демонстрації анатомічного препарату, що включає прозору ємність, який відріз няється тим, що ємність встановлена на двох пластинах, з'єднаних між собою різьбою, при цьому одна з пластин нерухомо закріплена на поверхні столу, а друга з'єднана з нею різьбою і виконана рухомою за рахунок встановлених між пластинами підшипників ковзання з можливістю повороту останньої на 360°. Корисна модель відноситься до медичної' техніки і може бути використана для демонстрації' анатомічного препарату, в учбових закладах. Найбільш близьким до запропонованого технічного рішення є пристрій, що має прозору ємність, всередині якої знаходиться анатомічний препарат. Пристрій дозволяє демонструвати анатомічний препарат, але тільки для обмеженої кількості студентів (учнів), які знаходяться безпосередньо біля препарату, так як ємність виконана нерухомою, закріпленою до горизонтальної' поверхні стола (наприклад за допомогою клейової композиції") В основу винаходу поставлена задача розробки приладу для демонстрації анатомічного препарату, що складається з прозорої ємності для препарату, встановленої на пластині, що обертається навколо своєї вісі, шарнірно з'єднаної' зі стаціонарно встановленою пластиною, що дозволить підвищити наочність препарату, що демонструється, за рахунок обертання приладу. Поставлена задача вирішується тим що, згідно формулі, ємність встановлена на двох пластинах, з'єднаних між собою різьбою, при цьому одна з пластин нерухомо закріплена на поверхні столу ,а друга з'єднана з нею різьбою і виконана рухомою за рахунок встановлених між пластинами підшипників ковзання з можливістю повороту останньої на 360° На Фіг. 1 - представлений запропонований прилад (загальний вигляд), де: 1 - ємність, 2 - пластина рухома; 3 - пластина нерухома На Фіг.2 - вузол приладу, що складається з 2-х пластин, де: 2 - пластина рухома; 3 - пластина нерухома, 4 - підшипники ковзання. На Фіг.З - зображене з'єднання пластинок у зрізі, де: 5 - кріплення. Прилад має прозору ємність 1, з анатомічним препаратом всередині, встановлену на вузол, складений з двох пластин 2 (рухомої) і 3 (нерухомої). Пластини між собою з'єднані кріпленням 5, виконаним по колу нижньої' нерухомої пластини 3. Між пластинами 2 і 3 встановлені підшипники ковзання 4, що забезпечують поворот верхньої рухомої пластини на потрібний кут (до 360°). Прилад використовується наступним чином. Прозору ємність 1 прикріплюють за допомогою клейової композиції на вузол, складений з 2-х пластин 2 і 3, одна з яких 3 (нижня) виконана нерухомою, а друга 2 (верхня) - рухомою, на яку і прикріплюють прозору ємність. У ємності розміщують анатомічний препарат для демонстрації і навчання студентів медичних закладів (учнів). При необхідності ємність повертають на потрібний кут завдяки підшипникам ковзання, встановленим між пластинами, з метою кращої наочності препарату о ю З 5042 У порівнянні з прототипом запропоноване техтання приладу - зручнішим. нічне рішення дозволяє краще демонструвати Література анатомічний препарат, за рахунок можливості Б.М. Ярославцев „Анатомічна техніка". 1961, обертання прозорої ємності на 360°, що робить С.178-179 -С 192-193. анатомічний препарат більш наочним, а викорис ФІГ. 1 Фіг. З Фіг. 2 Комп'ютерна верстка Л Литвиненко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Киш - 4 2 , 01601
