Теплогенератор

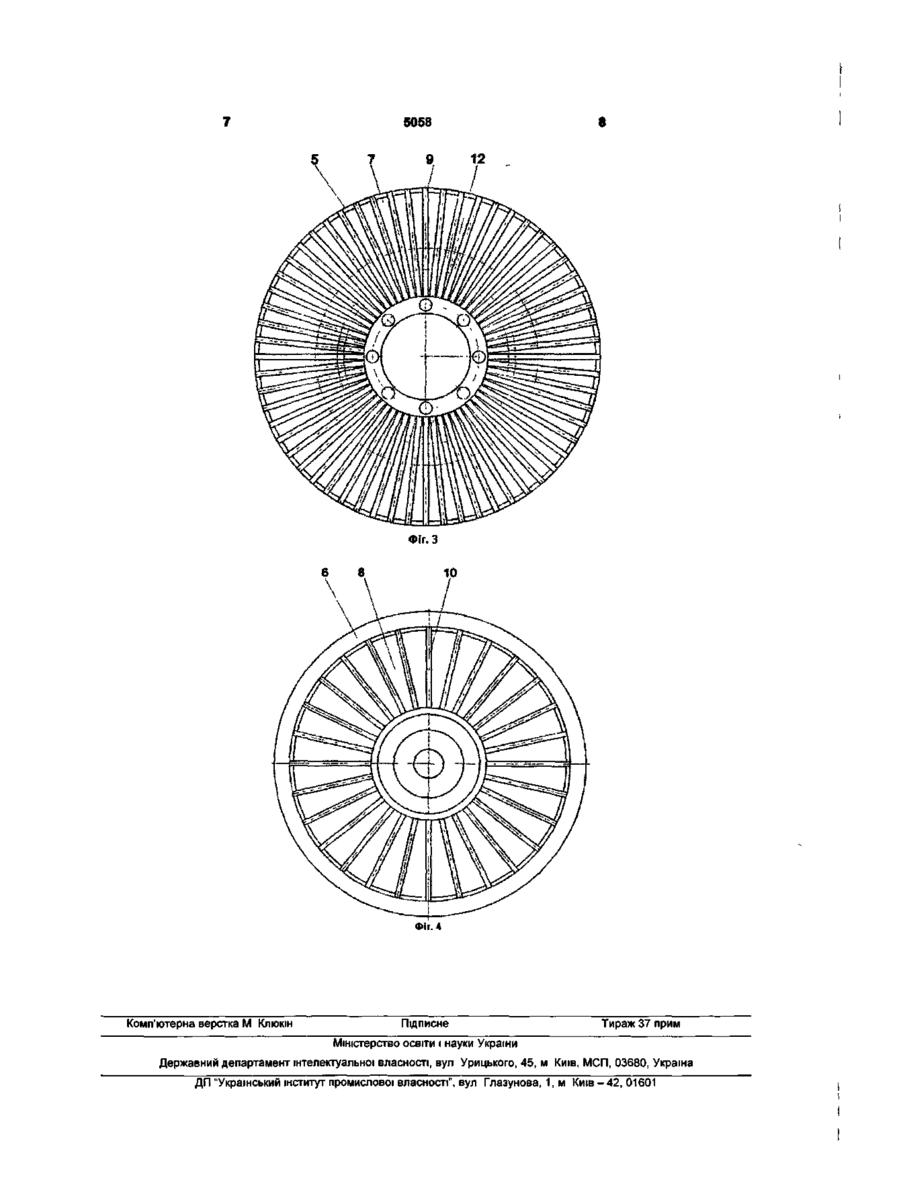

Теплогенератор, що містить корпус, активне і реактивне колеса, розташовані в корпусі з зазором між ними і виконані у вигляді чаш з комірками, утвореними радіальними перемичками з вирізами в приосьових частинах радіальних перемичок активного колеса, розташованими проти виходів комірок реактивного колеса, який відрізняється тим, що периферійні частини радіальних перемичок активного колеса виконані виступаючими з його чаші. Корисна модель відноситься до теплоенергетики, більш конкретно - до нагрівачів текучого середовища без спалювання палива. Відомий теплогенератор (патент України №24369, МКВ 6 F24H1/10, пріоритет від 17.01.97), що містить корпус, активне і реактивне колеса, розташовані в корпусі з зазором між ними і виконані у вигляді чаш з комірками, утвореними радіальними перемичками. При його роботі рідина під дією відцентрових сил, що розвиваються внаслідок обертання активного колеса, здобуває прискорення і, обтікаючи по контуру його комірки, надходить в комірки реактивного колеса, після гальмування в яких знову надходить в комірки активного колеса, прискорюється і процес повторюється. При багаторазовому прискоренні і гальмуванні потоку рідини вона, в результаті внутрішнього в'язкого тертя в ній, інтенсивно розігрівається. Частина її через зазор між колесами надходить у вихідний канал і потім у зовнішній контур теплоспоживання. Загальними ознаками аналога і технічного рішення, що заявляється, є корпус, активне і реактивне колеса, розташовані в корпусі з зазором між ними і виконані у вигляді чаш з комірками, утвореними радіальними перемичками. Цей теплогенератор має обмежену теплопродуктивність, тому що рідина нагрівається, в основному, за рахунок внутрішнього тертя в ній, обмежену насосну функцію і велику масу, що приводиться в обертання Відомий, прийнятий за прототип, теплогенератор (патент України на корисну модель №899, МКВ F24J 3/00, пріоритет від 11.09.2000), що містить корпус, активне і реактивне колеса, розташовані в корпусі з зазором між ними і виконані у вигляді чаш з комірками, утвореними радіальними перемичками з вирізами в приосьових частинах радіальних перемичок активного колеса, розташованими проти виходів комірок реактивного колеса. При його роботі рідина підсмоктується з утвореної на місці вирізів кільцевої порожнини в комірки активного колеса і, прискорюючись під дією відцентрових сил, рухається до периферії комірок, потім, змінюючи напрямок, надходить в комірки реактивного колеса, після гальмування в яких направляється в кільцеву порожнину активного колеса, з якої знову підсмоктується в його комірки і процес повторюється. На виходах рідини з комірок реактивного колеса утворюються кавітаційні пухирці, які схлопуються в кільцевій порожнині, виділяючи в одиницю часу більше тепла, чим при внутрішнім в'язкому терті, яке також має місце. Частина нагрітої рідини виводиться через зазор, у той час як холодна рідина надходить у кільцеву порожнину Виконання перемичок активного колеса з вирізами й утворення, унаслідок цього, кільцевої порожнини, у якій схлопуються кавітаційні пухирці, дозволяє зменшити масу, що приводиться в обертання, і підвищити при цьому теплопродуктивність. Загальними ознаками прототипу і технічного рішення, що заявляється, є корпус, активне і реактивне колеса, розташовані в корпусі з зазором між ними і виконані у вигляді чаш з комірками, утвореними радіальними перемичками з вирізами в при 00 ю о ю 5058 9 12 \ Фіг. З Фіг. 4 Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
