Теплогенератор
Формула / Реферат
(57) 1. Теплогенератор, содержащий корпус с камерой сгорания, отделенной вертикальной перегородкой от камеры дожигания и с колосниковой решеткой, образованной перфорированными трубами, отличающийся тем, что трубы колосниковой решетки установлены с пересечением плоскости перегородки и заведены в камеру дожигания.
2. Теплогенератор по п. 1, отличающийся тем, что нижний торец перегородки расположен ниже уровня образующих труб колосниковой решетки.
Текст

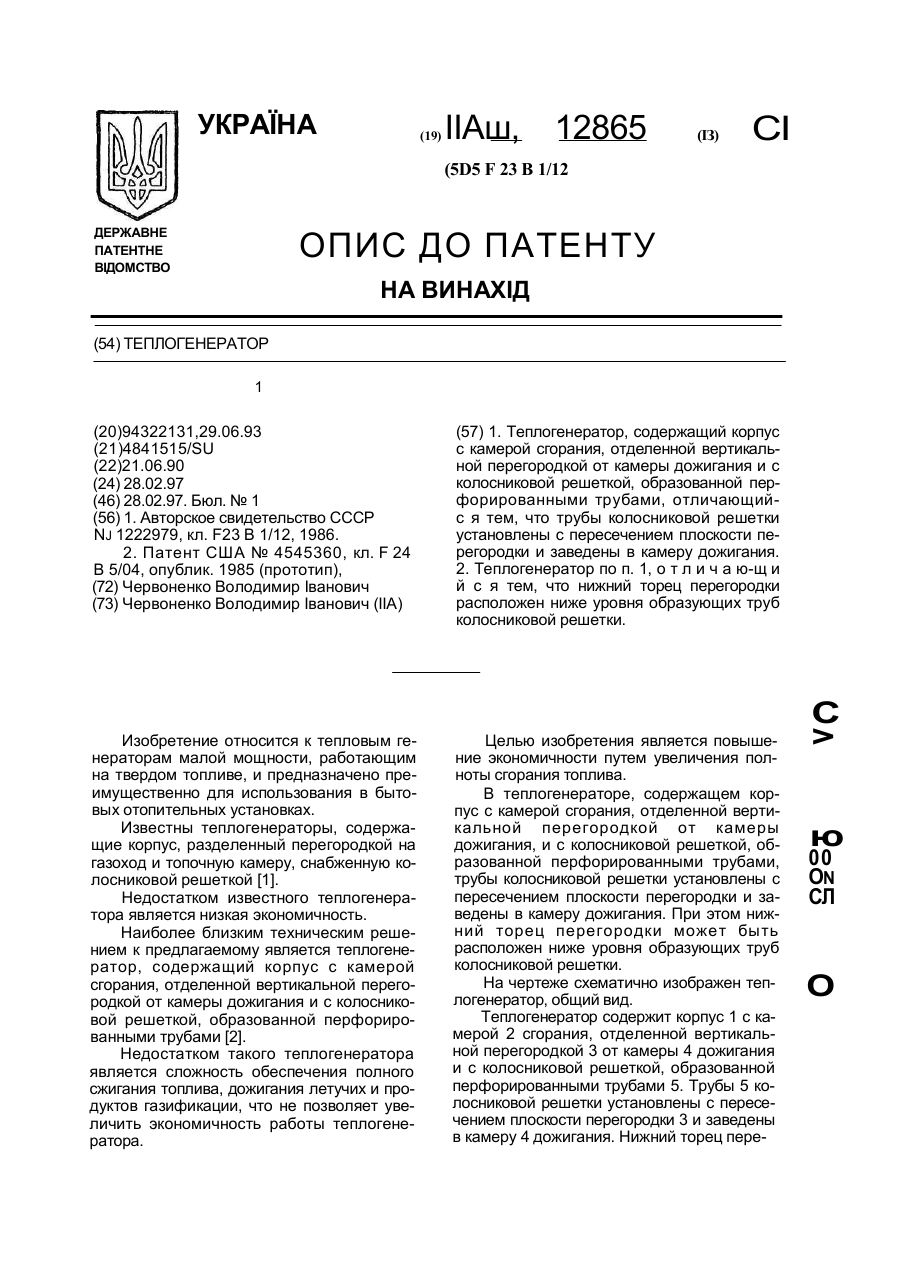

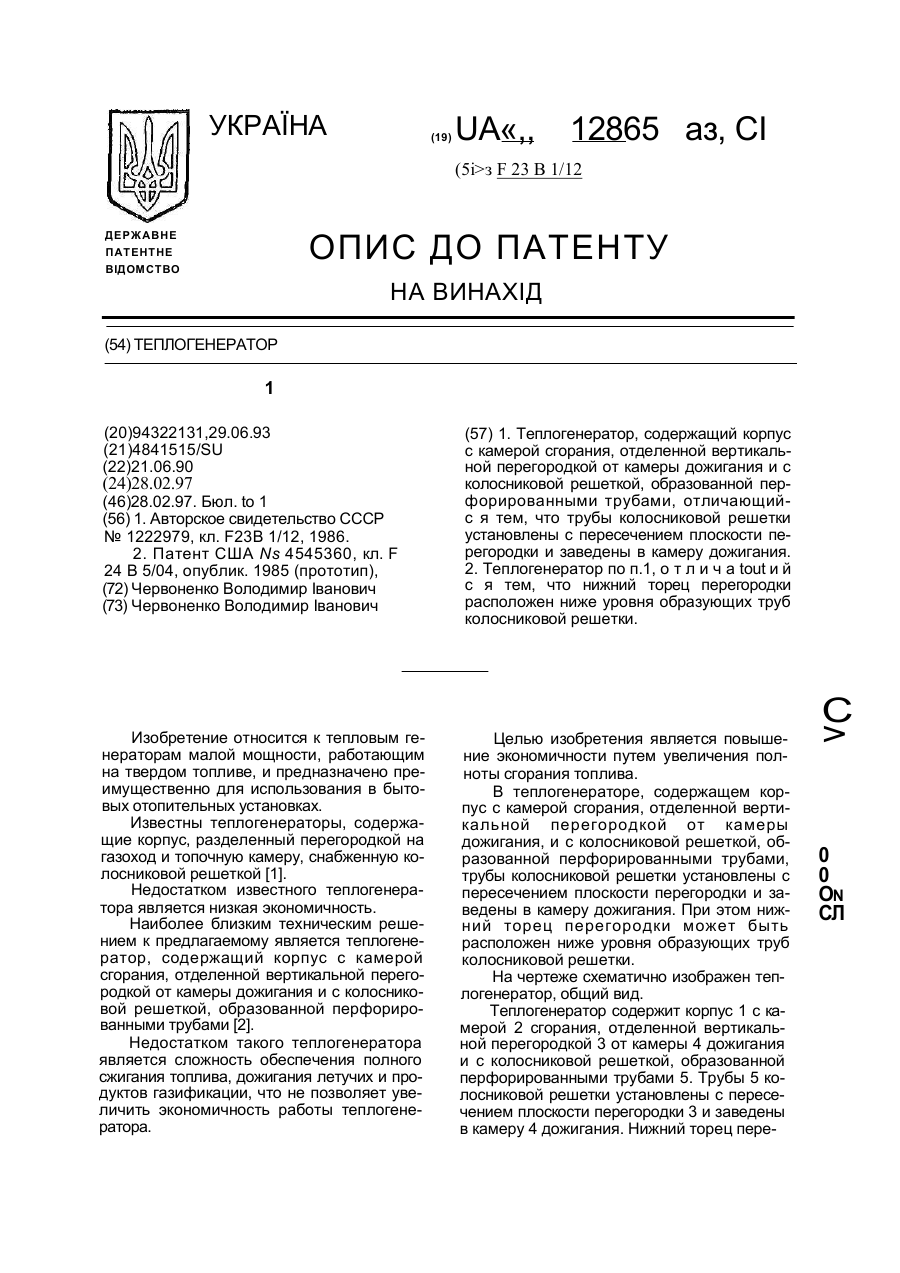

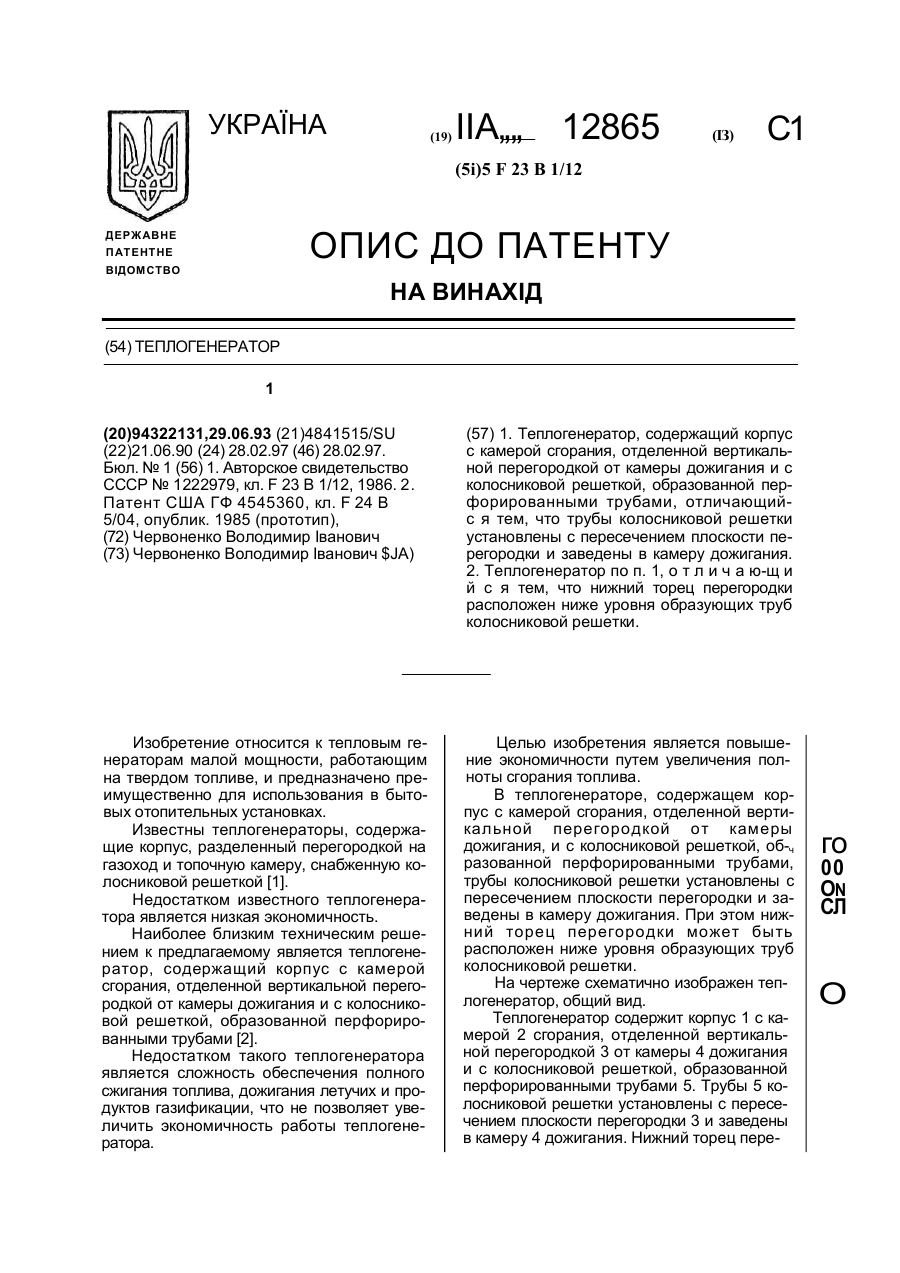

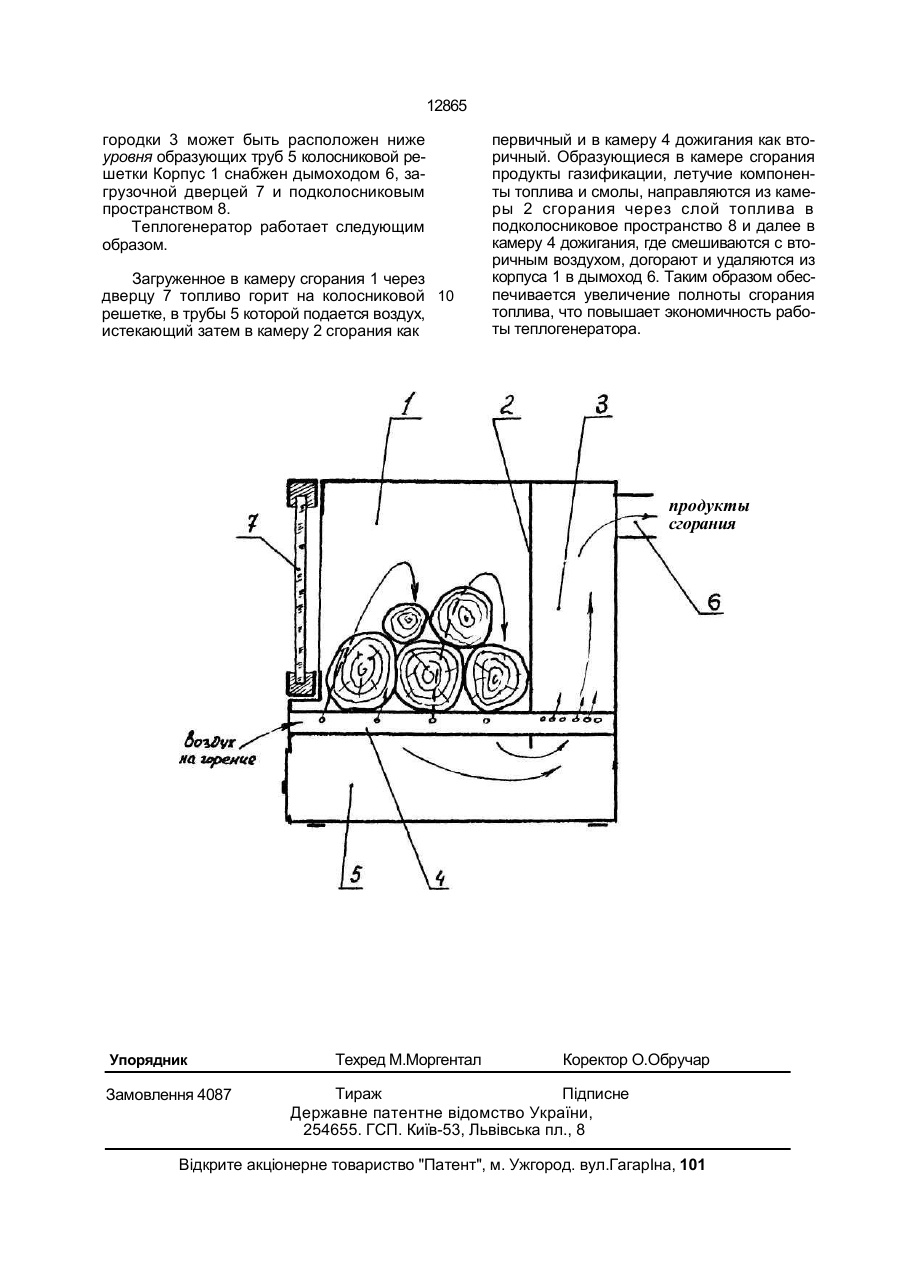

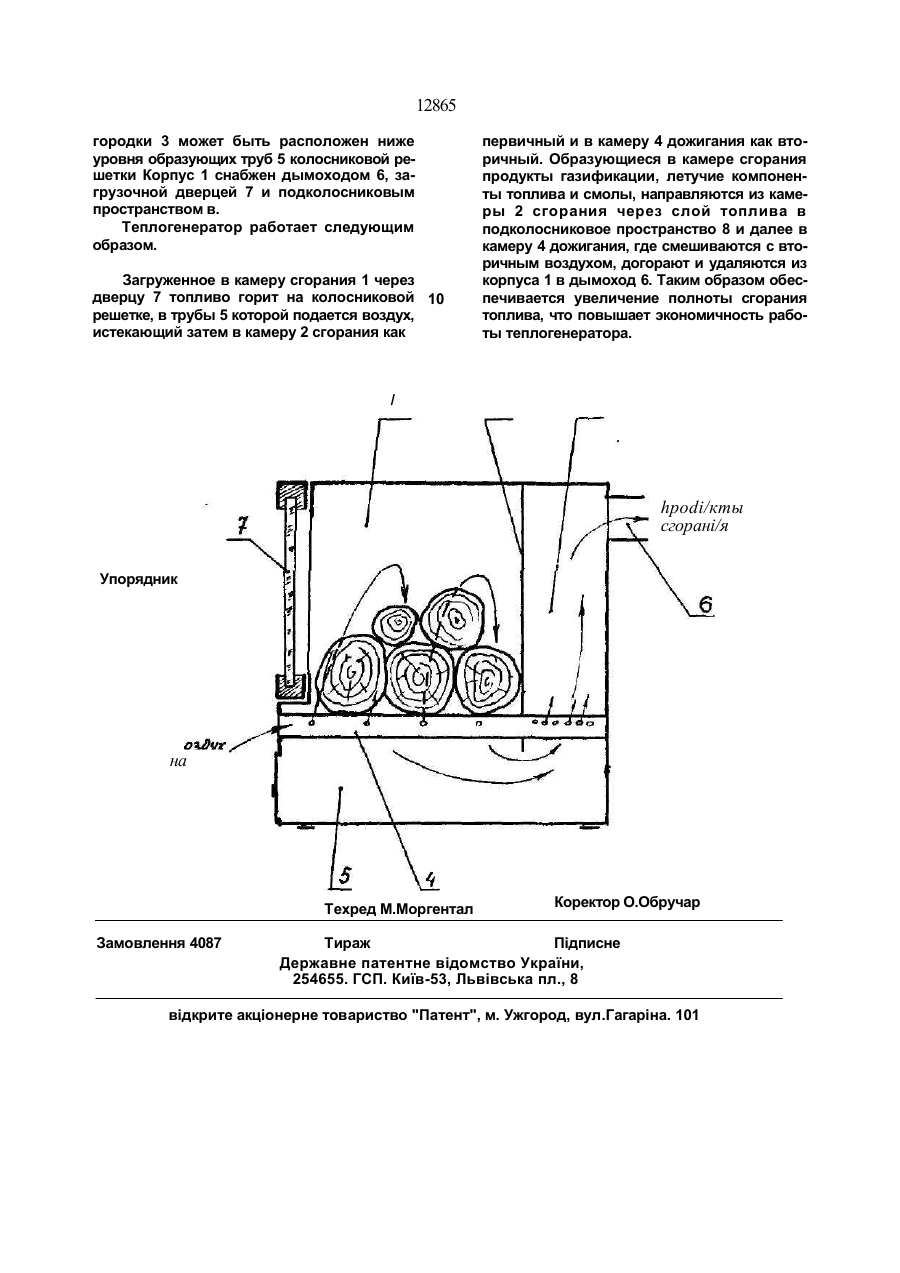

1. Теплогенератор, содержащий корпус с камерой сгорания, отделенной вертикальной перегородкой от камеры дожигания и с колосниковой решеткой, образованной перфорированными трубами, отличающийс я тем, что трубы колосниковой решетки установлены с пересечением плоскости перегородки и заведены в камеру дожигания. 2. Теплогенератор по п.1, о т л и ч a tout и й с я тем, что нижний торец перегородки расположен ниже уровня образующих труб колосниковой решетки. Целью изобретения является повышение экономичности путем увеличения полноты сгорания топлива. В теплогенераторе, содержащем корпус с камерой сгорания, отделенной вертикальной перегородкой от камеры дожигания, и с колосниковой решеткой, образованной перфорированными трубами, трубы колосниковой решетки установлены с пересечением плоскости перегородки и заведены в камеру дожигания. При этом нижний торец перегородки может быть расположен ниже уровня образующих труб колосниковой решетки. На чертеже схематично изображен теплогенератор, общий вид. Теплогенератор содержит корпус 1 с камерой 2 сгорания, отделенной вертикальной перегородкой 3 от камеры 4 дожигания и с колосниковой решеткой, образованной перфорированными трубами 5. Трубы 5 колосниковой решетки установлены с пересечением плоскости перегородки 3 и заведены в камеру 4 дожигания. Нижний торец пере С > 0 0 ON СЛ 12865 городки 3 может быть расположен ниже уровня образующих труб 5 колосниковой решетки Корпус 1 снабжен дымоходом 6, загрузочной дверцей 7 и подколосниковым пространством в. Теплогенератор работает следующим образом. Загруженное в камеру сгорания 1 через дверцу 7 топливо горит на колосниковой 10 решетке, в трубы 5 которой подается воздух, истекающий затем в камеру 2 сгорания как первичный и в камеру 4 дожигания как вторичный. Образующиеся в камере сгорания продукты газификации, летучие компоненты топлива и смолы, направляются из камеры 2 сгорания через слой топлива в подколосниковое пространство 8 и далее в камеру 4 дожигания, где смешиваются с вторичным воздухом, догорают и удаляются из корпуса 1 в дымоход 6. Таким образом обеспечивается увеличение полноты сгорания топлива, что повышает экономичность работы теплогенератора. / hpodi/кты сгорані/я Упорядник на горени Техред М.Моргентал Замовлення 4087 Коректор О.Обручар Тираж Підписне Державне патентне відомство України, 254655. ГСП. Київ-53, Львівська пл., 8 відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна. 101
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat generator
Автори англійськоюChervonenko Volodymyr Ivanovych
Назва патенту російськоюТеплогенератор
Автори російськоюЧервоненко Владимир Иванович
МПК / Мітки
МПК: F23B 10/00
Мітки: теплогенератор
Код посилання
<a href="https://ua.patents.su/8-12865-teplogenerator.html" target="_blank" rel="follow" title="База патентів України">Теплогенератор</a>
Теплогенератор
Номер патенту: 11924
Опубліковано: 25.12.1996
Автор: Червоненко Володимир Іванович
МПК: F23B 10/00
Мітки: теплогенератор
Формула / Реферат:
Теплогенератор, содержащий камеру сгорания с колосниковой решеткой и вертикальной перегородкой из отдельных секций, установленных с зазором относительно друг друга, отличающийся тем, что, с целью повышения эксплуатационной надежности путем исключения скопления продуктов сгорания, секции перегородки выполнены в виде уголков, обращенных вершиной вверх с образованием между полками криволинейных каналов для прохода продуктов сгорания.
Топка
Номер патенту: 2949
Опубліковано: 26.12.1994
Автор: Червоненко Володимир Іванович
МПК: F23B 10/00
Мітки: топка
Формула / Реферат:
1. Топка, содержащая камеру сгорания с колосниковой решеткой и образующей выходной канал перфорированной перегородкой, а также камеру дожигания с входным окном, отличающаяся тем, что камера дожигания снабжена вторым входным окном, а перфорированная перегородка выполнена с возможностью перегораживания ею камеры сгорания по высоте.2. Топка по п. 1, отличающаяся тем, что она дополнительно содержит шиберное устройство, регулирующее...
Теплогенератор
Номер патенту: 6705
Опубліковано: 29.12.1994
Автор: Макаренко Валерій Леонідович
МПК: F26B 23/00
Мітки: теплогенератор
Формула / Реферат:
Теплогенератор, содержащий воздуходувку, трубу для подготовки топливовоздушной смеси с коаксиально установленным в ней разделителем потока, выполненным в виде диффузора с коллектором для подачи топлива, стабилизатор пламени, выполненный в виде перфорированного конуса, обращенного вершиной в сторону разделителя потока, и камеру сгорания, отличающийся тем, что перфорированный конус стабилизатора пламени установлен в полости диффузора...
Топка для спалювання твердого топлива
Номер патенту: 11926
Опубліковано: 25.12.1996
Автори: Червоненко Володимир Іванович, Фінягін Олексій Петрович, Шевцов Олександр Єремєйович, Отичко Миколай Денисович
МПК: F23B 10/00
Мітки: топлива, спалювання, топка, твердого
Формула / Реферат:
Топка для сжигания твердого топлива, содержащая камеру сгорания с колосниковой решеткой и вертикальной перегородкой, образующей щелевидный выходной канал, и камеру дожигания с входным окном, сообщающимся со щелевидным каналом, и трубой подачи вторичного воздуха, отличающаяся тем, что, с целью повышения экономичности путем снижения недожога, перегородка выполнена перфорированной с уменьшающейся кверху степенью перфорации, входное окно...
Топка для спалювання твердого топлива
Номер патенту: 11925
Опубліковано: 25.12.1996
Автор: Червоненко Володимир Іванович
МПК: F23B 10/00
Мітки: спалювання, твердого, топлива, топка
Формула / Реферат:
Топка для сжигания твердого топлива по авт.св. № 1163087, отличающаяся тем, что, с целью повышения экономичности путем снижения затрат на ремонтные работы, вертикальная перфорированная перегородка выполнена составной из отдельных секций, каждая из которых индивидуально закреплена на стенках камеры сгорания с возможностью съема.
