Інформаційний стенд

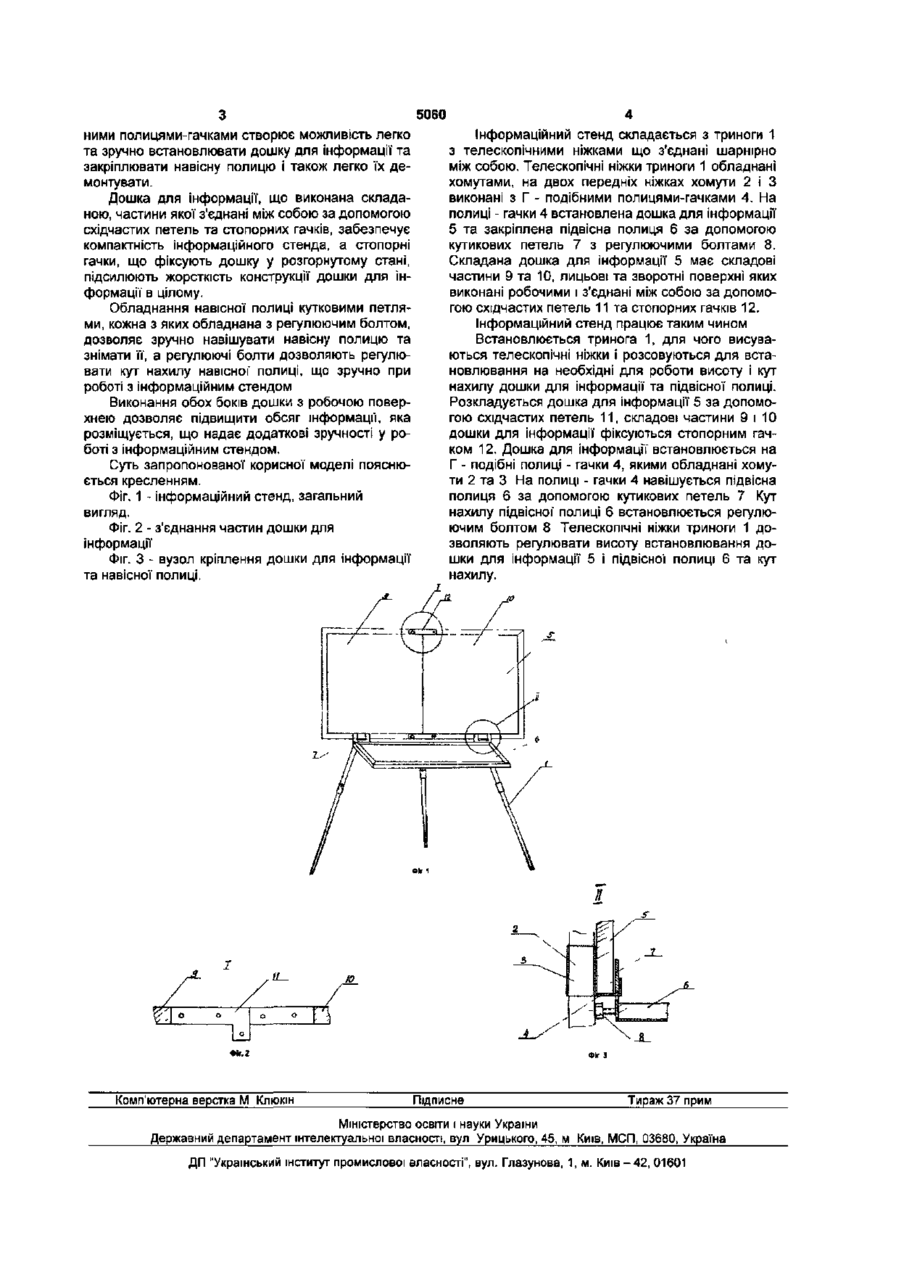

1. Інформаційний стенд, що містить стояк та засіб для відображення інформації, що встановлений з можливістю зняття, який відрізняється тим, що стояк являє собою триногу з телескопічними ніжками, що з'єднані шарнірно між собою та обладнані хомутами, хомути передніх ніжок виконані з Г-подібними полицями-гачками, на яких встановлена дошка для інформації та закріплена навісна полиця. 2. Інформаційний стенд за п.1, який відрізняється тим, що дошка для інформації' виконана складаною, при цьому її складові частини з'єднані за допомогою східчастих петель та стопорних гачків. 3. Інформаційний стенд за п 1, який відрізняється тим, що лицьова та зворотня поверхні дошки для інформації виконані робочими. 4 Інформаційний стенд за п 1, який відрізняється тим, що до навісної полиці приєднані дві кутикові петлі, кожна з яких обладнана регулюючим болтом. Корисна модель відноситься до спеціального обладнання, що пристосовано для відображення інформації і може бути використано як робоче місце маркетолога для проведення маркетинг - плану в бізнесній мережі, а також для зображення будьякої інформації в різних галузях діяльності людини (освіта, спорт, розваги, торгівля, реклама тощо) Відомий стенд для інформації, що містить опору зі стояком, який виконаний у вигляді призми, на бічних гранях якої, що встановлені з можливістю зняття в тримачах, розміщена інформація (А.С. № 622463 SU МПК7 А47 F5/10) Такий стенд має складну та металомістку конструкцію. Найбільш близьким аналогом до інформаційного стенда, що заявляється, вибраним як прототип, є стенд для інформації (Патент України №63086А МПК* А47К5/10), який містить опору, стояк та засіб для розміщення Інформації, що встановлений з можливістю зняття в тримачах, виконаний у вигляді підвіски. Цей інформаційний стенд громіздкий, не зручний для використання, а саме: для переміщення його в інше місце демонстрації інформації та для розміщення графічної інформації, крім цього, він не пристосований для відображення інформації з різних галузей діяльності людини (освіта, спорт, бізнес, торгівля тощо). В основу корисної моделі поставлена задача вдосконалення конструкції інформаційного стенда шляхом модифікації конструкції його складових частин, що забезпечує універсальність та компактність при використанні. Він придатний для роботи з ним при відображенні великого обсягу різної за формою зображення інформації та зручний при демонтажу та переміщенні в інше місце роботи з ним. Поставлена задача вирішується тим, що інформаційний стенд, який містить стояк та засіб для, відображення інформації, що встановлений з можливістю зняття, згідно з корисною моделлю, стояк являє собою триногу з телескопічними ніжками, що з'єднані шарнірно між собою та обладнані хомутами, хомути передніх ніжок виконані з Г - подібними полицями-гачками, на яких встановлена дошка для інформації та закріплена навісна полиця, дошка для інформації виконана складаною, при цьому її складові частини з'єднані за допомогою східчастих петель та стопорних гачків, лицьова та зворотня поверхні дошки для інформації виконані робочими, до навісної полиці приєднані дві кутикові петлі, кожна з яких має регулюючий болт. Виконання стояка у вигляді триноги з телескопічними ніжками, що з'єднані шарнірно між собою та обладнані хомутами, дозволяє регулювати інформаційний стенд за висотою, а також кутом нахилу дошки для Інформації та навісної полиці, зручно складати та розбирати його. Обладнання хомутів передніх ніжок Г - подіб (О о ю 5060 ними полиця ми-гачкам и створює можливість легко та зручно встановлювати дошку для інформації та закріплювати навісну полицю і також легко їх демонтувати. Дошка для інформації, що виконана складаною, частини якої з'єднані між собою за допомогою східчастих петель та стопорних гачків, забезпечує компактність інформаційного стенда, а стопорні гачки, що фіксують дошку у розгорнутому стані, підсилюють жорсткість конструкції дошки для інформації в цілому. Обладнання навісної полиці кутковими петлями, кожна з яких обладнана з регулюючим болтом, дозволяє зручно навішувати навісну полицю та знімати її, а регулюючі болти дозволяють регулювати кут нахилу навісної' полиці, що зручно при роботі з інформаційним стендом Виконання обох боків дошки з робочою поверхнею дозволяє підвищити обсяг інформації, яка розміщується, що надає додаткові зручності у роботі з інформаційним стендом. Суть запропонованої корисної моделі пояснюється кресленням. Фіг. 1 - Інформаційний стенд, загальний вигляд. Фіг. 2 - з'єднання частин дошки для інформації Фіг. З - вузол кріплення дошки для інформації та навісної полиці. Інформаційний стенд складається з триноги 1 з телескопічними ніжками що з'єднані шарнірно між собою. Телескопічні ніжки триноги 1 обладнані хомутами, на двох передніх ніжках хомути 2 і З виконані з Г - подібними полицями-гачками 4. На полиці - гачки 4 встановлена дошка для інформації 5 та закріплена підвісна полиця б за допомогою кутикових петель 7 з регулюючими болтами 8. Складана дошка для інформації 5 має складові частини 9 та 10, лицьові та зворотні поверхні яких виконані робочими і з'єднані між собою за допомогою східчастих петель 11 та стопорних гачків 12. Інформаційний стенд працює таким чином Встановлюється тринога 1, для чого висуваються телескопічні ніжки і розсовуються для встановлювання на необхідні для роботи висоту і кут нахилу дошки для інформації та підвісної полиці. Розкладується дошка для інформації 5 за допомогою східчастих петель 11, складові частини 9 і 10 дошки для інформації фіксуються стопорним гачком 12. Дошка для Інформації встановлюється на Г - подібні полиці - гачки 4, якими обладнані хомути 2 та З На полиці - гачки 4 навішується підвісна полиця 6 за допомогою кутикових петель 7 Кут нахилу підвісної полиці 6 встановлюється регулюючим болтом 8 Телескопічні ніжки триноги 1 дозволяють регулювати висоту встановлювання дошки для інформації 5 І підвісної полиці 6 та кут нахилу. п Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
