Спосіб вимірювання параметрів кодового струму в рейкових колах без ізолюючих стиків
Номер патенту: 50742
Опубліковано: 25.06.2010
Формула / Реферат
Спосіб вимірювання параметрів кодового струму в рейкових колах без ізолюючих стиків, при якому вимірюють даний струм через гальванічну розв'язку, який відрізняється тим, що в рейкових колах при відсутності ізолюючого стику (ІС) на вхідному кінці рейкового кола вимірюють струм на станції або в релейній шафі при вступі потягу на зону додаткового шунтування (ЗДШ) перед колійним приймачем на елементі, що може сприймати частоту кодового струму; далі обчислюють значення кодового струму в рейках з урахуванням відомих параметрів апаратури живильного (або релейного) кінця, а після цього на вхідному кінці додатково враховують наявність ЗДШ і обчислюють струм в кінці даної зони.
Текст

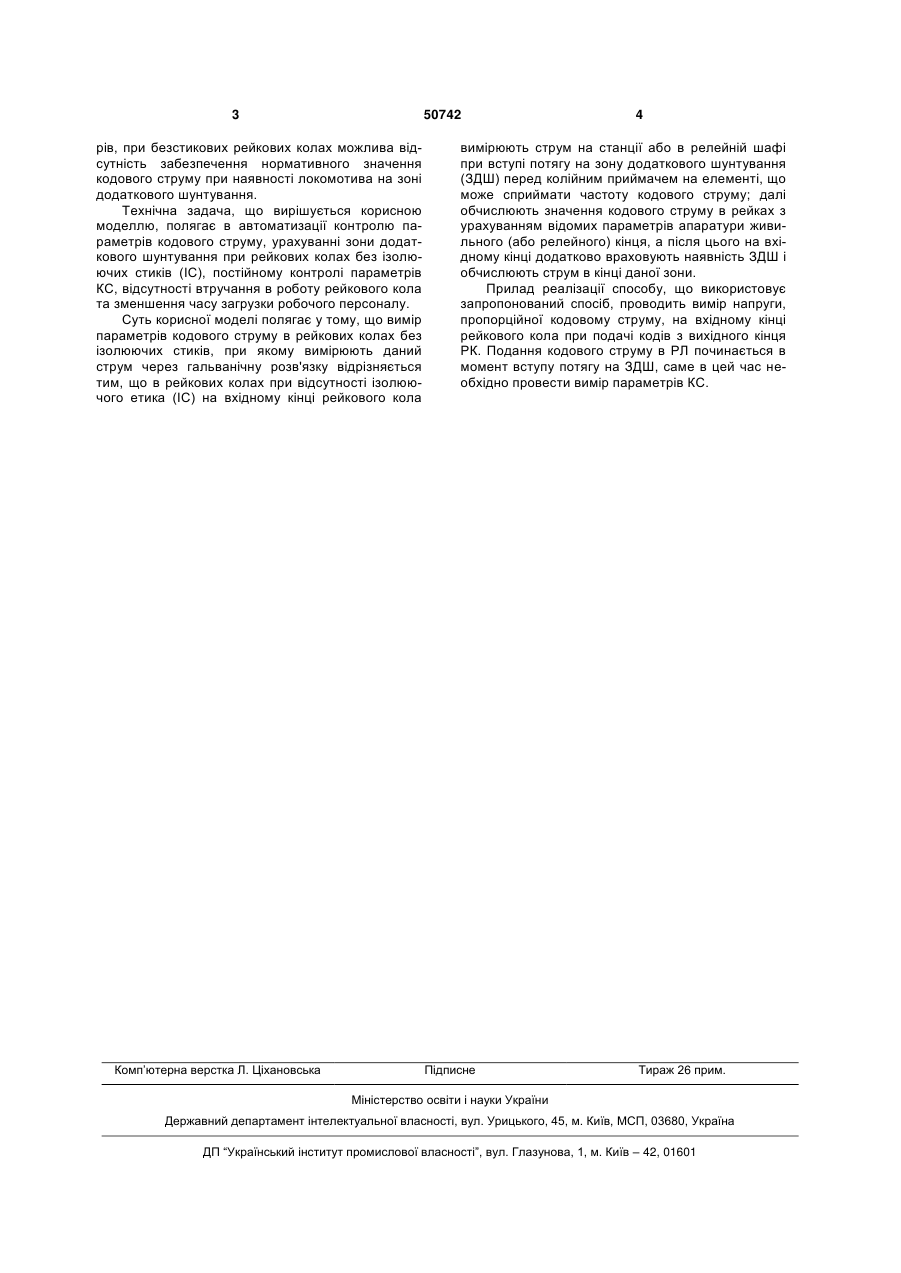

Спосіб вимірювання параметрів кодового струму в рейкових колах без ізолюючих стиків, при якому вимірюють даний струм через гальванічну 3 50742 рів, при безстикових рейкових колах можлива відсутність забезпечення нормативного значення кодового струму при наявності локомотива на зоні додаткового шунтування. Технічна задача, що вирішується корисною моделлю, полягає в автоматизації контролю параметрів кодового струму, урахуванні зони додаткового шунтування при рейкових колах без ізолюючих стиків (ІС), постійному контролі параметрів КС, відсутності втручання в роботу рейкового кола та зменшення часу загрузки робочого персоналу. Суть корисної моделі полягає у тому, що вимір параметрів кодового струму в рейкових колах без ізолюючих стиків, при якому вимірюють даний струм через гальванічну розв'язку відрізняється тим, що в рейкових колах при відсутності ізолюючого етика (ІС) на вхідному кінці рейкового кола Комп’ютерна верстка Л. Ціхановська 4 вимірюють струм на станції або в релейній шафі при вступі потягу на зону додаткового шунтування (ЗДШ) перед колійним приймачем на елементі, що може сприймати частоту кодового струму; далі обчислюють значення кодового струму в рейках з урахуванням відомих параметрів апаратури живильного (або релейного) кінця, а після цього на вхідному кінці додатково враховують наявність ЗДШ і обчислюють струм в кінці даної зони. Прилад реалізації способу, що використовує запропонований спосіб, проводить вимір напруги, пропорційної кодовому струму, на вхідному кінці рейкового кола при подачі кодів з вихідного кінця РК. Подання кодового струму в РЛ починається в момент вступу потягу на ЗДШ, саме в цей час необхідно провести вимір параметрів КС. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measuring parameters of code current in track circuits without insulated joints
Автори англійськоюHavryliuk Volodymyr Illich, Romantsev Ivan Olehovych
Назва патенту російськоюСпособ измерения параметров кодового тока в рельсовых цепях без изолирующих стыков
Автори російськоюГаврилюк Владимир Ильич, Романцев Иван Олегович
МПК / Мітки
МПК: B61L 25/00
Мітки: вимірювання, спосіб, рейкових, струму, колах, кодового, параметрів, ізолюючих, стиків
