Вимірювач вологості

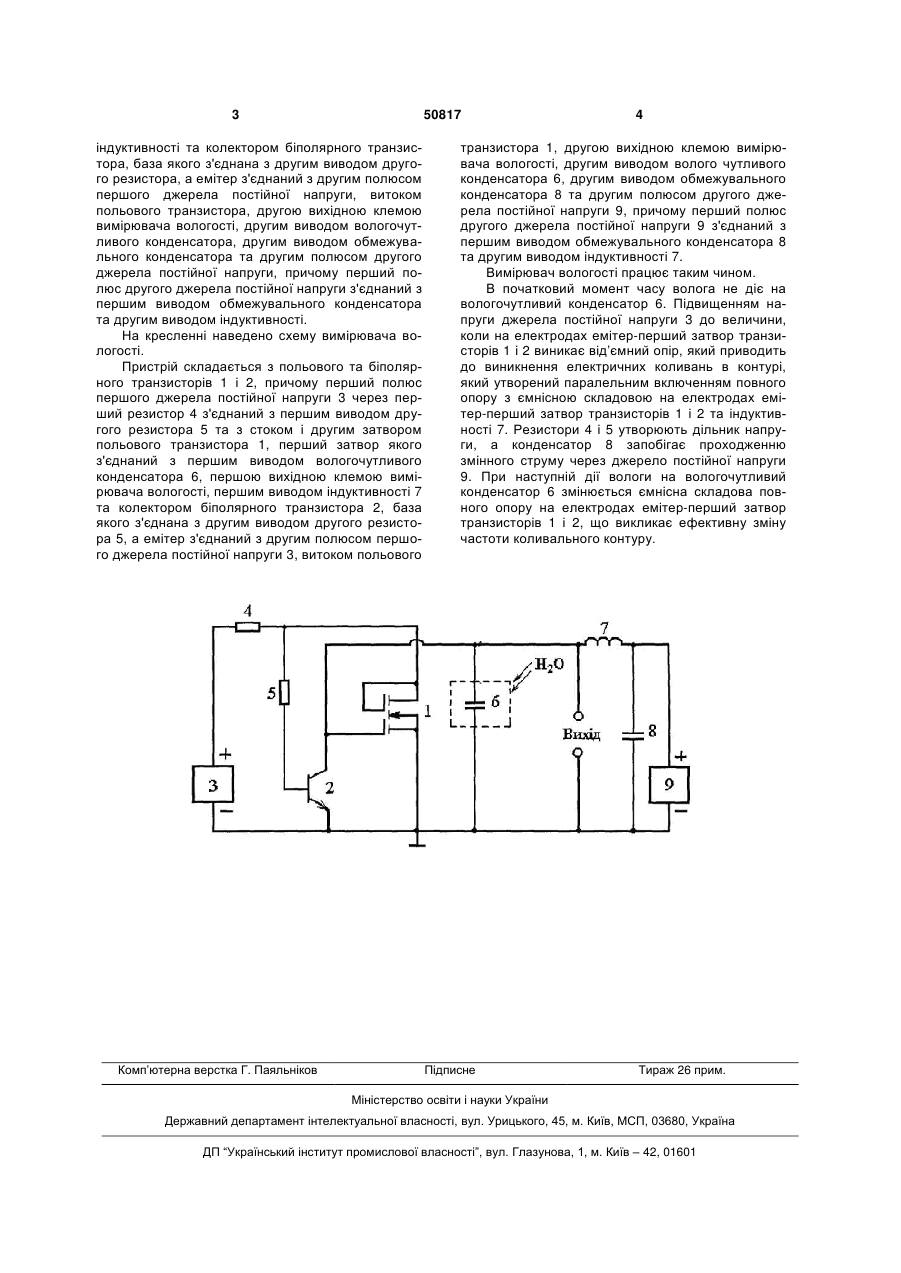

Вимірювач вологості, який містить джерело постійної напруги, польовий транзистор, який відрізняється тим, що в нього введено біполярний транзистор, два резистори, обмежувальний конденсатор, вологочутливий конденсатор, індуктивність та друге джерело постійної напруги, причому перший полюс першого джерела постійної напруги через перший резистор з'єднаний з першим виво 3 50817 індуктивності та колектором біполярного транзистора, база якого з'єднана з другим виводом другого резистора, а емітер з'єднаний з другим полюсом першого джерела постійної напруги, витоком польового транзистора, другою вихідною клемою вимірювача вологості, другим виводом вологочутливого конденсатора, другим виводом обмежувального конденсатора та другим полюсом другого джерела постійної напруги, причому перший полюс другого джерела постійної напруги з'єднаний з першим виводом обмежувального конденсатора та другим виводом індуктивності. На кресленні наведено схему вимірювача вологості. Пристрій складається з польового та біполярного транзисторів 1 і 2, причому перший полюс першого джерела постійної напруги 3 через перший резистор 4 з'єднаний з першим виводом другого резистора 5 та з стоком і другим затвором польового транзистора 1, перший затвор якого з'єднаний з першим виводом вологочутливого конденсатора 6, першою вихідною клемою вимірювача вологості, першим виводом індуктивності 7 та колектором біполярного транзистора 2, база якого з'єднана з другим виводом другого резистора 5, а емітер з'єднаний з другим полюсом першого джерела постійної напруги 3, витоком польового Комп’ютерна верстка Г. Паяльніков 4 транзистора 1, другою вихідною клемою вимірювача вологості, другим виводом волого чутливого конденсатора 6, другим виводом обмежувального конденсатора 8 та другим полюсом другого джерела постійної напруги 9, причому перший полюс другого джерела постійної напруги 9 з'єднаний з першим виводом обмежувального конденсатора 8 та другим виводом індуктивності 7. Вимірювач вологості працює таким чином. В початковий момент часу волога не діє на вологочутливий конденсатор 6. Підвищенням напруги джерела постійної напруги 3 до величини, коли на електродах емітер-перший затвор транзисторів 1 і 2 виникає від’ємний опір, який приводить до виникнення електричних коливань в контурі, який утворений паралельним включенням повного опору з ємнісною складовою на електродах емітер-перший затвор транзисторів 1 і 2 та індуктивності 7. Резистори 4 і 5 утворюють дільник напруги, а конденсатор 8 запобігає проходженню змінного струму через джерело постійної напруги 9. При наступній дії вологи на вологочутливий конденсатор 6 змінюється ємнісна складова повного опору на електродах емітер-перший затвор транзисторів 1 і 2, що викликає ефективну зміну частоти коливального контуру. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
