Перетворювач вологості з частотним виходом

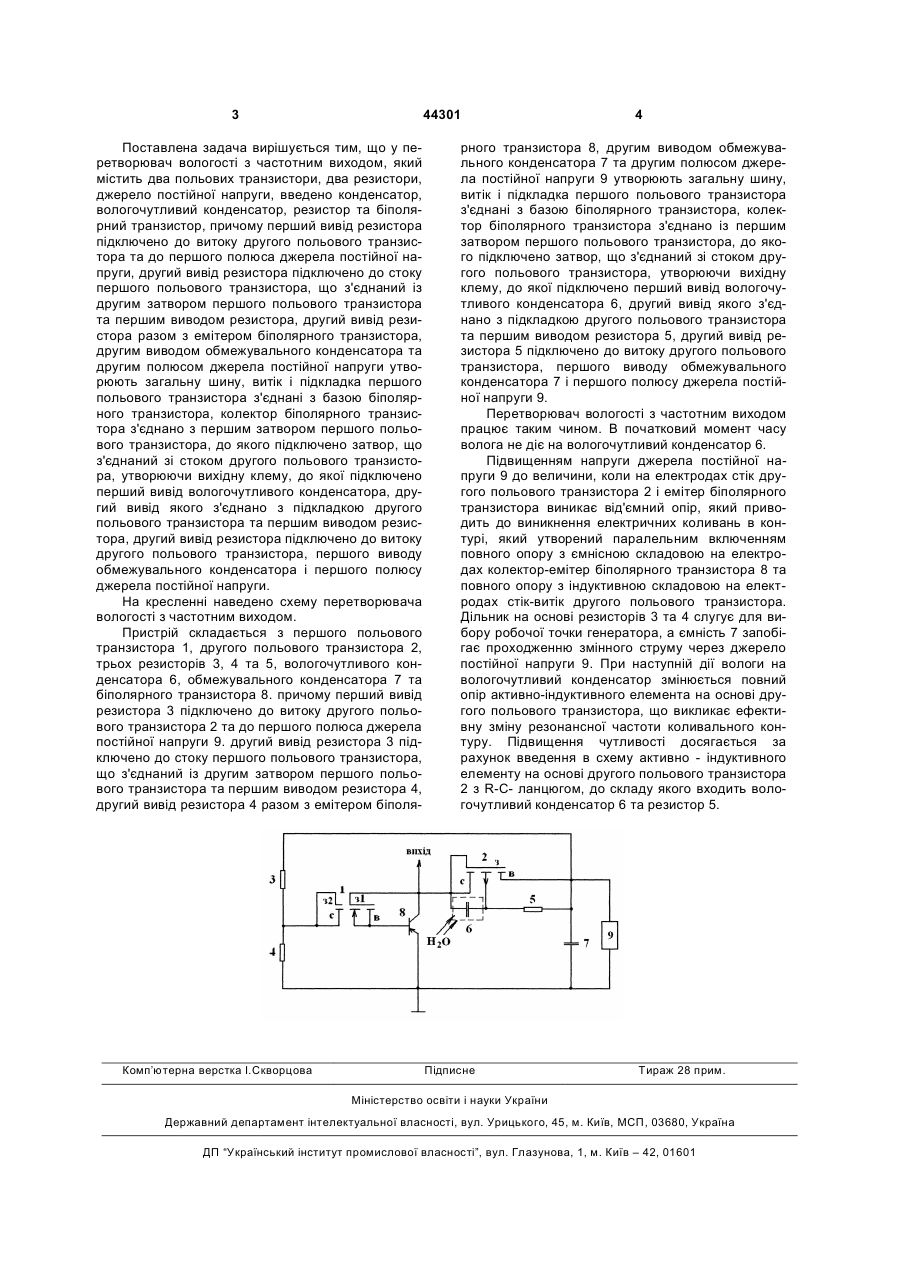

Перетворювач вологості з частотним виходом, що складається з двох польових транзисторів, двох резисторів, джерела постійної напруги, який відрізняється тим, що у нього введено конденсатор, вологочутливий конденсатор, резистор та біполярний транзистор, причому перший вивід резистора підключено до витоку другого польового транзистора та до першого полюса джерела постійної напруги, другий вивід резистора підключено до стоку першого польового транзистора, що 3 44301 Поставлена задача вирішується тим, що у перетворювач вологості з частотним виходом, який містить два польових транзистори, два резистори, джерело постійної напруги, введено конденсатор, вологочутливий конденсатор, резистор та біполярний транзистор, причому перший вивід резистора підключено до витоку другого польового транзистора та до першого полюса джерела постійної напруги, другий вивід резистора підключено до стоку першого польового транзистора, що з'єднаний із другим затвором першого польового транзистора та першим виводом резистора, другий вивід резистора разом з емітером біполярного транзистора, другим виводом обмежувального конденсатора та другим полюсом джерела постійної напруги утворюють загальну шину, витік і підкладка першого польового транзистора з'єднані з базою біполярного транзистора, колектор біполярного транзистора з'єднано з першим затвором першого польового транзистора, до якого підключено затвор, що з'єднаний зі стоком другого польового транзистора, утворюючи вихідну клему, до якої підключено перший вивід вологочутливого конденсатора, другий вивід якого з'єднано з підкладкою другого польового транзистора та першим виводом резистора, другий вивід резистора підключено до витоку другого польового транзистора, першого виводу обмежувального конденсатора і першого полюсу джерела постійної напруги. На кресленні наведено схему перетворювача вологості з частотним виходом. Пристрій складається з першого польового транзистора 1, другого польового транзистора 2, трьох резисторів 3, 4 та 5, вологочутливого конденсатора 6, обмежувального конденсатора 7 та біполярного транзистора 8. причому перший вивід резистора 3 підключено до витоку другого польового транзистора 2 та до першого полюса джерела постійної напруги 9. другий вивід резистора 3 підключено до стоку першого польового транзистора, що з'єднаний із другим затвором першого польового транзистора та першим виводом резистора 4, другий вивід резистора 4 разом з емітером біполя Комп’ютерна верстка І.Скворцова 4 рного транзистора 8, другим виводом обмежувального конденсатора 7 та другим полюсом джерела постійної напруги 9 утворюють загальну шину, витік і підкладка першого польового транзистора з'єднані з базою біполярного транзистора, колектор біполярного транзистора з'єднано із першим затвором першого польового транзистора, до якого підключено затвор, що з'єднаний зі стоком другого польового транзистора, утворюючи вихідну клему, до якої підключено перший вивід вологочутливого конденсатора 6, другий вивід якого з'єднано з підкладкою другого польового транзистора та першим виводом резистора 5, другий вивід резистора 5 підключено до витоку другого польового транзистора, першого виводу обмежувального конденсатора 7 і першого полюсу джерела постійної напруги 9. Перетворювач вологості з частотним виходом працює таким чином. В початковий момент часу волога не діє на вологочутливий конденсатор 6. Підвищенням напруги джерела постійної напруги 9 до величини, коли на електродах стік другого польового транзистора 2 і емітер біполярного транзистора виникає від'ємний опір, який приводить до виникнення електричних коливань в контурі, який утворений паралельним включенням повного опору з ємнісною складовою на електродах колектор-емітер біполярного транзистора 8 та повного опору з індуктивною складовою на електродах стік-витік другого польового транзистора. Дільник на основі резисторів 3 та 4 слугує для вибору робочої точки генератора, а ємність 7 запобігає проходженню змінного струму через джерело постійної напруги 9. При наступній дії вологи на вологочутливий конденсатор змінюється повний опір активно-індуктивного елемента на основі другого польового транзистора, що викликає ефективну зміну резонансної частоти коливального контуру. Підвищення чутливості досягається за рахунок введення в схему активно - індуктивного елементу на основі другого польового транзистора 2 з R-C- ланцюгом, до складу якого входить вологочутливий конденсатор 6 та резистор 5. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
