Пристрій для збирання рицини

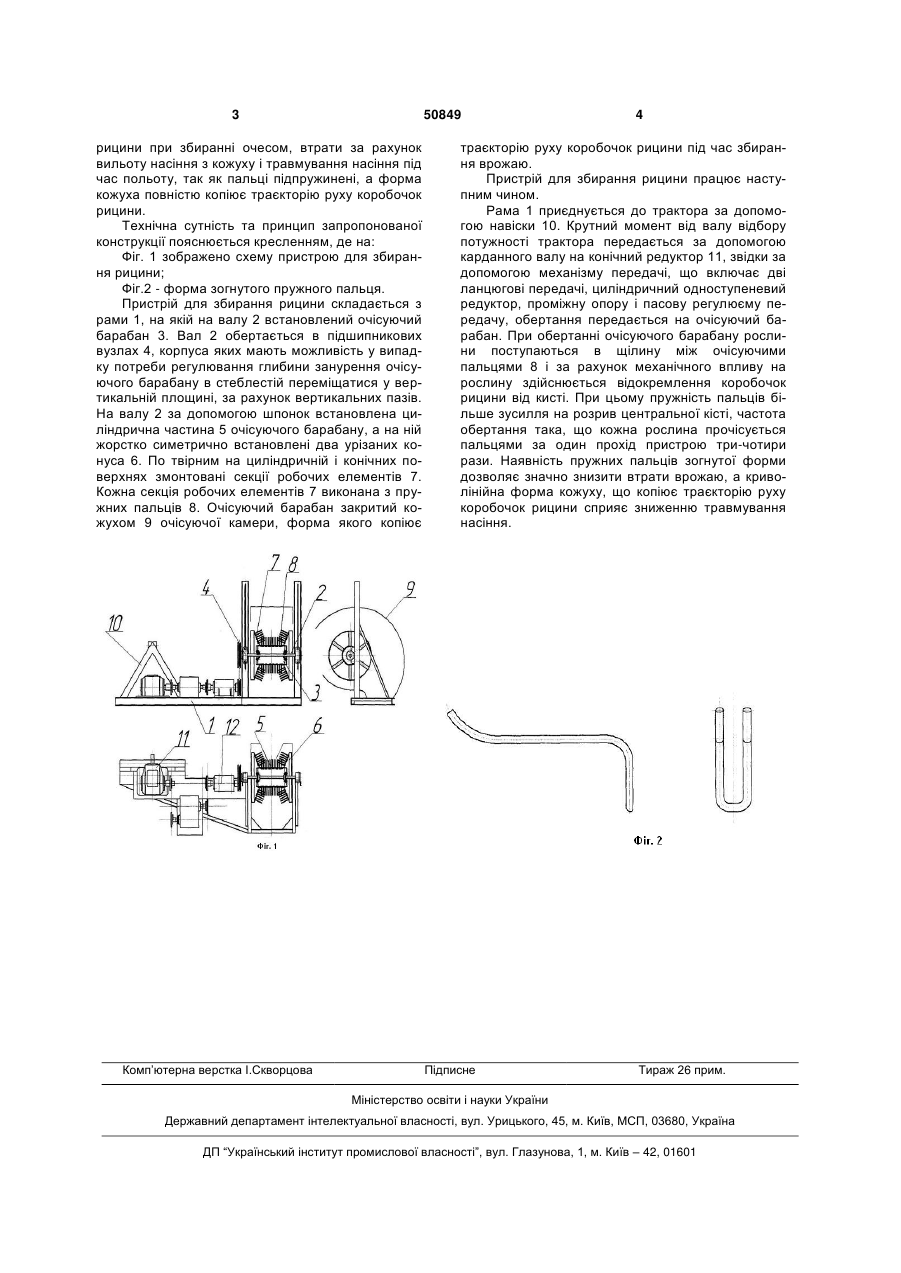

Пристрій для збирання рицини, що складається з рами, на якій встановлений очісуючий барабан, виконаний у вигляді циліндра, кожуха криволінійної форми і привода робочого органу, який відрізняється тим, що по твірних барабана розташовані вигнуті пружні пальці, а кожух очісуючої камери має таку форму, що копіює траєкторію руху коробочок рицини. (19) (21) u200913555 (22) 25.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ГОЛОВІН СЕРГІЙ ВОЛОДИМИРОВИЧ, ЛЕЖЕНКІН ОЛЕКСАНДР МИКОЛАЙОВИЧ, ДІДУР ВОЛОДИМИР АКСЕНТІЙОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 50849 рицини при збиранні очесом, втрати за рахунок вильоту насіння з кожуху і травмування насіння під час польоту, так як пальці підпружинені, а форма кожуха повністю копіює траєкторію руху коробочок рицини. Технічна сутність та принцип запропонованої конструкції пояснюється кресленням, де на: Фіг. 1 зображено схему пристрою для збирання рицини; Фіг.2 - форма зогнутого пружного пальця. Пристрій для збирання рицини складається з рами 1, на якій на валу 2 встановлений очісуючий барабан 3. Вал 2 обертається в підшипникових вузлах 4, корпуса яких мають можливість у випадку потреби регулювання глибини занурення очісуючого барабану в стеблестій переміщатися у вертикальній площині, за рахунок вертикальних пазів. На валу 2 за допомогою шпонок встановлена циліндрична частина 5 очісуючого барабану, а на ній жорстко симетрично встановлені два урізаних конуса 6. По твірним на циліндричній і конічних поверхнях змонтовані секції робочих елементів 7. Кожна секція робочих елементів 7 виконана з пружних пальців 8. Очісуючий барабан закритий кожухом 9 очісуючої камери, форма якого копіює Комп’ютерна верстка І.Скворцова 4 траєкторію руху коробочок рицини під час збирання врожаю. Пристрій для збирання рицини працює наступним чином. Рама 1 приєднується до трактора за допомогою навіски 10. Крутний момент від валу відбору потужності трактора передається за допомогою карданного валу на конічний редуктор 11, звідки за допомогою механізму передачі, що включає дві ланцюгові передачі, циліндричний одноступеневий редуктор, проміжну опору і пасову регулюєму передачу, обертання передається на очісуючий барабан. При обертанні очісуючого барабану рослини поступаються в щілину між очісуючими пальцями 8 і за рахунок механічного впливу на рослину здійснюється відокремлення коробочок рицини від кисті. При цьому пружність пальців більше зусилля на розрив центральної кісті, частота обертання така, що кожна рослина прочісується пальцями за один прохід пристрою три-чотири рази. Наявність пружних пальців зогнутої форми дозволяє значно знизити втрати врожаю, а криволінійна форма кожуху, що копіює траєкторію руху коробочок рицини сприяє зниженню травмування насіння. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
