Спосіб визначення опору ізоляції баласту рейкової лінії
Номер патенту: 50848
Опубліковано: 25.06.2010
Автори: Дунаєв Дмитро Володимирович, Гаврилюк Володимир Ілліч, Романцев Іван Олегович
Формула / Реферат
Спосіб визначення опору ізоляції баласту рейкової лінії, при якому визначають даний опір зі вторинних параметрів рейкової лінії (РЛ), який відрізняється тим, що відомим пристроєм вимірюють напругу на рейковій лінії в одній точці, далі вимірюють напругу та струм на певній відстані у напрямі підключення апаратури релейного кінця, після цього за відомою формулою знаходять опір ізоляції баласту для частоти сигнального струму, далі наступні виміри напруги та струмів проводять аналогічно декілька раз із зсувом, а остаточне значення опору ізоляції баласту РЛ визначають як середнє арифметичне значення отриманих попередньо величин.
Текст

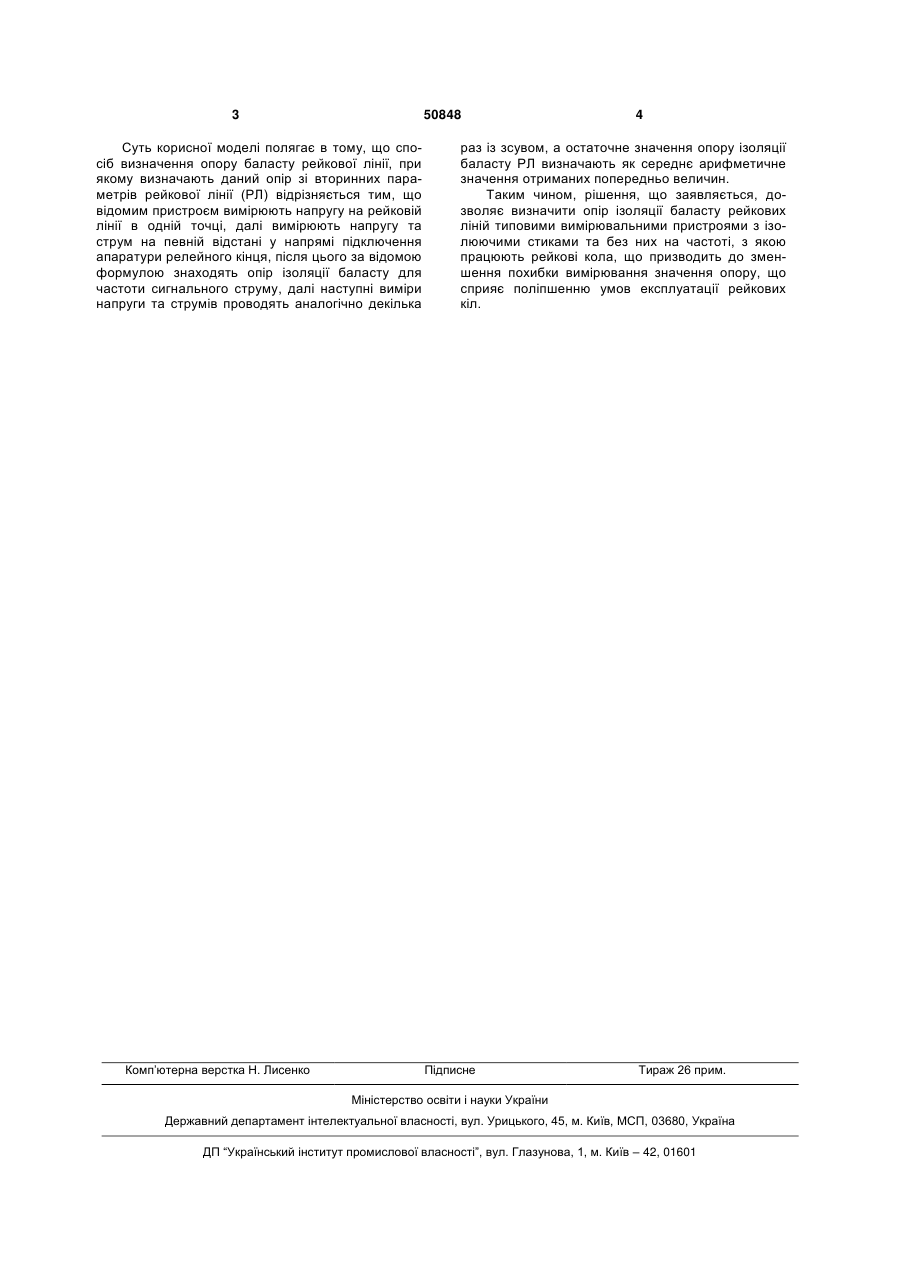

Спосіб визначення опору ізоляції баласту рейкової лінії, при якому визначають даний опір зі 3 50848 Суть корисної моделі полягає в тому, що спосіб визначення опору баласту рейкової лінії, при якому визначають даний опір зі вторинних параметрів рейкової лінії (РЛ) відрізняється тим, що відомим пристроєм вимірюють напругу на рейковій лінії в одній точці, далі вимірюють напругу та струм на певній відстані у напрямі підключення апаратури релейного кінця, після цього за відомою формулою знаходять опір ізоляції баласту для частоти сигнального струму, далі наступні виміри напруги та струмів проводять аналогічно декілька Комп’ютерна верстка Н. Лиcенко 4 раз із зсувом, а остаточне значення опору ізоляції баласту РЛ визначають як середнє арифметичне значення отриманих попередньо величин. Таким чином, рішення, що заявляється, дозволяє визначити опір ізоляції баласту рейкових ліній типовими вимірювальними пристроями з ізолюючими стиками та без них на частоті, з якою працюють рейкові кола, що призводить до зменшення похибки вимірювання значення опору, що сприяє поліпшенню умов експлуатації рейкових кіл. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining insulation resistance of ballast of rail line
Автори англійськоюHavryliuk Volodymyr Illich, Romantsev Ivan Olehovych, Dunaiev Dmytro Volodymyrovych
Назва патенту російськоюСпособ определения сопротивления изоляции балласта рельсовой линии
Автори російськоюГаврилюк Владимир Ильич, Романцев Иван Олегович, Дунаев Дмитрий Владимирович
МПК / Мітки
МПК: B61L 25/00
Мітки: лінії, рейкової, баласту, ізоляції, опору, визначення, спосіб
Код посилання
<a href="https://ua.patents.su/2-50848-sposib-viznachennya-oporu-izolyaci-balastu-rejjkovo-lini.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення опору ізоляції баласту рейкової лінії</a>
