Трипродуктовий гідроциклон для класифікації вугільних шламів

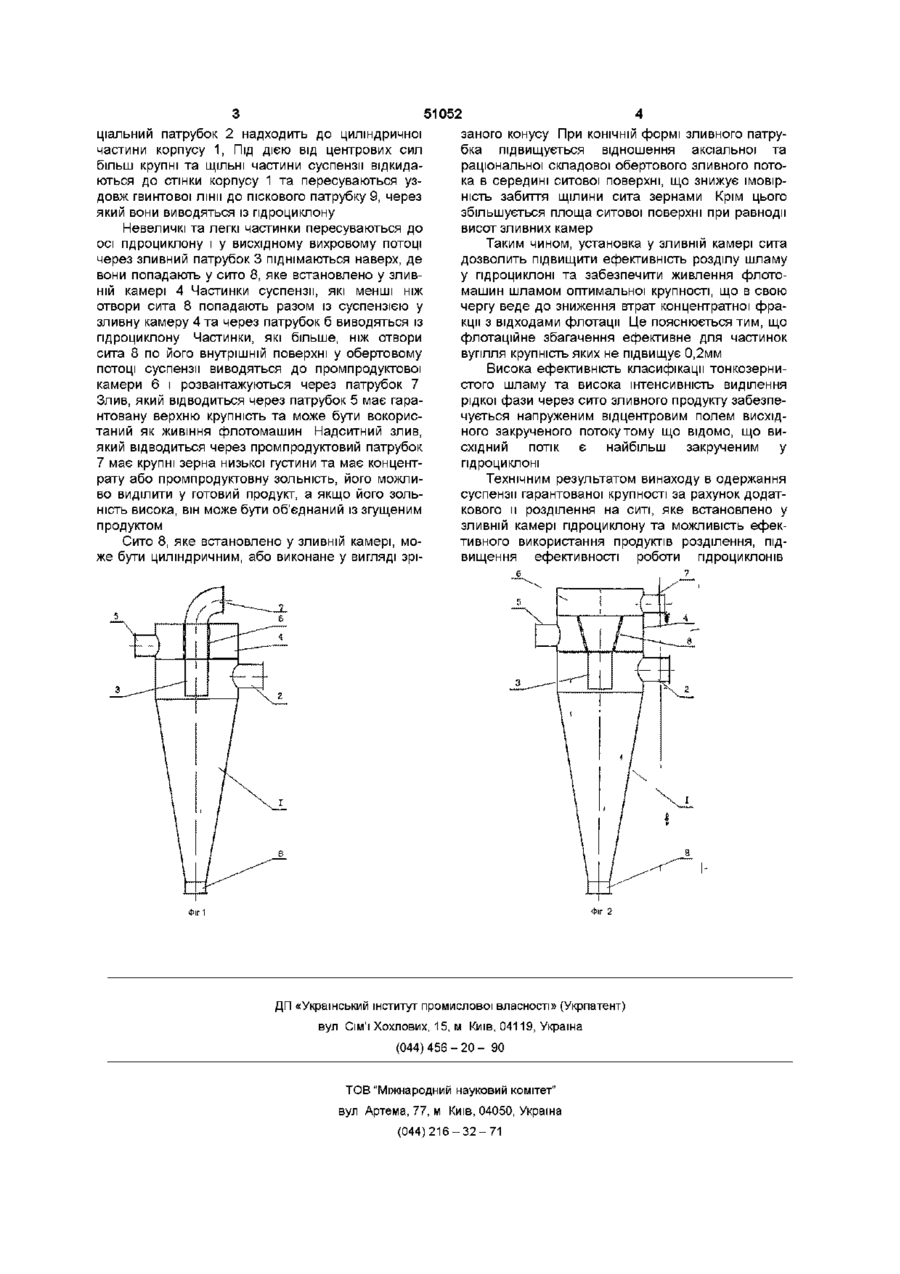

1 Трипродуктовий гідроциклон для класифікації вугільних шламів, який містить циліндроконічний корпус з тангенціальним жи вильним патрубком, зливний патрубок, камеру зливу та піскову насадку, який відрізняється тим, що у камері зливу СПІВВІСНО зі зливним патрубком та спряжено з ним встановлено сито, яке виконане у формі тіла обертання з радіусом у МІСЦІ спряження зі зливним патрубком, який рівний радіусу зливного патрубка 2 Гідроциклон за п 1, який відрізняється тим, що сито виконане циліндричним 3 Гідроциклон за п 1, який відрізняється тим, що сито виконано у вигляді зрізаного конуса, спряженого зі зливним патрубком меншою основою Винахід стосується збагачення корисних копалин і може бути використаний для класифікації, зернистих матеріалів по крупності у вугільній, ХІМІЧНІЙ та інших галузях промисловості ВІДОМІ трипродуктові гідроциклони, які описані у книзі "Гидроциклоны на обогатительных фабриках" авт А И Поваров и др, М, Недра,І978, стр І85І94 Відомий трипродуктовий гідроциклон включав циліндро-конічний корпус з тангенціальним живільним патрубком, зливну камеру, трубу для виводу промпродукти та піскову насадку Недоліком відомого пдроциклона є низька ефективність розділу із-за виносу крупних частинок до зливної камери За прототип винаходу прийнято трипродуктовий гідроциклон для збагачення корисних копалин по а с № 825146, кл ВОЗЦ5/34 Гідроциклон містить циліндро-конічний корпус з тангенціальним живільним патрубком для вводу пульпи, зливний патрубок, камеру злива з патрубком для його виводу, промпродуктову трубу з аеріруючим пристроєм та піскову насадку Недоліком прототипу є низька ефективність класифікації зливного продукта, тому що крупні частини шламу попадають у камеру злива з очищеною частиною шламу В основу винаходу поставлено задачу створення трипродуктового гідроциклону для класифі кації вугільних шламів, в якому можливо було б здійснити додаткову класифікацію злива який надходить до камери злива, що дав можливість мати зливний продукт гарантованої верхньої крупності Поставлена задача вирішіться таким чином, що у трипродуктовому гідроциклоні для класифікації вугільних шламів, який містить циліндроконічний корпус з тангенціальним живільним патрубком, зливний патрубок, камеру злива та піскову насадку, стосовно винаходу у камері злива соосно із зливним патрубком та спряжено з ним встановлено сито, яке виконане у формі тіла обертання з радіусом у МІСТІ спряження із зливним патрубком, який дорівнює радіусу зливного патрубка Сито може бути виконане циліндричним або у вигляді зрізаного конусу На приведених кресленнях зображено На фіг 1 - загальний вид трилродуквового гідроциклону з циліндричним ситом, на фіг 2 - загальний вид трипродуктового гідроциклону з ситом у вигляді зрізаного конусу Гідроциклон містить циліндро-конічний корпус 1 з тангенціальним живільним патрубком 2, зливной патрубок 3, камеру 4 злива з патрубком 5 для виводу злива та камеру 6 промпродукту з патрубком 7 У камері 4 злива встановлено сито 8, а у нижній частині корпусу 1 піскову насадку 9 Гідроциклон працює таким чином Вихідна суспензія під натиском через танген ю о ю 51052 заного конусу При КОНІЧНІЙ формі зливного патрубка підвищується відношення аксіальної та раціональної складової обертового зливного потока в середині ситової поверхні, що знижує імовірність забиття щілини сита зернами Крім цього збільшується площа ситової поверхні при равнодм висот зливних камер Таким чином, установка у зливній камері сита дозволить підвищити ефективність розділу шламу у гідроциклоні та забезпечити живлення флотомашин шламом оптимальної крупності, що в свою чергу веде до зниження втрат концентратної фракції з відходами флотації Це пояснюється тим, що флотаційне збагачення ефективне для частинок вугілля крупність яких не підвищує 0,2мм Висока ефективність класифікації тонкозернистого шламу та висока інтенсивність виділення рідкої фази через сито зливного продукту забезпечується напруженим відцентровим полем висхідного закрученого потоку тому що відомо, що висхідний потік є найбільш закрученим у гідроциклоні Технічним результатом винаходу в одержання суспензії гарантованої крупності за рахунок додаткового и розділення на ситі, яке встановлено у зливній камері гідроциклону та можливість ефективного використання продуктів розділення, підСито 8, яке встановлено у зливній камері, мовищення ефективності роботи гідроциклонів же бути циліндричним, або виконане у вигляді зрі ціальний патрубок 2 надходить до циліндричної частини корпусу 1, Під дією від центрових сил більш крупні та ЩІЛЬНІ частини суспензії відкидаються до стінки корпусу 1 та пересуваються уздовж гвинтової лінії до піскового патрубку 9, через який вони виводяться із гідроциклону Невеличкі та легкі частинки пересуваються до осі гідроциклону і у висхідному вихровому потоці через зливний патрубок 3 піднімаються наверх, де вони попадають у сито 8, яке встановлено у зливній камері 4 Частинки суспензії, які менші ніж отвори сита 8 попадають разом із суспензією у зливну камеру 4 та через патрубок б виводяться із гідроциклону Частинки, які більше, ніж отвори сита 8 по його внутрішній поверхні у обертовому потоці суспензії виводяться до промпродуктової камери 6 і розвантажуються через патрубок 7 Злив, який відводиться через патрубок 5 має гарантовану верхню крупність та може бути вокористаний як живіння флотомашин Надситний злив, який відводиться через промпродуктовий патрубок 7 має крупні зерна низької густини та має концентрату або промпродуктовну зольність, його можливо виділити у готовий продукт, а якщо його зольність висока, він може бути об'єднаний із згущеним продуктом б JL ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 7
