Добувний модуль озерних сапропелів

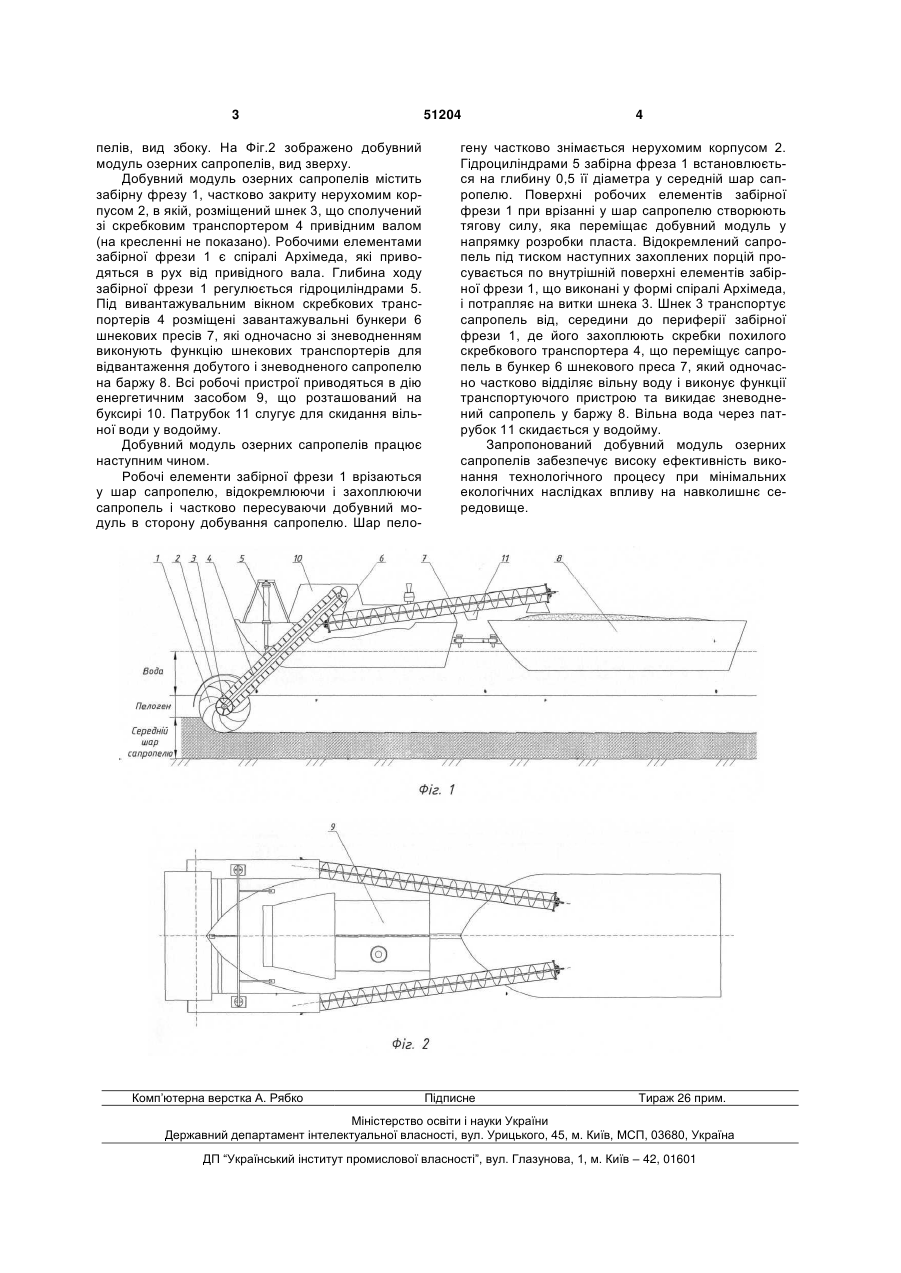

Добувний модуль озерних сапропелів, що містить шнек, нерухомий корпус, який відрізняється тим, що робочі елементи забірної фрези виконані у вигляді спіралі Архімеда, що приводяться в обертовий рух від привідного вала, а для зневоднення добутого матеріалу використовуються шнекові преси. (19) (21) u200913286 (22) 21.12.2009 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) ХЛОПЕЦЬКИЙ РОМАН АНДРІЙОВИЧ, ДІДУХ ВОЛОДИМИР ФЕДОРОВИЧ, ШИМЧУК ОЛЕКСАНДР ПЕТРОВИЧ, СУХОВЕЦЬКИЙ АНАТОЛІЙ СТАНІСЛАВОВИЧ 3 пелів, вид збоку. На Фіг.2 зображено добувний модуль озерних сапропелів, вид зверху. Добувний модуль озерних сапропелів містить забірну фрезу 1, частково закриту нерухомим корпусом 2, в якій, розміщений шнек 3, що сполучений зі скребковим транспортером 4 привідним валом (на кресленні не показано). Робочими елементами забірної фрези 1 є спіралі Архімеда, які приводяться в рух від привідного вала. Глибина ходу забірної фрези 1 регулюється гідроциліндрами 5. Під вивантажувальним вікном скребкових транспортерів 4 розміщені завантажувальні бункери 6 шнекових пресів 7, які одночасно зі зневодненням виконують функцію шнекових транспортерів для відвантаження добутого і зневодненого сапропелю на баржу 8. Всі робочі пристрої приводяться в дію енергетичним засобом 9, що розташований на буксирі 10. Патрубок 11 слугує для скидання вільної води у водойму. Добувний модуль озерних сапропелів працює наступним чином. Робочі елементи забірної фрези 1 врізаються у шар сапропелю, відокремлюючи і захоплюючи сапропель і частково пересуваючи добувний модуль в сторону добування сапропелю. Шар пело Комп’ютерна верстка А. Рябко 51204 4 гену частково знімається нерухомим корпусом 2. Гідроциліндрами 5 забірна фреза 1 встановлюється на глибину 0,5 її діаметра у середній шар сапропелю. Поверхні робочих елементів забірної фрези 1 при врізанні у шар сапропелю створюють тягову силу, яка переміщає добувний модуль у напрямку розробки пласта. Відокремлений сапропель під тиском наступних захоплених порцій просувається по внутрішній поверхні елементів забірної фрези 1, що виконані у формі спіралі Архімеда, і потрапляє на витки шнека 3. Шнек 3 транспортує сапропель від, середини до периферії забірної фрези 1, де його захоплюють скребки похилого скребкового транспортера 4, що переміщує сапропель в бункер 6 шнекового преса 7, який одночасно частково відділяє вільну воду і виконує функції транспортуючого пристрою та викидає зневоднений сапропель у баржу 8. Вільна вода через патрубок 11 скидається у водойму. Запропонований добувний модуль озерних сапропелів забезпечує високу ефективність виконання технологічного процесу при мінімальних екологічних наслідках впливу на навколишнє середовище. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
