Вібровипромінювач

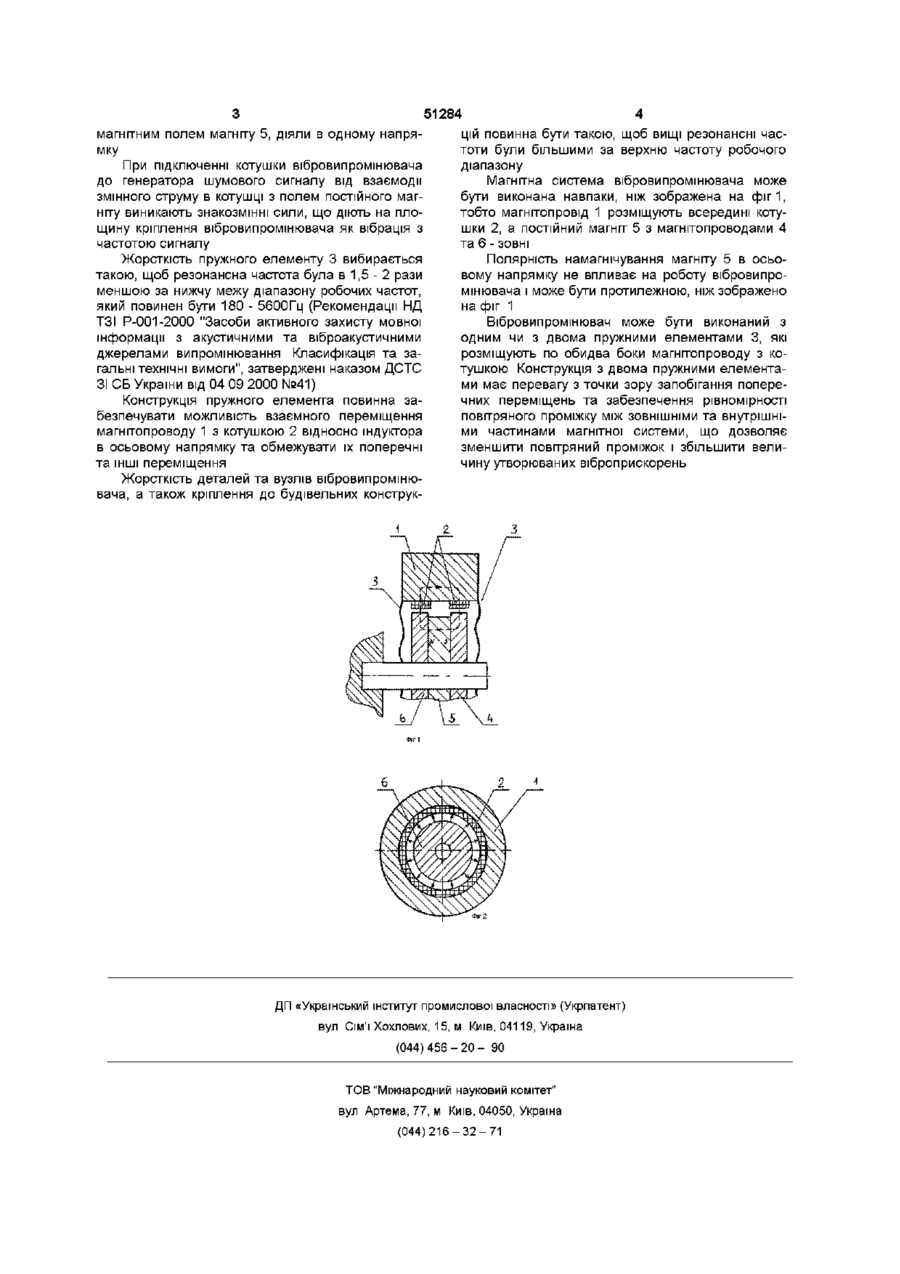

1 Вібровипромінювач для захисту мовної інформації від витоку віброакустичними каналами, виконаний у вигляді електромеханічного перетворювача, магнітна система якого складається з двох пружно зв'язаних частин, одна з яких індуктор, що складається з двох дископодібних магнітопроводів та розташованого між ними постійного магніту, намагніченого в осьовому напрямку, друга - циліндричний магнітопровід з жор стко закріпленою на ньому котушкою, що знаходиться в кільцевому проміжку між цим магнітопроводом та індуктором, який відрізняється тим, що котушка розподілена на дві з'єднані назустріч секції 2 Вібровипромінювач за п 1, який відрізняється тим, що індуктор розміщений усередині магнітопроводу з котушкою при відсутності гнучкого зв'язку обмотки котушки з виводами вібровипромінювача 3 Вібровипромінювач за п 1, який відрізняється тим, що індуктор виконується ЗОВНІШНІМ, а магнітопровід з котушкою розташований усередині індуктора 4 Вібровипромінювач за пп 1, 2, 3, який відрізняється тим, що індуктор та магнітопровід з котушкою з'єднані двома пружними елементами Винахід належить до технічних засобів активного захисту мовної інформації від витоку віброакустичними каналами (стіни, перекриття, опалювальні і вентиляційні системи, вікна та ІНШІ будівельні конструкції) Вібровипромінювач підключається до генератора шумового сигналу і збуджує в приєднаних будівельних конструкціях механічні вібрації, які пригнічують вібраційні коливання від речової інформації у приміщенні, яке захищають ВІДОМІ вібровипромінювачі аналогічного призначення засновані на п'єзоелектричному («Базальт-4ДВ») або магнітоелектричному (TRN-2000) принципі перетворення електричних сигналів у механічні коливання ("Датчик виброэлектрический «Базальт-4ДВ»", науково-методичне видання "Техника специального назначения", 1, січень 2001 р, вкладка між стор 26 та 27, вид ЭПОС, Київ, Верхній Вал, 44) Останні за принципом дії не відрізняються від електродинамічних гучномовців Так, вібровипромінювач TRN-2000 має магнітну систему з кільцевим повітряним проміжком аналогічну тій, що зображена на мал 3 9 3 в технічній літературі "Электродинамические громкоговорители", И А Алдошина, изд "Радио и связь", Москва, 1989 Недоліками відомих конструкцій вібровипромінювачів слід вважати їх недостатню надійність (можливі розтріскування п'єзокерамічного елементу, відрив котушки в МІСЦІ кріплення) та великий рівень акустичного шуму, який створює дискомфорт в приміщеннях, що захищають Пропонується конструкція магнітоелектричного вібровипромінювача, що не має вказаних недоліків (див фіг 1) Вібровипромінювач складається з магнітопроводу 1 із закріпленою в ньому котушкою 2, які за допомогою пружного елементу 3 з'єднуються з індуктором, що складається з двох дископодібних магнітопроводів 4 та 6, між якими знаходиться постійний магніт 5, намагнічений в осьовому напрямку Шлях магнітного потоку показаний на фіг 1 Магнітні потоки під магнітопроводами 4 та 6 є уніполярними і направлені радіальне до центру під магнітопроводом 4 та від центру - під магнітопроводом 6 (фіг 2) У зв'язку з тим, що магнітні потоки під магнітопроводіми 4 та 6 направлені в протилежних напрямках, обмотка котушки 2 розподілена на дві з'єднані назустріч секції, щоб сили, які з'являються у кожній секції від взаємодії струму в котушці 2 з 00 ю 51284 магнітним полем магніту 5, діяли в одному напряцій повинна бути такою, щоб вищі резонансні часмку тоти були більшими за верхню частоту робочого діапазону При підключенні котушки вібровипромінювача до генератора шумового сигналу від взаємодії Магнітна система вібровипромінювача може змінного струму в котушці з полем постійного магбути виконана навпаки, ніж зображена на фіг1, ніту виникають знакозмінні сили, що діють на плотобто магнітопровід 1 розміщують всередині котущину кріплення вібровипромінювача як вібрація з шки 2, а постійний магніт 5 з магнітопроводами 4 частотою сигналу та 6 - зовні Жорсткість пружного елементу 3 вибирається Полярність намагнічування магніту 5 в осьотакою, щоб резонансна частота була в 1,5 - 2 рази вому напрямку не впливає на роботу вібровипроменшою за нижчу межу діапазону робочих частот, мінювача і може бути протилежною, ніж зображено який повинен бути 180 - 5600Гц (Рекомендації НД на фіг 1 ТЗІ Р-001-2000 "Засоби активного захисту мовної Вібровипромінювач може бути виконаний з інформації з акустичними та віброакустичними одним чи з двома пружними елементами 3, які джерелами випромінювання Класифікація та зарозміщують по обидва боки магнітопроводу з когальні технічні вимоги", затверджені наказом ДСТС тушкою Конструкція з двома пружними елементаЗІ СБ України від 04 09 2000 №41) ми має перевагу з точки зору запобігання поперечних переміщень та забезпечення рівномірності Конструкція пружного елемента повинна заповітряного проміжку між ЗОВНІШНІМИ та внутрішнібезпечувати можливість взаємного переміщення ми частинами магнітної системи, що дозволяє магнітопроводу 1 з котушкою 2 відносно індуктора зменшити повітряний проміжок і збільшити велив осьовому напрямку та обмежувати їх поперечні чину утворюваних віброприскорень та ІНШІ переміщення Жорсткість деталей та вузлів вібровипромінювача, а також кріплення до будівельних конструк ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
