H01H 50/00 — Елементи конструкцій електромагнітних реле

Номер патенту: 93899

Опубліковано: 25.03.2011

Автор: Ройбер Крістіан

МПК: H01F 7/08, H01F 7/00, H01H 33/66 ...

Мітки: перемикача, електромагнітний, актуатор, зокрема, напруги, середньої

Формула / Реферат:

1. Електромагнітний актуатор, зокрема для перемикача середньої напруги, що містить намагнічуваний котушкою магнітний сердечник та рухоме ярмо, причому магнітопровід (1) актуатора містить прямокутний магнітний сердечник (2) і, виконане з можливістю взаємодії з ним, кругле ярмо (3), який відрізняється тим, що нижній кінець привідної осі (4), яка пронизує магнітний сердечник (2), виступає із магнітного сердечника і там з'єднаний з другим ярмом...

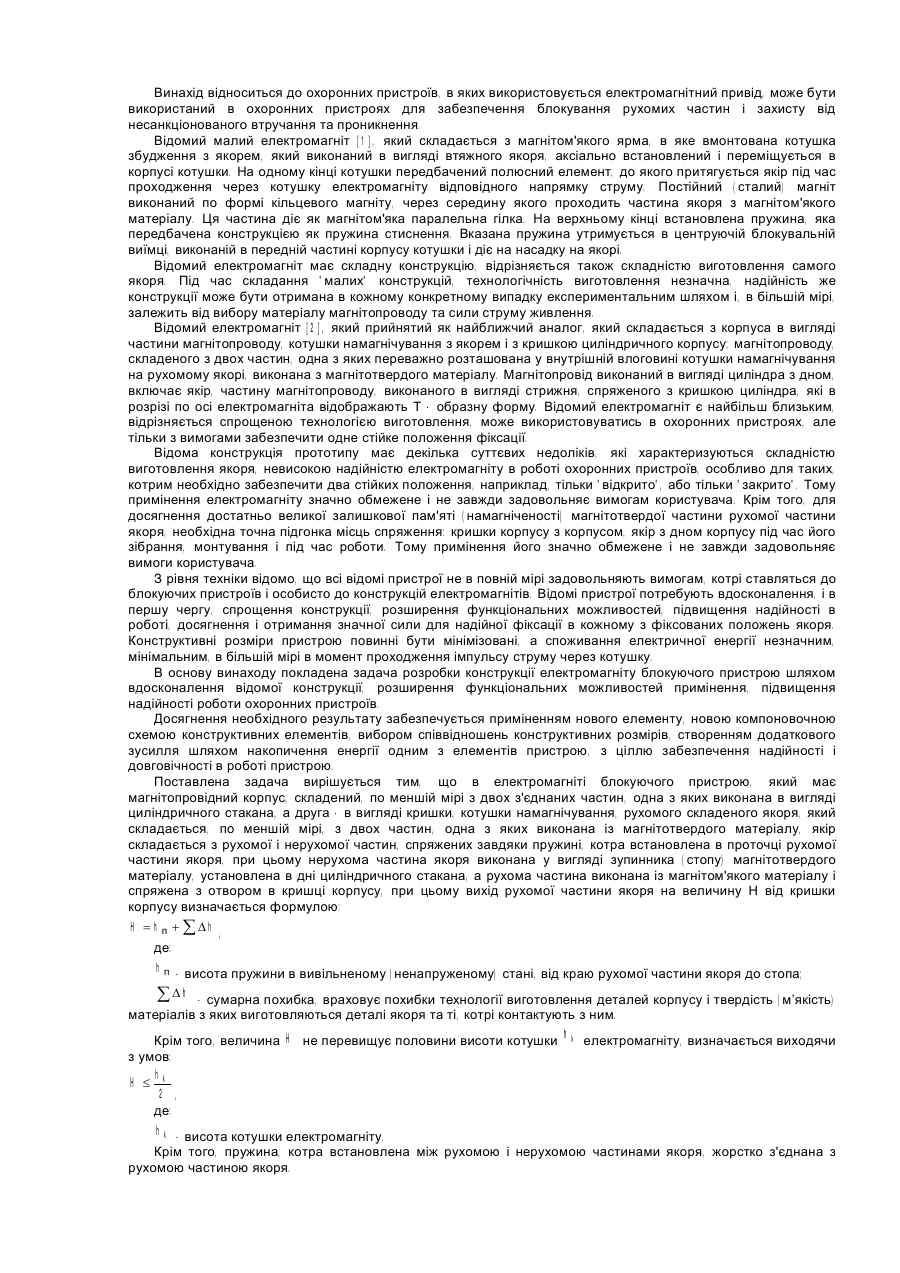

Номер патенту: 65653

Опубліковано: 15.04.2004

Автори: Азаров Олександр Ігорович, Примаченко Олександр Петрович, Прудковський Вячеслав Вікторович, Лубковський Костянтин Вадимович

МПК: H01H 50/00

Мітки: електромагніт, пристрою, блокуючого

Формула / Реферат:

1. Електромагніт блокуючого пристрою, який має магнітопровідний корпус, складений принаймні з двох з'єднаних частин, одна з яких виконана в вигляді циліндричного стакана, а друга - у вигляді кришки, котушки намагнічування, рухомого складеного якоря, складеного принаймні з двох частин, одна з яких виконана з магнітотвердого матеріалу, який відрізняється тим, що якір має рухому і нерухому частини, спряжені завдяки пружині, що встановлена в...

Номер патенту: 60965

Опубліковано: 15.10.2003

Автори: Шевела Василь Степанович, Гарматій Мирон Петрович, Герасімов Геннадій Андрійович, Мішустіна Тетяна Олександрівна, Бабенко Тетяна Сергіївна, Кондахчанц Левон Павлович

МПК: H01H 50/00

Мітки: реле, автоматики, залізничної

Формула / Реферат:

1. Реле залізничної автоматики, що змонтовано на кронштейні, на якому закріплено пластмасову плату з виводами від котушок та контактів, до плати прикріплено кожух, що закриває електромагнітну систему, яка складається з осердя з котушками, ярма та якоря, з'єднаного штовхачем з контактною системою, що складається з двох контактних груп, кожна з яких має контактні трійники, яке відрізняється тим, що додатково містить друге осердя, на якому...

Номер патенту: 47737

Опубліковано: 15.07.2002

Автори: Лубковський Костянтин Вадимович, Азаров Олександр Ігорович, Назаренко Тарас Анатолійович, Примаченко Олександр Петрович, Прудковських Вячеслав Вікторович

МПК: H01H 50/00

Мітки: пристрій, електромагнітний

Формула / Реферат:

Електромагнітний пристрій, що складається з корпуса, електромагнітного приводу з якорем та котушкою електромагніта, штовхача та пружини, який відрізняється тим, що електромагнітний привід розташований в металевому корпусі у вигляді стакана, на дно якого встановлений стоп з магнітотвердого матеріалу, з яким взаємодіє якір електромагніта, при цьому якір оснащений штовхачем, виконаний як одна деталь, а штовхач - пружиною, котра установлена...
