Спосіб обробки шкір

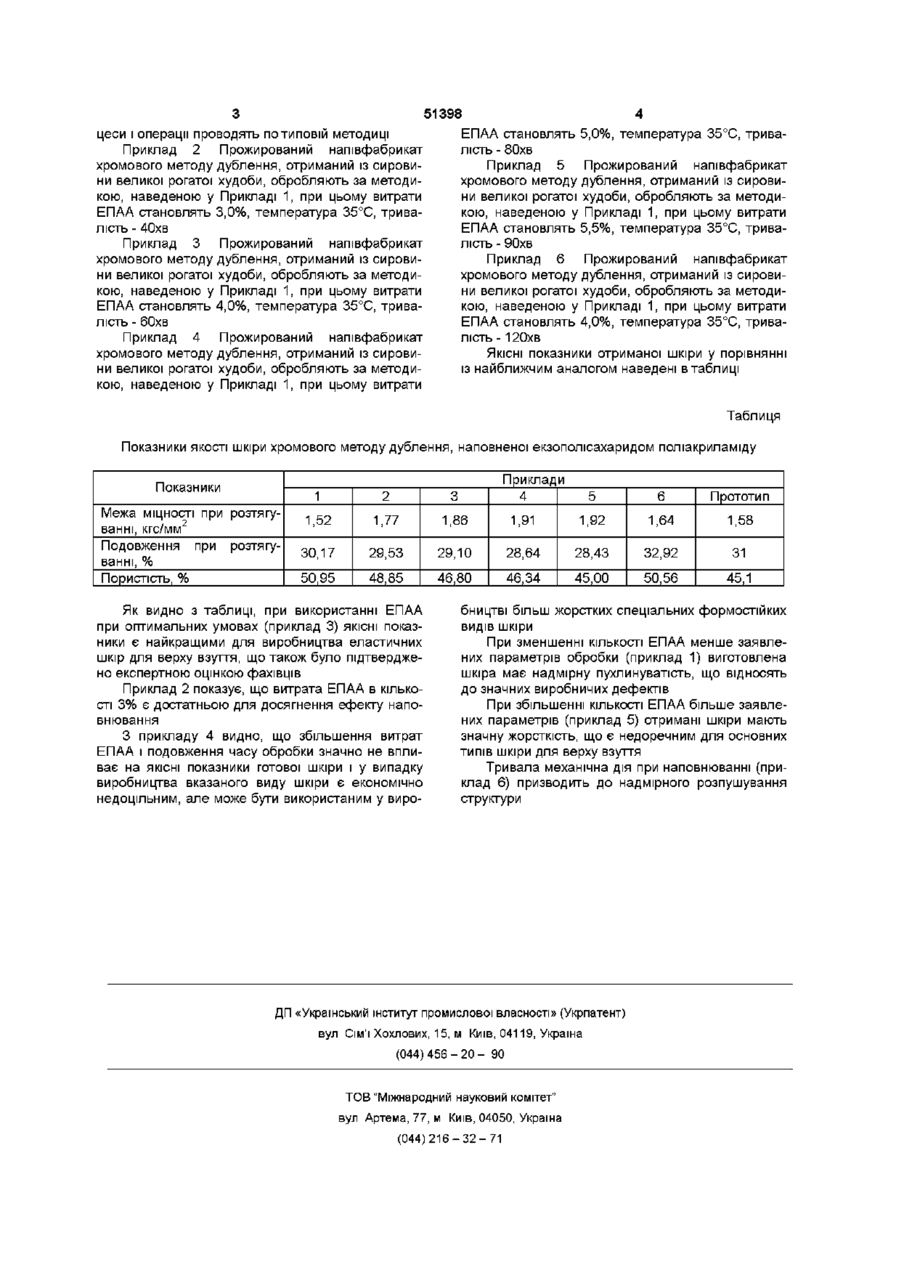

1 Спосіб обробки шкір, що включає наповнювання їх поліпептидами, який відрізняється тим, що як поліпептиди використовують розчин екзополісахариду поліакриламіду з витратою 3-5 % від маси струганого напівфабрикату 2 Спосіб за п 1, який відрізняється тим, що процес ведуть протягом 40-80 хв вих шкір, тому що застосовуються жорсткі поліпептидні полімери Таким чином в основу винаходу поставлена задача розробити такий спосіб обробки шкір, який шляхом зміни умов проведення процесу, забезпечив би підвищення якості готової шкіри Поставлена задача вирішена тим, що в способі обробки шкір, який включає їх наповнювання поліпептидами, згідно з винаходом, в якості поліпептидів використовують розчин екзополісахариду поліакриламіду (ЕПАА) з витратою 3 - 5% препарату від маси струганого напівфабрикату Вибір в якості поліпептидів розчину ЕПАА в заявленій КІЛЬКОСТІ призводить до наповнювання шкіри після її жирування рівномірно по всій товщині за рахунок міцного проникання амідних груп в товщу напівфабрикату, що забезпечує підвищення якості готової шкіри Здійснення наповнювання розчином ЕПАА сприяє швидкому, протягом 40 - 80хв , проникненню його в структуру напівфабрикату, що також сприяє підвищенню якості Спосіб обробки шкір вимагає наповнювання їх поліпептидами - розчином ЕПАА в КІЛЬКОСТІ 3 - 5% від маси струганого напівфабрикату в барабані при температурі 35°С протягом 40 - 80хв Приклад 1 Прожирований напівфабрикат хромового методу дублення, отриманий із сировини великої рогатої худоби, промивають у барабані на протязі 10 хвилин при температурі 20°С та РК = 1,5 Після промивання воду із барабану повністю зливають Наповнювання проводять ЕПАА в КІЛЬКОСТІ 2,5% від маси струганого напівфабрикату при температурі 35°С на протязі 35хв Подальші про 00 со ю 51398 ЕПАА становлять 5,0%, температура 35°С, тривацеси і операції проводять по типовій методиці лість - 80хв Приклад 2 Прожирований напівфабрикат Приклад 5 Прожирований напівфабрикат хромового методу дублення, отриманий із сировихромового методу дублення, отриманий із сировини великої рогатої худоби, обробляють за методини великої рогатої худоби, обробляють за методикою, наведеною у Прикладі 1, при цьому витрати кою, наведеною у Прикладі 1, при цьому витрати ЕПАА становлять 3,0%, температура 35°С, триваЕПАА становлять 5,5%, температура 35°С, тривалість - 40хв лість - 90хв Приклад 3 Прожирований напівфабрикат хромового методу дублення, отриманий із сировиПриклад 6 Прожирований напівфабрикат ни великої рогатої худоби, обробляють за методихромового методу дублення, отриманий із сировикою, наведеною у Прикладі 1, при цьому витрати ни великої рогатої худоби, обробляють за методиЕПАА становлять 4,0%, температура 35°С, тривакою, наведеною у Прикладі 1, при цьому витрати лість - бОхв ЕПАА становлять 4,0%, температура 35°С, тривалість - 120хв Приклад 4 Прожирований напівфабрикат хромового методу дублення, отриманий із сировиЯКІСНІ показники отриманої шкіри у порівнянні ни великої рогатої худоби, обробляють за методиіз найближчим аналогом наведені в таблиці кою, наведеною у Прикладі 1, при цьому витрати Таблиця Показники якості шкіри хромового методу дублення, наповненої екзополісахаридом поліакриламіду Показники Приклади 4 1 Межа МІЦНОСТІ при розтягу ванні, кгс/мм2 Подовження при розтягуванні, % Пористість, % 2 3 1,52 1,77 1,86 30,17 29,53 50,95 48,85 Як видно з таблиці, при використанні ЕПАА при оптимальних умовах (приклад 3) ЯКІСНІ показники є найкращими для виробництва еластичних шкір для верху взуття, що також було підтверджено експертною оцінкою фахівців Приклад 2 показує, що витрата ЕПАА в КІЛЬКОСТІ 3% є достатньою для досягнення ефекту наповнювання З прикладу 4 видно, що збільшення витрат ЕПАА і подовження часу обробки значно не впливає на ЯКІСНІ показники готової шкіри і у випадку виробництва вказаного виду шкіри є економічно недоцільним, але може бути використаним у виро 5 6 Прототип 1,91 1,92 1,64 1,58 29,10 28,64 28,43 32,92 31 46,80 46,34 45,00 50,56 45,1 бництві більш жорстких спеціальних формостійких видів шкіри При зменшенні КІЛЬКОСТІ ЕПАА менше заявлених параметрів обробки (приклад 1) виготовлена шкіра має надмірну пухлинуватість, що відносять до значних виробничих дефектів При збільшенні КІЛЬКОСТІ ЕПАА більше заявлених параметрів (приклад 5) отримані шкіри мають значну жорсткість, що є недоречним для основних типів шкіри для верху взуття Тривала механічна дія при наповнюванні (приклад 6) призводить до надмірного розпушування структури ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
