Резонансний вібраційно-ударний грохот

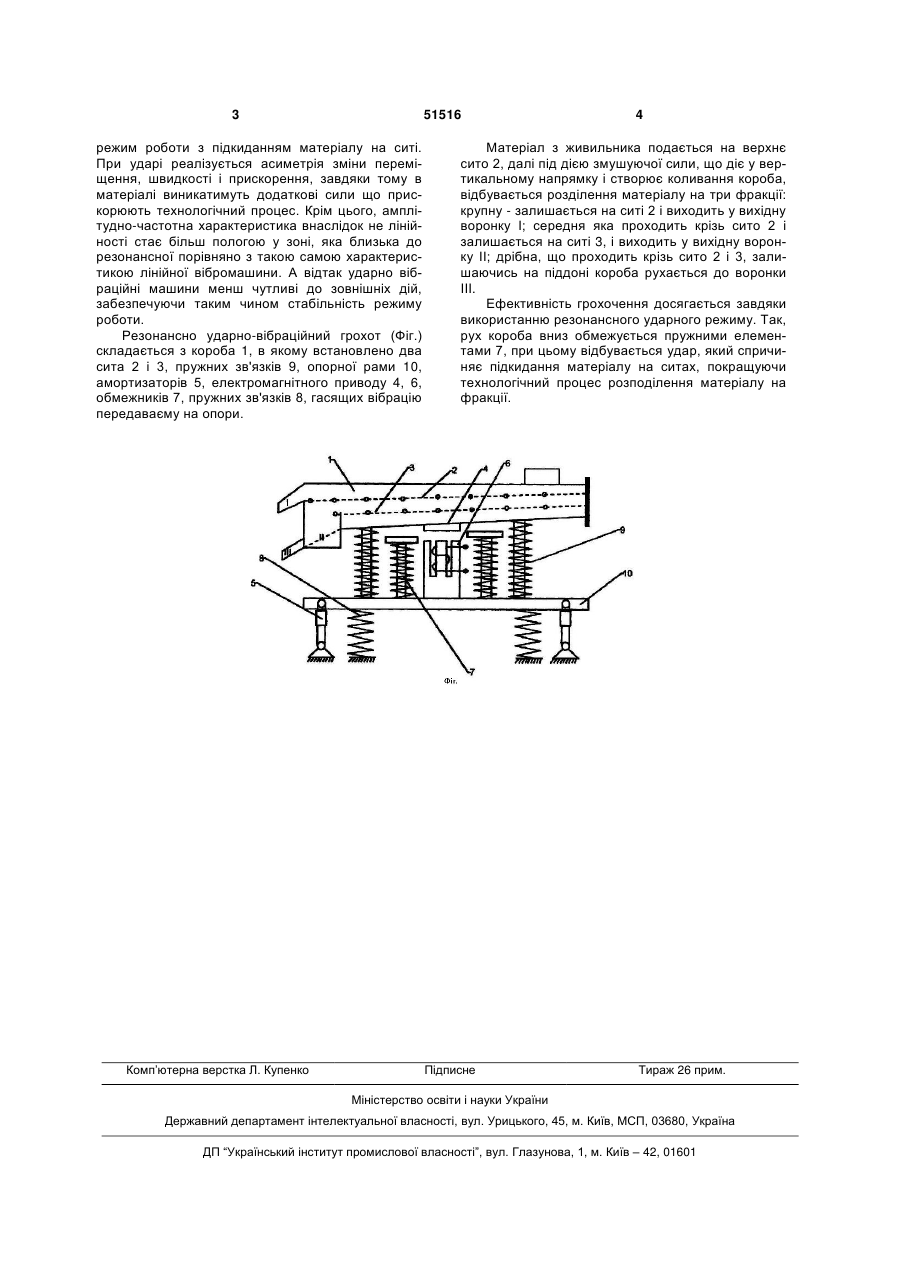

Резонансний вібраційно-ударний грохот, що містить опорну раму, яка має віброізоляційні амортизатори, при цьому до рами через пружні елементи закріплений короб, з жорстко встановленими ситами, і електромагнітний привод, який відрізняється тим, що додатково містить обмежники коливань короба, для реалізації віброударного режиму роботи. (19) (21) u200912755 (22) 08.12.2009 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) НАЗАРЕНКО ІВАН ІВАНОВИЧ, ДЄДОВ ОЛЕГ ПАВЛОВИЧ, ОРИЩЕНКО СЕРГІЙ ВІКТОРОВИЧ (73) НАЗАРЕНКО ІВАН ІВАНОВИЧ, ДЄДОВ ОЛЕГ ПАВЛОВИЧ, ОРИЩЕНКО СЕРГІЙ ВІКТОРОВИЧ 3 51516 режим роботи з підкиданням матеріалу на ситі. При ударі реалізується асиметрія зміни переміщення, швидкості і прискорення, завдяки тому в матеріалі виникатимуть додаткові сили що прискорюють технологічний процес. Крім цього, амплітудно-частотна характеристика внаслідок не лінійності стає більш пологою у зоні, яка близька до резонансної порівняно з такою самою характеристикою лінійної вібромашини. А відтак ударно вібраційні машини менш чутливі до зовнішніх дій, забезпечуючи таким чином стабільність режиму роботи. Резонансно ударно-вібраційний грохот (Фіг.) складається з короба 1, в якому встановлено два сита 2 і 3, пружних зв'язків 9, опорної рами 10, амортизаторів 5, електромагнітного приводу 4, 6, обмежників 7, пружних зв'язків 8, гасящих вібрацію передаваєму на опори. Комп’ютерна верстка Л. Купенко 4 Матеріал з живильника подається на верхнє сито 2, далі під дією змушуючої сили, що діє у вертикальному напрямку і створює коливання короба, відбувається розділення матеріалу на три фракції: крупну - залишається на ситі 2 і виходить у вихідну воронку І; середня яка проходить крізь сито 2 і залишається на ситі 3, і виходить у вихідну воронку II; дрібна, що проходить крізь сито 2 і 3, залишаючись на піддоні короба рухається до воронки III. Ефективність грохочення досягається завдяки використанню резонансного ударного режиму. Так, рух короба вниз обмежується пружними елементами 7, при цьому відбувається удар, який спричиняє підкидання матеріалу на ситах, покращуючи технологічний процес розподілення матеріалу на фракції. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
