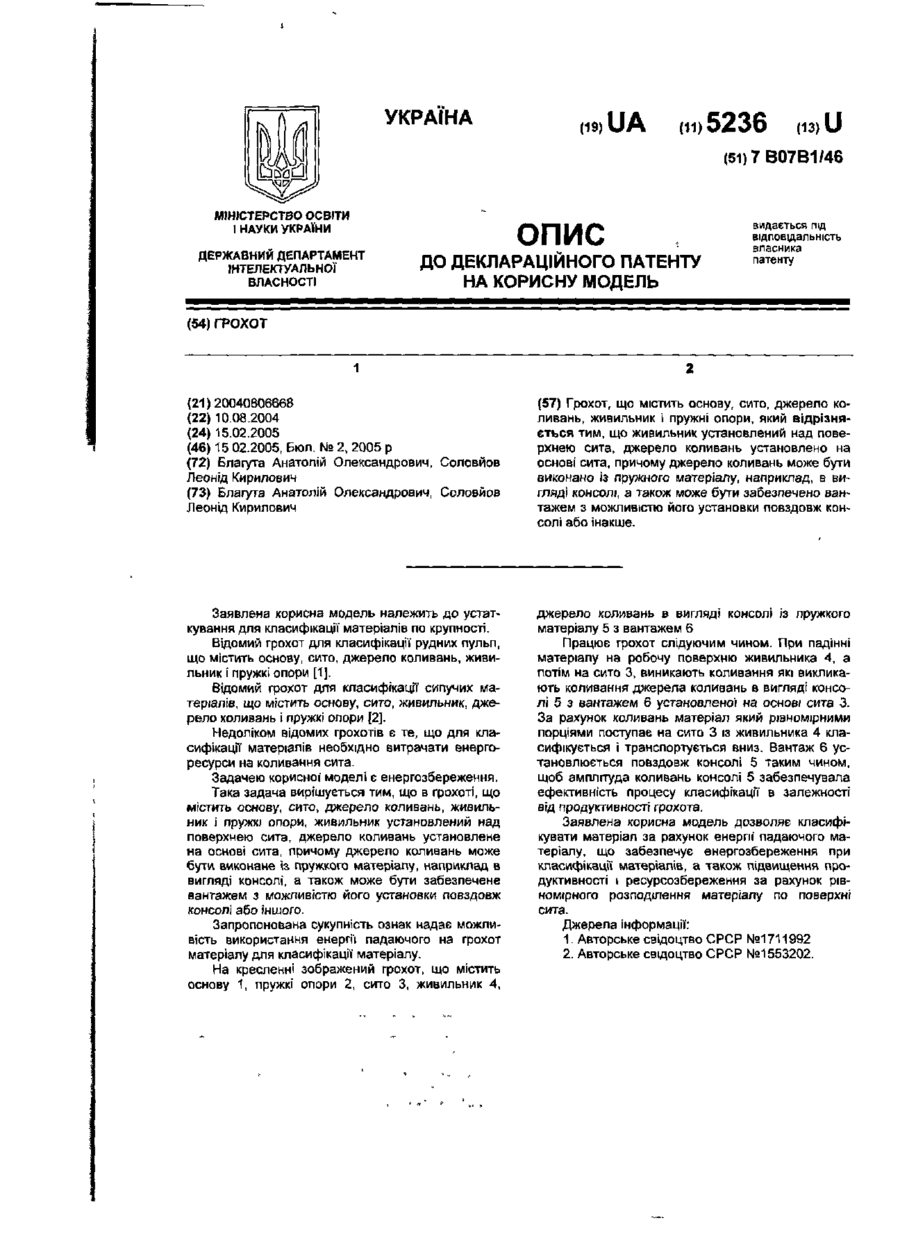

Грохот

Грохот, що містить основу, сито, джерело ко ливань, живильник і пружні опори, який відрізняється тим, що живильник установлений над поверхнею сита, джерело коливань установлене на загальній основі грохота, причому джерело коливань може бути виконане Із пружного матеріалу, наприклад в вигляді консолі, а також може бути забезпечене вантажем з можливістю його установки повздовж консолі або інакше. Заявлена корисна модель належить до устаткування для класифікації матеріалів по крупності. Відомий грохот для класифікації рудних пульп, що містить основу, сито, джерело коливань, живильник і пружкі опори [1]. Відомий грохот для класифікації сипучих матеріалів, що містить основу, сито, живильник, джерело коливань і пружкі опори [2]. Недоліком відомих грохотів є те, що для класифікації матеріалів необхідно витрачати енергоресурси на коливання сита. Метою корисної моделі є енергозбереження. Така задача вирішується тим, що в грохоті, що містить основу, сито, джерело коливань, живильник і пружкі опори, живильник установлений над поверхнею сита, джерело коливань установлене на загальній основі грохота, причому джерело коливань може бути виконане із пружкого матеріалу, наприклад в вигляді консолі, а також може бути забезпечене вантажем з можливістю його установки повздовж консолі або іншого Запропонована сукупність ознак надає можливість використання енергії падаючого на грохот матеріалу для класифікації матеріалу. На кресленні (Фіг.) зображений грохот, що містить основу 1, пружкі опори 2, сито 3, живильник 4, джерело коливань в вигляді консолі із пружкого матеріалу 5 з вантажем 6. Працює грохот наступним чином. При падінні матеріалу на робочу поверхню живильника 4, а потім на сито 3, виникають коливання які викликають коливання джерела коливань в вигляді консолі 5 з вантажем 6 установленої на загальній основі грохота За рахунок коливань матеріал який рівномірними порціями поступає на сито 3 із живильника 4 класифікується і транспортується вниз. Вантаж 6 установлюється повздовж консолі 5 таким чином, щоб амплітуда коливань консолі 5 забезпечувала ефективність процесу класифікації в залежності від продуктивності грохота. Заявлена корисна модель дозволяє класифікувати матеріал за рахунок енергії' надаючого матеріалу, що забезпечує енергозбереження при класифікації матеріалів, а також підвищення продуктивності і ресурсозбереження за рахунок рівномірного розподілення матеріалу по поверхні сита. СО со CM 5 Фіг. Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601 6
