Пристрій для захисту установки поздовжньої компенсації від перенапруги

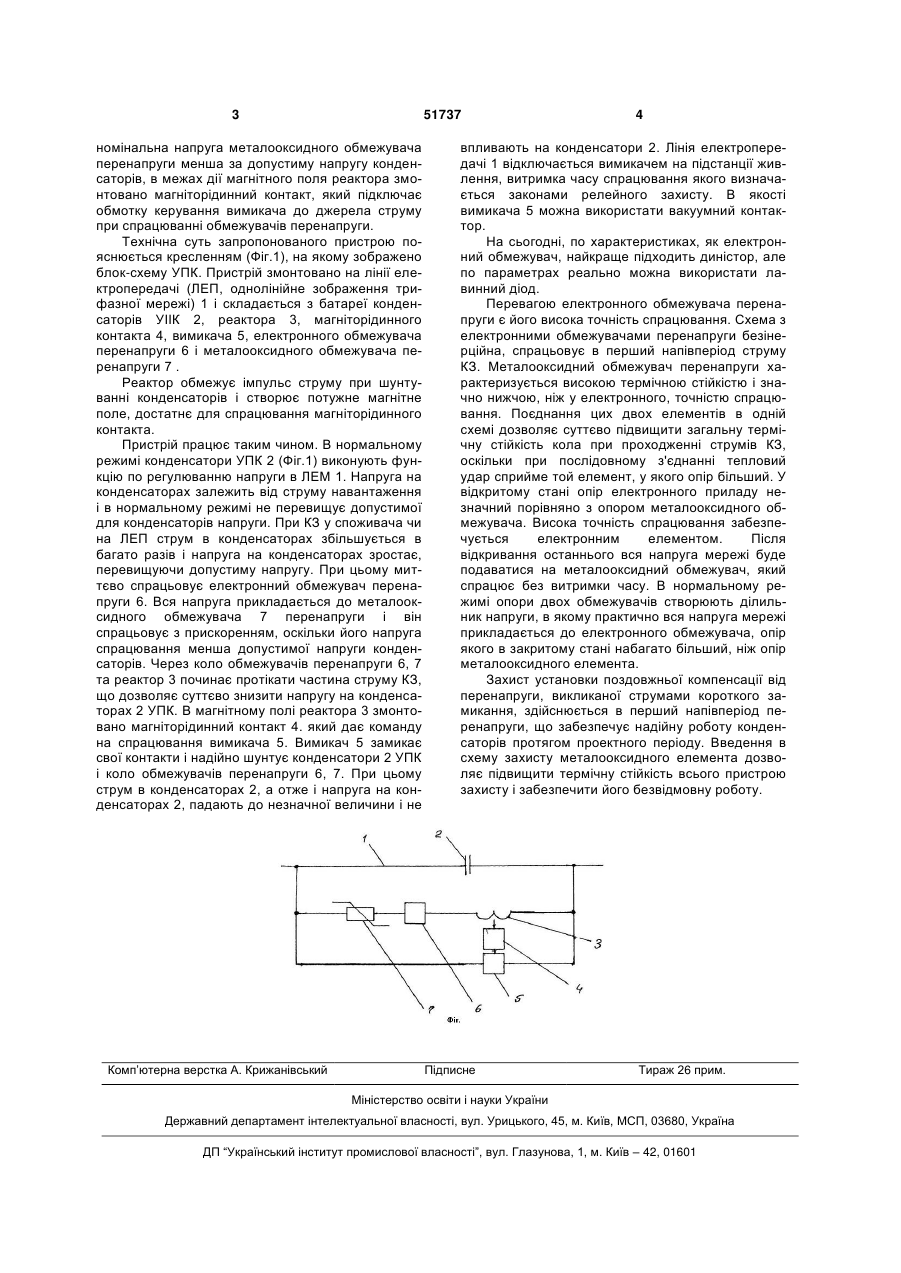

Пристрій для захисту установки поздовжньої компенсації від перенапруги, що містить вимикач і коло обмежувача перенапруги, підключені пара 3 51737 номінальна напруга металооксидного обмежувача перенапруги менша за допустиму напругу конденсаторів, в межах дії магнітного поля реактора змонтовано магніторідинний контакт, який підключає обмотку керування вимикача до джерела струму при спрацюванні обмежувачів перенапруги. Технічна суть запропонованого пристрою пояснюється кресленням (Фіг.1), на якому зображено блок-схему УПК. Пристрій змонтовано на лінії електропередачі (ЛЕП, однолінійне зображення трифазної мережі) 1 і складається з батареї конденсаторів УІІК 2, реактора 3, магніторідинного контакта 4, вимикача 5, електронного обмежувача перенапруги 6 і металооксидного обмежувача перенапруги 7 . Реактор обмежує імпульс струму при шунтуванні конденсаторів і створює потужне магнітне поле, достатнє для спрацювання магніторідинного контакта. Пристрій працює таким чином. В нормальному режимі конденсатори УПК 2 (Фіг.1) виконують функцію по регулюванню напруги в ЛЕМ 1. Напруга на конденсаторах залежить від струму навантаження і в нормальному режимі не перевищує допустимої для конденсаторів напруги. При КЗ у споживача чи на ЛЕП струм в конденсаторах збільшується в багато разів і напруга на конденсаторах зростає, перевищуючи допустиму напругу. При цьому миттєво спрацьовує електронний обмежувач перенапруги 6. Вся напруга прикладається до металооксидного обмежувача 7 перенапруги і він спрацьовує з прискоренням, оскільки його напруга спрацювання менша допустимої напруги конденсаторів. Через коло обмежувачів перенапруги 6, 7 та реактор 3 починає протікати частина струму КЗ, що дозволяє суттєво знизити напругу на конденсаторах 2 УПК. В магнітному полі реактора 3 змонтовано магніторідинний контакт 4. який дає команду на спрацювання вимикача 5. Вимикач 5 замикає свої контакти і надійно шунтує конденсатори 2 УПК і коло обмежувачів перенапруги 6, 7. При цьому струм в конденсаторах 2, а отже і напруга на конденсаторах 2, падають до незначної величини і не Комп’ютерна верстка А. Крижанівський 4 впливають на конденсатори 2. Лінія електропередачі 1 відключається вимикачем на підстанції живлення, витримка часу спрацювання якого визначається законами релейного захисту. В якості вимикача 5 можна використати вакуумний контактор. На сьогодні, по характеристиках, як електронний обмежувач, найкраще підходить диністор, але по параметрах реально можна використати лавинний діод. Перевагою електронного обмежувача перенапруги є його висока точність спрацювання. Схема з електронними обмежувачами перенапруги безінерційна, спрацьовує в перший напівперіод струму КЗ. Металооксидний обмежувач перенапруги характеризується високою термічною стійкістю і значно нижчою, ніж у електронного, точністю спрацювання. Поєднання цих двох елементів в одній схемі дозволяє суттєво підвищити загальну термічну стійкість кола при проходженні струмів КЗ, оскільки при послідовному з'єднанні тепловий удар сприйме той елемент, у якого опір більший. У відкритому стані опір електронного приладу незначний порівняно з опором металооксидного обмежувача. Висока точність спрацювання забезпечується електронним елементом. Після відкривання останнього вся напруга мережі буде подаватися на металооксидний обмежувач, який спрацює без витримки часу. В нормальному режимі опори двох обмежувачів створюють ділильник напруги, в якому практично вся напруга мережі прикладається до електронного обмежувача, опір якого в закритому стані набагато більший, ніж опір металооксидного елемента. Захист установки поздовжньої компенсації від перенапруги, викликаної струмами короткого замикання, здійснюється в перший напівперіод перенапруги, що забезпечує надійну роботу конденсаторів протягом проектного періоду. Введення в схему захисту металооксидного елемента дозволяє підвищити термічну стійкість всього пристрою захисту і забезпечити його безвідмовну роботу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
