Формула / Реферат

Масообмінний пристрій, що містить резервуар для рідини, пульсатор з гнучкими мембранами та ємкостями, одна з яких містить трубу, нижня частина якої розташована в резервуарі, а інші - патрубки з клапанами, з'єднані з джерелом стисненого газу та вакууму, який відрізняється тим, що він містить додатковий пульсатор, з гнучкими мембранами та ємкостями, розміщений під резервуаром, при цьому обидва пульсатори розташовані на одній осі, з'єднані між собою системою патрубків та клапанів, а труби пульсаторів занурені на рівні відстані у рідину резервуара, причому верхня частина труби додаткового пульсатора розташована в нижній частині резервуара.

Текст

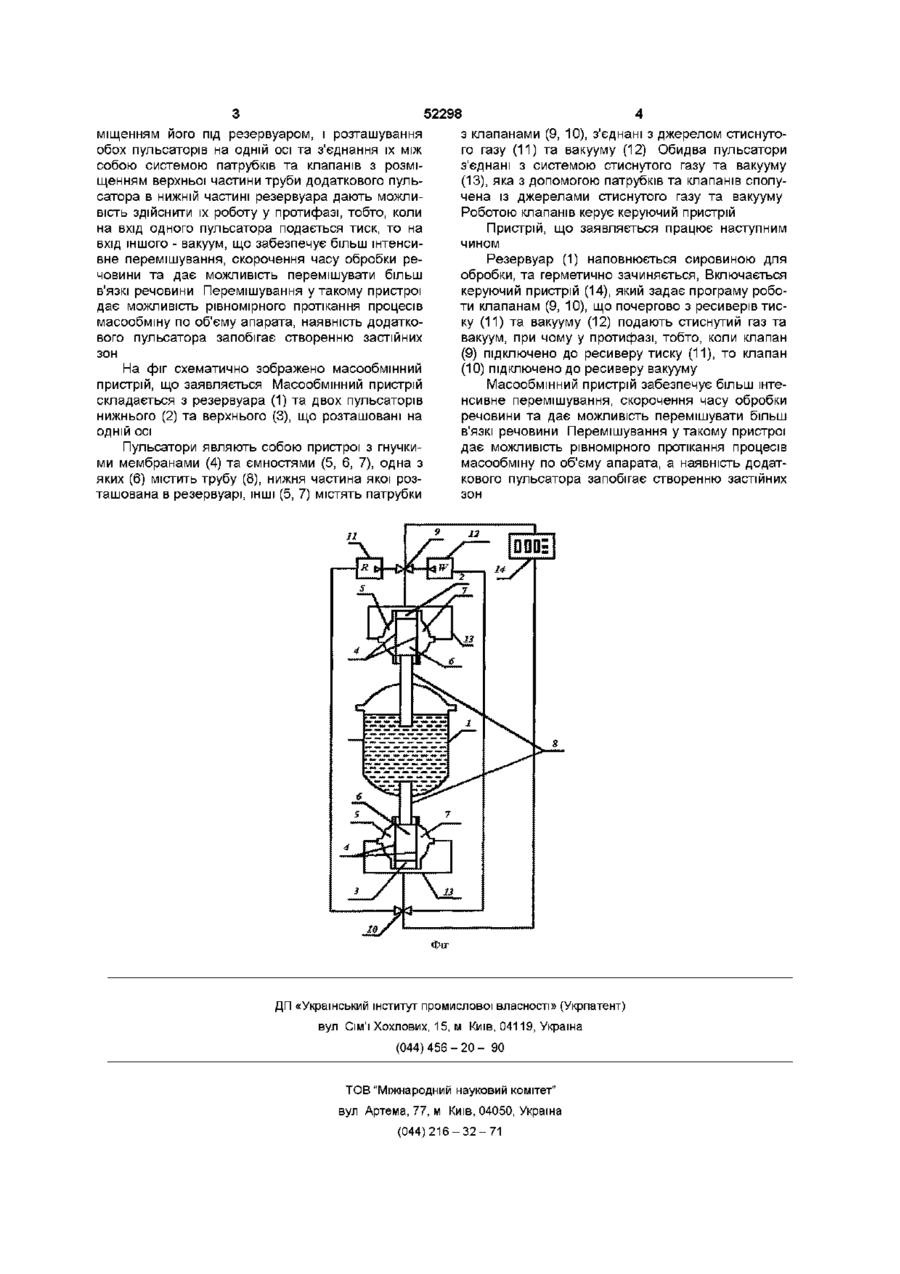

Масообмінний пристрій, що містить резервуар для рідини, пульсатор з гнучкими мембранами та ємкостями, одна з яких містить трубу, нижня час тина якої розташована в резервуарі, а ІНШІ - патрубки з клапанами, з'єднані з джерелом стисненого газу та вакууму, який відрізняється тим, що він містить додатковий пульсатор, з гнучкими мембранами та ємкостями, розміщений під резервуаром, при цьому обидва пульсатори розташовані на одній осі, з'єднані між собою системою патрубків та клапанів, а труби пульсаторів занурені на рівні відстані у рідину резервуара, причому верхня частина труби додаткового пульсатора розташована в нижній частині резервуара Винахід стосується масообмінних пристроїв, які використовуються для приготування екстрактів, тонкодисперсних суспензій та емульсій у хімікофармацевтичній і харчовій промисловості осі пульсатора-Паралельно одна одній, таким чином, що дві крайні ємності рівні між собою, а їх сумарний об'єм дорівнює або більший ніж сумарний об'єм середньої ємності та труби Недоліком масообміного пристрою є гасіння струменя рідини із труби пульсатора у випадку, коли в'язкість речовини, що перемішується є більшою ніж у води та створення застійних зон В основу створення винаходу поставлена задача удосконалення масообмінного пристрою шляхом встановлення додаткового пульсатора, розміщення пульсаторів на одній осі і розташування труби додаткового пульсатора в нижній частині резервуара, що забезпечує інтенсивне перемішування, скорочення часу обробки рідини та дає можливість перемішувати більш в'язкі речовини Поставлена задача вирішується тим, що в масообмінному пристрої, який містить резервуар для рідини , пульсатор з гнучкими мембранами та ємностями, одна з яких включає трубу, нижня частина якої розташована в резервуарі, а ІНШІ МІСТЯТЬ патрубки з клапанами, з'єднані з джерелом стисненого газу та вакууму, згідно з винаходом масообмінний пристрій включає додатковий пульсатор з гнучкими мембранами та ємностями, який розміщено під резервуаром, при цьому обидва пульсатори розташовані на одній осі і з'єднані між собою системою патрубків та клапанів, труби пульсаторів занурені на рівні відстані у рідину резервуара, а верхня частина труби додаткового пульсатора розташована в нижній частині резервуара ВІДОМІ КОЛОННІ екстрактори безперервної дії їх робота базується на принципі протитечії твердої фази та екстрагента (див Карпачева С М , Рябчиков Б Е Пульсационная аппаратура в химической технологии -М Химия, 1984 - 224стр ) Істотним недоліком колонних екстракторів є нерівномірне протікання процесів масообміну по об'єму апарата ВІДОМІ перехресно - струменеві пульсатори (див Карпачева С М Пульсирующие екстракторы М Атомиздат, 1964 -299с) Пульсації в них здійснюються за допомогою золотниковорозподільчого механізму Суттєвими недоліками такого пульсатора є велика енергоємність та час перемішування В апараті мала максимально можлива частота пульсацій, через те потрібно більше часу на перемішування, зростають питомі енерговитрати Найбільш близьким до об'єкта, що заявляється є масообмінний пристрій (див пат України №13599 МПК B01D11/04, бюл №2 1997р), що вибраний у якості прототипу, який містить резервуар для рідини та пульсатор з гнучкою мембранами та ємностями Одна з ємностей обладнана патрубками та клапанами, що з'єднані з джерелом стисненого газу та вакууму, інша обладнана трубою, нижня частина якої розміщена в резервуарі Мембрани розміщені симетрично відносно великої Встановлення додаткового пульсатора з роз 00 ю 52298 з клапанами (9, 10), з'єднані з джерелом стиснутого газу (11) та вакууму (12) Обидва пульсатори з'єднані з системою стиснутого газу та вакууму (13), яка з допомогою патрубків та клапанів сполучена із джерелами стиснутого газу та вакууму Роботою клапанів керує керуючий пристрій Пристрій, що заявляється працює наступним чином Резервуар (1) наповнюється сировиною для обробки, та герметично зачиняється, Включається керуючий пристрій (14), який задає програму роботи клапанам (9, 10), що почергово з ресиверів тиску (11) та вакууму (12) подають стиснутий газ та вакуум, при чому у протифазі, тобто, коли клапан (9) підключено до ресиверу тиску (11), то клапан (10) підключено до ресиверу вакууму Масообміннии пристрій забезпечує більш інтенсивне перемішування, скорочення часу обробки речовини та дає можливість перемішувати більш в'язкі речовини Перемішування у такому пристрої дає можливість рівномірного протікання процесів масообміну по об'єму апарата, а наявність додаткового пульсатора запобігає створенню застійних зон міщенням його під резервуаром, і розташування обох пульсаторів на одній осі та з'єднання їх між собою системою патрубків та клапанів з розміщенням верхньої частини труби додаткового пульсатора в нижній частині резервуара дають можливість здійснити їх роботу у протифазі, тобто, коли на вхід одного пульсатора подається тиск, то на вхід іншого - вакуум, що забезпечує більш інтенсивне перемішування, скорочення часу обробки речовини та дає можливість перемішувати більш в'язкі речовини Перемішування у такому пристрої дає можливість рівномірного протікання процесів масообміну по об'єму апарата, наявність додаткового пульсатора запобігає створенню застійних зон На фіг схематично зображено масообміннии пристрій, що заявляється Масообміннии пристрій складається з резервуара (1) та двох пульсаторів нижнього (2) та верхнього (3), що розташовані на одній осі Пульсатори являють собою пристрої з гнучкими мембранами (4) та ємностями (5, 6, 7), одна з яких (6) містить трубу (8), нижня частина якої розташована в резервуарі, ІНШІ (5, 7) містять патрубки її Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Mass-exchange unit

Автори англійською

Basok Borys Ivanovych, Chaika Oleksandr Illich

Назва патенту російською

Массообменное устройство

Автори російською

Басок Борис Иванович, Чайка Александр Ильич

МПК / Мітки

МПК: B01D 11/04

Мітки: масообмінний, пристрій
