Лінійний підвісний ізолятор класу 210

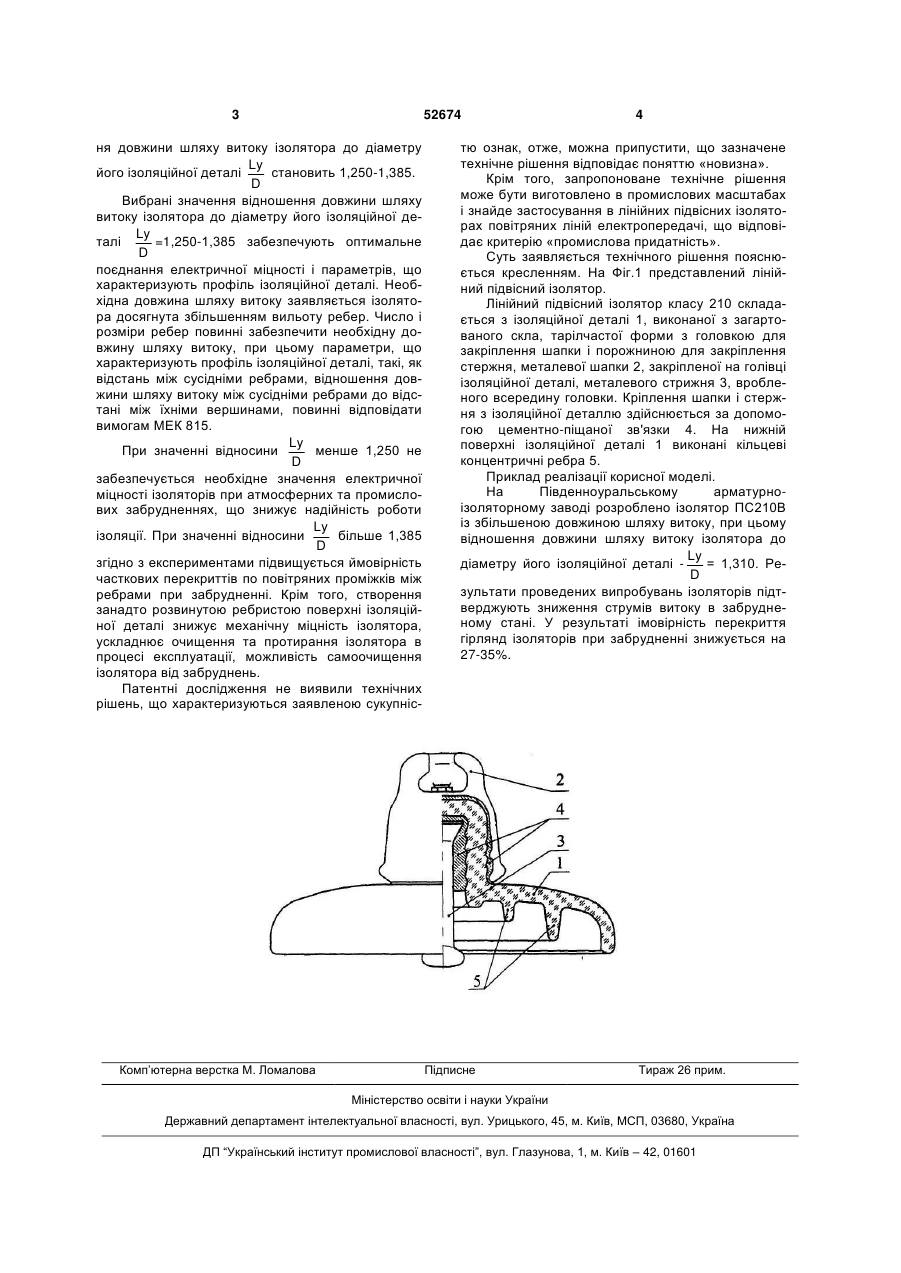

Лінійний підвісний ізолятор класу 210, що містить шапку, стержень і ізоляційну деталь із загартованого скла тарілчастої форми з кільцевими ребрами на внутрішній поверхні, який відрізняється тим, що відношення довжини шляху витоку Ly ізолятора до діаметра його ізоляційної деталі D складає 1,250-1,385. (19) (21) u201000559 (22) 20.01.2010 (24) 10.09.2010 (31) 2009124975/200 (32) 29.06.2009 (33) RU (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ГОЛОВІН ВЛАДІМІР МІХАЙЛОВІЧ, RU, ЄФІМОВ ОЛЄГ НІКОЛАЄВІЧ, RU (73) ОТКРИТОЄ АКЦИОНЄРНОЄ ОБЩЄСТВО "ЮЖНОУРАЛЬСКІЙ АРМАТУРНО-ІЗОЛЯТОРНИЙ ЗАВОД", RU 3 52674 ня довжини шляху витоку ізолятора до діаметру Ly його ізоляційної деталі становить 1,250-1,385. D Вибрані значення відношення довжини шляху витоку ізолятора до діаметру його ізоляційної деLy талі =1,250-1,385 забезпечують оптимальне D поєднання електричної міцності і параметрів, що характеризують профіль ізоляційної деталі. Необхідна довжина шляху витоку заявляється ізолятора досягнута збільшенням вильоту ребер. Число і розміри ребер повинні забезпечити необхідну довжину шляху витоку, при цьому параметри, що характеризують профіль ізоляційної деталі, такі, як відстань між сусідніми ребрами, відношення довжини шляху витоку між сусідніми ребрами до відстані між їхніми вершинами, повинні відповідати вимогам МЕК 815. Ly При значенні відносини менше 1,250 не D забезпечується необхідне значення електричної міцності ізоляторів при атмосферних та промислових забрудненнях, що знижує надійність роботи Ly ізоляції. При значенні відносини більше 1,385 D згідно з експериментами підвищується ймовірність часткових перекриттів по повітряних проміжків між ребрами при забрудненні. Крім того, створення занадто розвинутою ребристою поверхні ізоляційної деталі знижує механічну міцність ізолятора, ускладнює очищення та протирання ізолятора в процесі експлуатації, можливість самоочищення ізолятора від забруднень. Патентні дослідження не виявили технічних рішень, що характеризуються заявленою сукупніс Комп’ютерна верстка М. Ломалова 4 тю ознак, отже, можна припустити, що зазначене технічне рішення відповідає поняттю «новизна». Крім того, запропоноване технічне рішення може бути виготовлено в промислових масштабах і знайде застосування в лінійних підвісних ізоляторах повітряних ліній електропередачі, що відповідає критерію «промислова придатність». Суть заявляється технічного рішення пояснюється кресленням. На Фіг.1 представлений лінійний підвісний ізолятор. Лінійний підвісний ізолятор класу 210 складається з ізоляційної деталі 1, виконаної з загартованого скла, тарілчастої форми з головкою для закріплення шапки і порожниною для закріплення стержня, металевої шапки 2, закріпленої на голівці ізоляційної деталі, металевого стрижня 3, вробленого всередину головки. Кріплення шапки і стержня з ізоляційної деталлю здійснюється за допомогою цементно-піщаної зв'язки 4. На нижній поверхні ізоляційної деталі 1 виконані кільцеві концентричні ребра 5. Приклад реалізації корисної моделі. На Південноуральському арматурноізоляторному заводі розроблено ізолятор ПС210В із збільшеною довжиною шляху витоку, при цьому відношення довжини шляху витоку ізолятора до Ly діаметру його ізоляційної деталі = 1,310. РеD зультати проведених випробувань ізоляторів підтверджують зниження струмів витоку в забрудненому стані. У результаті імовірність перекриття гірлянд ізоляторів при забрудненні знижується на 27-35%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
