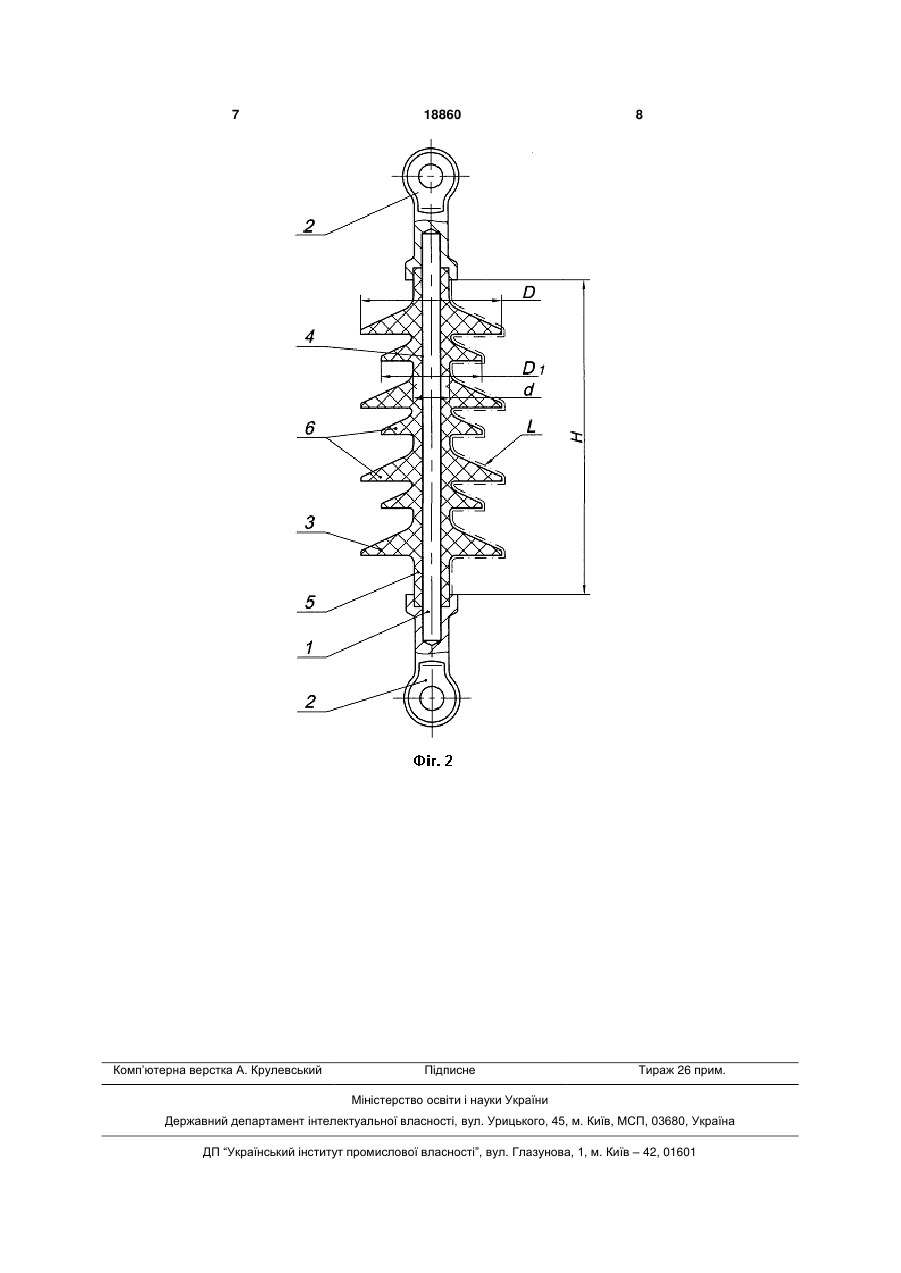

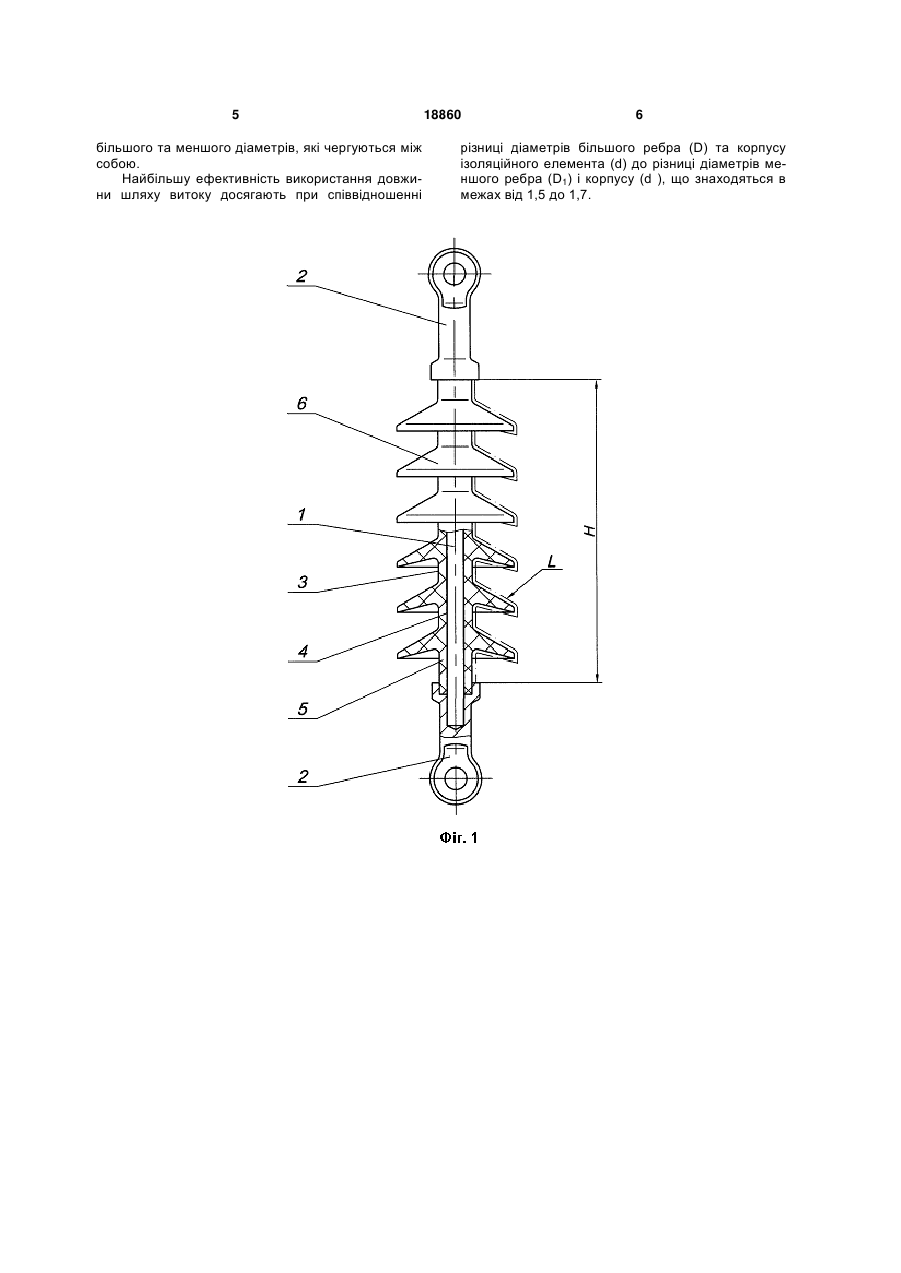

Полімерний стрижневий ізолятор

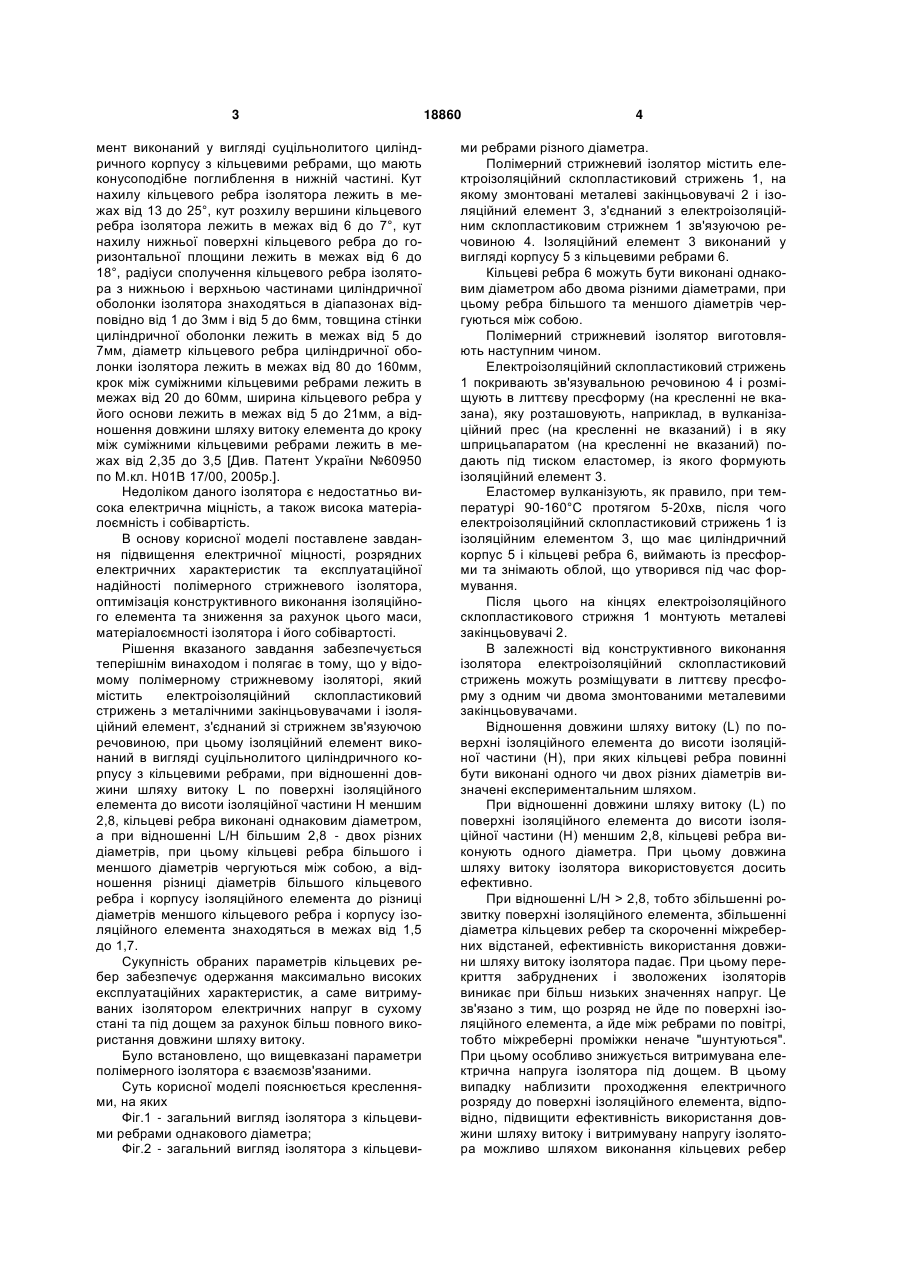

Полімерний стрижневий ізолятор, що містить електроізоляційний склопластиковий стрижень з металевими закінцьовувачами та ізоляційний елемент, з'єднаний зі стрижнем зв'язувальною речовиною, при цьому ізоляційний елемент вико 3 мент виконаний у вигляді суцільнолитого циліндричного корпусу з кільцевими ребрами, що мають конусоподібне поглиблення в нижній частині. Кут нахилу кільцевого ребра ізолятора лежить в межах від 13 до 25°, кут розхилу вершини кільцевого ребра ізолятора лежить в межах від 6 до 7°, кут нахилу нижньої поверхні кільцевого ребра до горизонтальної площини лежить в межах від 6 до 18°, радіуси сполучення кільцевого ребра ізолятора з нижньою і верхньою частинами циліндричної оболонки ізолятора знаходяться в діапазонах відповідно від 1 до 3мм і від 5 до 6мм, товщина стінки циліндричної оболонки лежить в межах від 5 до 7мм, діаметр кільцевого ребра циліндричної оболонки ізолятора лежить в межах від 80 до 160мм, крок між суміжними кільцевими ребрами лежить в межах від 20 до 60мм, ширина кільцевого ребра у його основи лежить в межах від 5 до 21мм, а відношення довжини шляху витоку елемента до кроку між суміжними кільцевими ребрами лежить в межах від 2,35 до 3,5 [Див. Патент України №60950 по М.кл. Н01В 17/00, 2005р.]. Недоліком даного ізолятора є недостатньо висока електрична міцність, а також висока матеріалоємність і собівартість. В основу корисної моделі поставлене завдання підвищення електричної міцності, розрядних електричних характеристик та експлуатаційної надійності полімерного стрижневого ізолятора, оптимізація конструктивного виконання ізоляційного елемента та зниження за рахунок цього маси, матеріалоємності ізолятора і його собівартості. Рішення вказаного завдання забезпечується теперішнім винаходом і полягає в тому, що у відомому полімерному стрижневому ізоляторі, який містить електроізоляційний склопластиковий стрижень з металічними закінцьовувачами і ізоляційний елемент, з'єднаний зі стрижнем зв'язуючою речовиною, при цьому ізоляційний елемент виконаний в вигляді суцільнолитого циліндричного корпусу з кільцевими ребрами, при відношенні довжини шляху витоку L по поверхні ізоляційного елемента до висоти ізоляційної частини Н меншим 2,8, кільцеві ребра виконані однаковим діаметром, а при відношенні L/Н більшим 2,8 - двох різних діаметрів, при цьому кільцеві ребра більшого і меншого діаметрів чергуються між собою, а відношення різниці діаметрів більшого кільцевого ребра і корпусу ізоляційного елемента до різниці діаметрів меншого кільцевого ребра і корпусу ізоляційного елемента знаходяться в межах від 1,5 до 1,7. Сукупність обраних параметрів кільцевих ребер забезпечує одержання максимально високих експлуатаційних характеристик, а саме витримуваних ізолятором електричних напруг в сухому стані та під дощем за рахунок більш повного використання довжини шляху витоку. Було встановлено, що вищевказані параметри полімерного ізолятора є взаємозв'язаними. Суть корисної моделі пояснюється кресленнями, на яких Фіг.1 - загальний вигляд ізолятора з кільцевими ребрами однакового діаметра; Фіг.2 - загальний вигляд ізолятора з кільцеви 18860 4 ми ребрами різного діаметра. Полімерний стрижневий ізолятор містить електроізоляційний склопластиковий стрижень 1, на якому змонтовані металеві закінцьовувачі 2 і ізоляційний елемент 3, з'єднаний з електроізоляційним склопластиковим стрижнем 1 зв'язуючою речовиною 4. Ізоляційний елемент 3 виконаний у вигляді корпусу 5 з кільцевими ребрами 6. Кільцеві ребра 6 можуть бути виконані однаковим діаметром або двома різними діаметрами, при цьому ребра більшого та меншого діаметрів чергуються між собою. Полімерний стрижневий ізолятор виготовляють наступним чином. Електроізоляційний склопластиковий стрижень 1 покривають зв'язувальною речовиною 4 і розміщують в литтєву пресформу (на кресленні не вказана), яку розташовують, наприклад, в вулканізаційний прес (на кресленні не вказаний) і в яку шприцьапаратом (на кресленні не вказаний) подають під тиском еластомер, із якого формують ізоляційний елемент 3. Еластомер вулканізують, як правило, при температурі 90-160°С протягом 5-20хв, після чого електроізоляційний склопластиковий стрижень 1 із ізоляційним елементом 3, що має циліндричний корпус 5 і кільцеві ребра 6, виймають із пресформи та знімають облой, що утворився під час формування. Після цього на кінцях електроізоляційного склопластикового стрижня 1 монтують металеві закінцьовувачі 2. В залежності від конструктивного виконання ізолятора електроізоляційний склопластиковий стрижень можуть розміщувати в литтєву пресформу з одним чи двома змонтованими металевими закінцьовувачами. Відношення довжини шляху витоку (L) по поверхні ізоляційного елемента до висоти ізоляційної частини (Н), при яких кільцеві ребра повинні бути виконані одного чи двох різних діаметрів визначені експериментальним шляхом. При відношенні довжини шляху витоку (L) по поверхні ізоляційного елемента до висоти ізоляційної частини (Н) меншим 2,8, кільцеві ребра виконують одного діаметра. При цьому довжина шляху витоку ізолятора використовуєтся досить ефективно. При відношенні L/Н > 2,8, тобто збільшенні розвитку поверхні ізоляційного елемента, збільшенні діаметра кільцевих ребер та скороченні міжреберних відстаней, ефективність використання довжини шляху витоку ізолятора падає. При цьому перекриття забруднених і зволожених ізоляторів виникає при більш низьких значеннях напруг. Це зв'язано з тим, що розряд не йде по поверхні ізоляційного елемента, а йде між ребрами по повітрі, тобто міжреберні проміжки неначе "шунтуються". При цьому особливо знижується витримувана електрична напруга ізолятора під дощем. В цьому випадку наблизити проходження електричного розряду до поверхні ізоляційного елемента, відповідно, підвищити ефективність використання довжини шляху витоку і витримувану напругу ізолятора можливо шляхом виконання кільцевих ребер 5 більшого та меншого діаметрів, які чергуються між собою. Найбільшу ефективність використання довжини шляху витоку досягають при співвідношенні 18860 6 різниці діаметрів більшого ребра (D) та корпусу ізоляційного елемента (d) до різниці діаметрів меншого ребра (D1) і корпусу (d ), що знаходяться в межах від 1,5 до 1,7. 7 Комп’ютерна верстка А. Крулевський 18860 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
