Пристрій реєстрації руху насіння при точному висіві
Номер патенту: 52727
Опубліковано: 10.09.2010
Автори: Абрамова Вікторія Вікторівна, Гольша Віталій Ігоревич, Лушников Вячеслав Михайлович, Чайковський Олександр Борисович, Шмат Сергій Іванович, Златопольський Федір Йосипович
Формула / Реферат
Пристрій реєстрації руху насіння при точному висіві, який містить оптико-електронний блок реєстрації прольоту насіння, двома сторонами якого є оптичні пристрої паралельного світлового потоку навпроти яких розміщені світлочутливі лінійки, з'єднані через швидкодіючі інтерфейси з персональним комп'ютером, який відрізняється тим, що оптико-електронний блок реєстрації прольоту насіння є трикоординатним, має вигляд прямокутного короба з найбільшими внутрішніми розмірами сошника та закріплюється на висівному апараті, на кожній стороні короба, розташованій навпроти оптичного пристрою паралельного світлового потоку, розміщені паралельно чотири світлочутливих лінійки, одна лінійка встановлена по верхній кромці, друга лінійка встановлена по нижній кромці сторони короба, від них на відстані, меншій найменшого геометричного розміру насінини, розташовані останні дві лінійки.
Текст

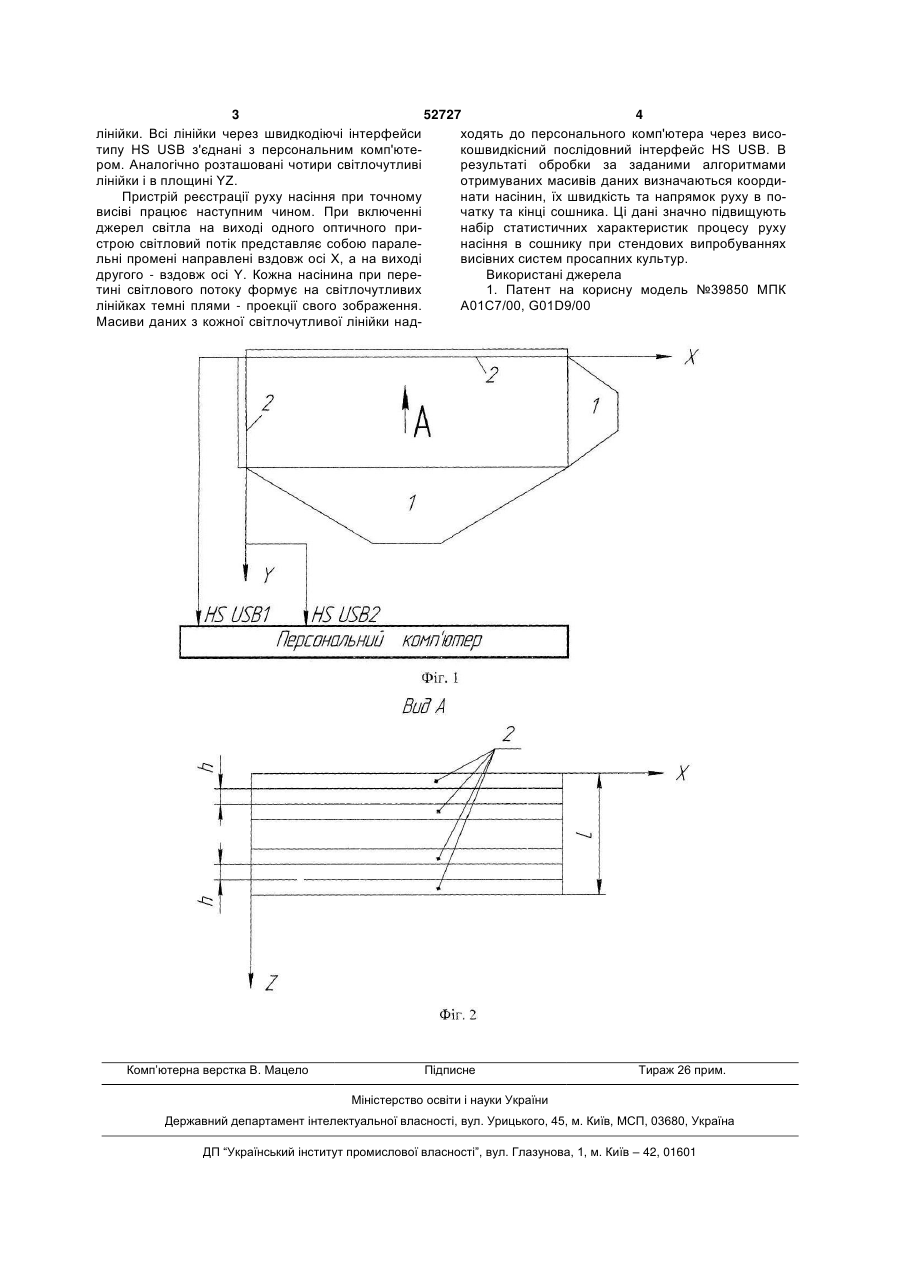

Пристрій реєстрації руху насіння при точному висіві, який містить оптико-електронний блок реєстрації прольоту насіння, двома сторонами якого є оптичні пристрої паралельного світлового потоку 3 52727 4 лінійки. Всі лінійки через швидкодіючі інтерфейси ходять до персонального комп'ютера через висотипу HS USB з'єднані з персональним комп'ютекошвидкісний послідовний інтерфейс HS USB. В ром. Аналогічно розташовані чотири світлочутливі результаті обробки за заданими алгоритмами лінійки і в площині YZ. отримуваних масивів даних визначаються коордиПристрій реєстрації руху насіння при точному нати насінин, їх швидкість та напрямок руху в повисіві працює наступним чином. При включенні чатку та кінці сошника. Ці дані значно підвищують джерел світла на виході одного оптичного принабір статистичних характеристик процесу руху строю світловий потік представляє собою параленасіння в сошнику при стендових випробуваннях льні промені направлені вздовж осі X, а на виході висівних систем просапних культур. другого - вздовж осі Y. Кожна насінина при переВикористані джерела тині світлового потоку формує на світлочутливих 1. Патент на корисну модель №39850 МПК лінійках темні плями - проекції свого зображення. А01С7/00, G01D9/00 Масиви даних з кожної світлочутливої лінійки над Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for recording seed motion at precision sowing
Автори англійськоюLushnikov Viacheslav Mykhailovych, Chaikovskyi Oleksandr Borysovych, Zlatopolskyi Fedir Yosypovych, Shmat Serhii Ivanovych, Abramova Viktoria Viktorivna, Holsha Vitalii Ihorovych
Назва патенту російськоюУстройство регистрации движения семян при точном высеве
Автори російськоюЛушников Вячеслав Михайлович, Чайковський Александр Борисович, Златопольский Федор Иосифович, Шмат Сергей Иванович, Абрамова Виктория Викторовна, Гольша Виталий Игоревич
МПК / Мітки
Мітки: пристрій, точному, руху, реєстрації, висіві, насіння
Код посилання
