Датчик для попередньої діагностики запальних процесів молочних залоз

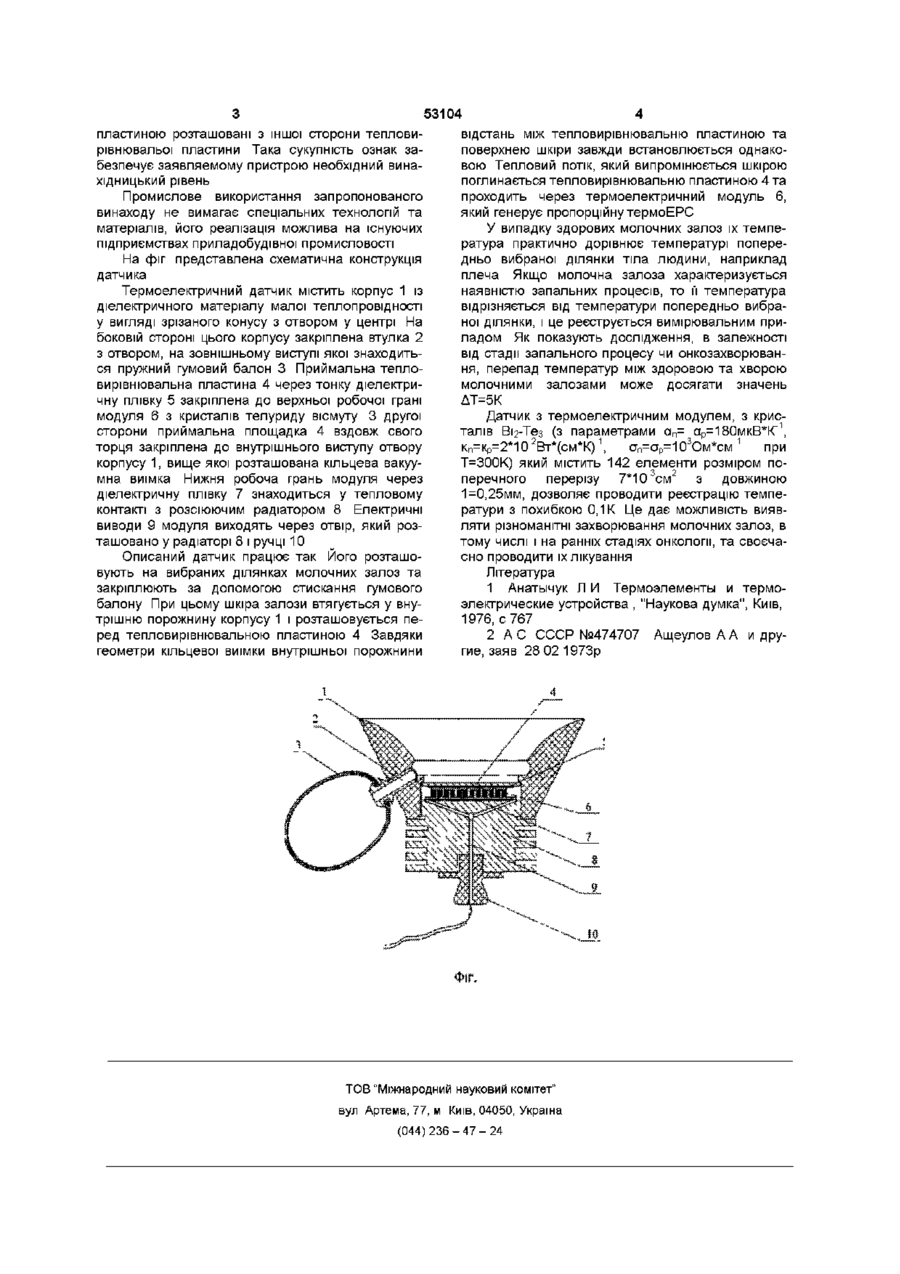

Датчик для попередньої діагностики запальних процесів молочних залоз, в тому числі онкологічних, що містить діелектричний корпус, тепловирівнюючу та тепловіддавальну металічні пластини і термоелектричний модуль між ними, який відрізняється тим, що корпус виконано у вигляді зрізаного конуса з центральним отвором та внутрішньою кільцевою виїмкою, яка розташована перед тепловирівнюючою пластиною та через втулку з отвором з'єднана з пружним гумовим балоном Винахід відноситься до термоелектричних приладів та пристроїв і знайде застосування в теплопірокалоріметрм, медицині та ветеринарії Він призначений для попередньої діагностики запальних процесів молочних залоз, в тому числі і онкозахворювань ВІДОМІ пристрої [1], що містять термопари та реєструючу головку Вони дозволяють контролювати температуру поверхні різних тіл контактним чи безконтактним засобом, в тому числі температуру необхідних ділянок поверхні людини З існуючих аналогів найбільш близьким по технічній суті є анізотропний тепломір [2] Він складається з анізотропного термоелектричного модуля та тепловирівнюючої й тепловіддаючої пластин При проходженні теплового потоку через такий тепломір на торцевих гранях анізотропного термоелемента виникає поперечна термоЕРС, яка, однозначно, відповідає величині цього потоку Цей перетворювач дозволяє визначити поверхневу температуру шкіри людини та по ній визначити и стан, тобто провести відповідне попереднє діагностування, наприклад, запального чи онкологічного станів молочних залоз похибки вимірювання температури та покращення якості попереднього діагностування захворювань молочних залоз, особливо на ранніх стадіях Це веде до можливості своєчасного лікування ВІДПО Але такий пристрій не завжди (внаслідок поганого теплоконтакту) забезпечує однаковий тепловий контакт між поверхнею тепловирівнюючої пластини та шкірою людини Це приводить до значної відносної похибки вимірювання температури (ЗО 50%) та ВІДПОВІДНОГО неякісного медичного діагностування Тому досить актуальним є завдання зниження ВІДНИХ захворювань Вказане завдання розв'язується тим, що запропонований датчик для попереднього діагностування стану молочних залоз складається з термоелектричного модуля, який розташовано в корпусі з діелектричного матеріалу у вигляді зрізаного конусу з центральним отвором та внутрішньою кільцевою виїмкою, яка розташована перед тепловирівнювальною пластиною та через втулку з'єднана з пружним гумовим балоном ВІДПОВІДНІСТЬ критерію "новизна" в запропонованому датчику забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному із об'єктів існуючого рівня техніки У винаході запропоновано принципово нове рішення датчика для попередньої діагностики стану молочних залоз, яке полягає в тому, що, для підвищення рівня діагностування, реєстрація теплових потоків, що випромінюються вибраними ділянками молочних залоз, проводиться на однаковій відстані між шкірою та тепловирівнювальною пластиною датчика Для цього діелектричний корпус датчику виконано у вигляді зрізаного конусу з центральним отвором та внутрішньою кільцевою виїмкою, яка розташована перед тепловирівнювальною пластиною та через втулку з отвором з'єднана з пружним гумовим балоном При цьому термоелектричний модуль з тепловіддаючою со Ю 53104 пластиною розташовані з іншої сторони тепловирівнювальої пластини Така сукупність ознак забезпечує заявляемому пристрою необхідний винахідницький рівень Промислове використання запропонованого винаходу не вимагає спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівної промисловості На фіг представлена схематична конструкція датчика Термоелектричний датчик містить корпус 1 із діелектричного матеріалу малої теплопровідності у вигляді зрізаного конусу з отвором у центрі На боковій стороні цього корпусу закріплена втулка 2 з отвором, на зовнішньому виступі якої знаходиться пружний гумовий балон 3 Приймальна тепловирівнювальна пластина 4 через тонку діелектричну плівку 5 закріплена до верхньої робочої грані модуля 6 з кристалів телуриду вісмуту 3 другої сторони приймальна площадка 4 вздовж свого торця закріплена до внутрішнього виступу отвору корпусу 1, вище якої розташована кільцева вакуумна виїмка Нижня робоча грань модуля через діелектричну плівку 7 знаходиться у тепловому контакті з розсіюючим радіатором 8 Електричні виводи 9 модуля виходять через отвір, який розташовано у радіаторі 8 і ручці 10 Описаний датчик працює так Його розташовують на вибраних ділянках молочних залоз та закріплюють за допомогою стискання гумового балону При цьому шкіра залози втягується у внутрішню порожнину корпусу 1 і розташовується перед тепловирівнювальною пластиною 4 Завдяки геометри кільцевої виїмки внутрішньої порожнини відстань між тепловирівнювальню пластиною та поверхнею шкіри завжди встановлюється однаковою Тепловий потік, який випромінюється шкірою поглинається тепловирівнювальню пластиною 4 та проходить через термоелектричний модуль 6, який генерує пропорційну термоЕРС У випадку здорових молочних залоз їх температура практично дорівнює температурі попередньо вибраної ділянки тіла людини, наприклад плеча Якщо молочна залоза характеризується наявністю запальних процесів, то її температура відрізняється від температури попередньо вибраної ділянки, і це реєструється вимірювальним приладом Як показують дослідження, в залежності від стадії запального процесу чи онкозахворювання, перепад температур між здоровою та хворою молочними залозами може досягати значень ДТ=5К Датчик з термоелектричним модулем, з кристалів Ві2-Тез (з параметрами ап= ар=180мкВ*К~1, кп=Кр=2*102Вт*(см*К)1, а п =а р =10 3 Ом*см 1 при Т=300К) який містить 142 елементи розміром поперечного перерізу 7*10 З см 2 з довжиною 1=0,25мм, дозволяє проводити реєстрацію температури з похибкою 0,1 К Це дає можливість виявляти різноманітні захворювання молочних залоз, в тому числі і на ранніх стадіях онкологи, та своєчасно проводити їх лікування Література 1 Анатычук Л И Термоэлементы и термоэлектрические устройства , "Наукова думка", Київ, 1976, с 767 2 А С СССР №474707 Ащеулов А А и другие, заяв 28 02 1973р ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
