Спосіб видобування і підготовки природного газу

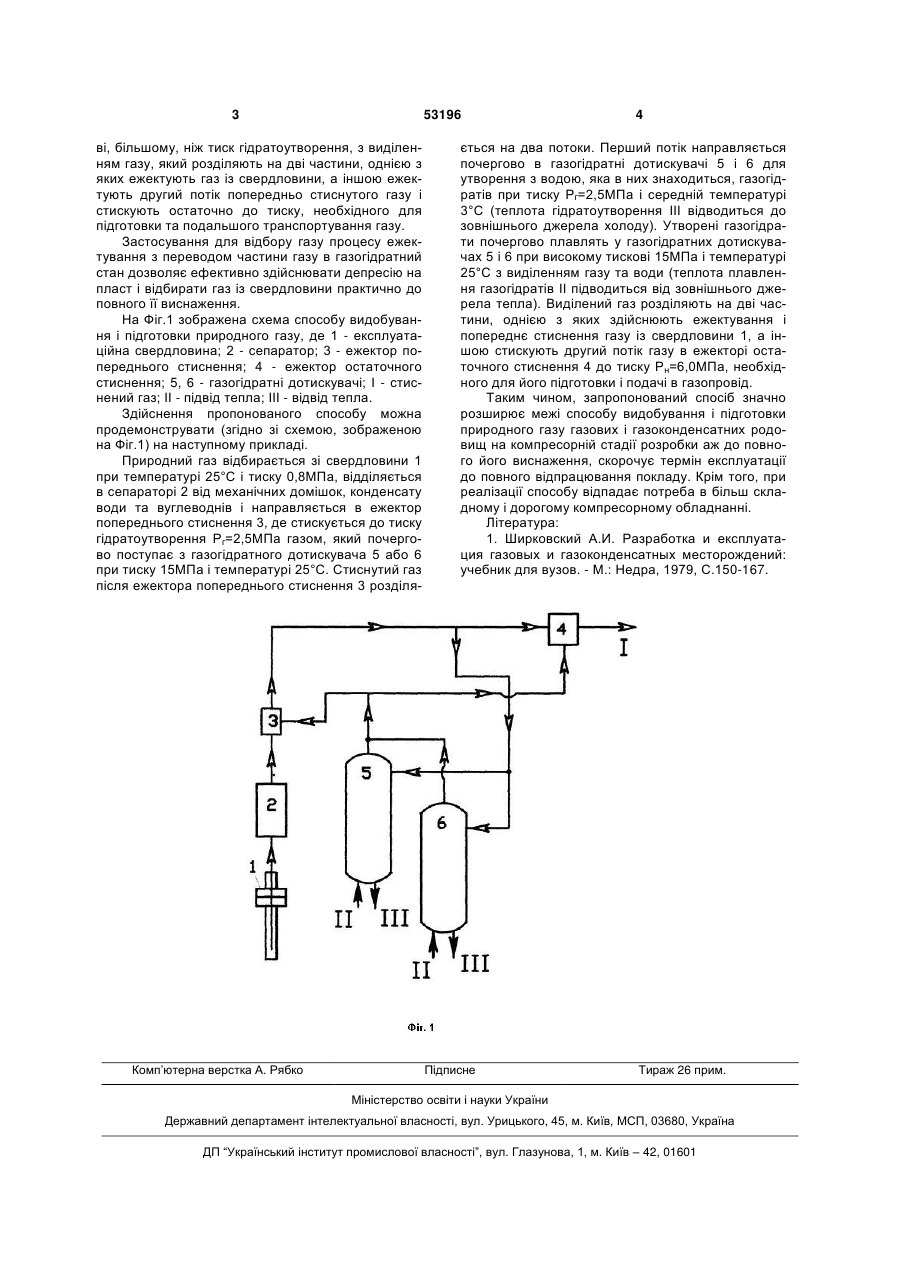

Спосіб видобування і підготовки природного газу на компресорній стадії розробки газових і газоконденсатних родовищ, що включає відбір газу з експлуатаційних свердловин, його сепарацію від домішок, стискування видобутого газу до тиску, необхідного для підготовки та подальшого транс 3 53196 ві, більшому, ніж тиск гідратоутворення, з виділенням газу, який розділяють на дві частини, однією з яких ежектують газ із свердловини, а іншою ежектують другий потік попередньо стиснутого газу і стискують остаточно до тиску, необхідного для підготовки та подальшого транспортування газу. Застосування для відбору газу процесу ежектування з переводом частини газу в газогідратний стан дозволяє ефективно здійснювати депресію на пласт і відбирати газ із свердловини практично до повного її виснаження. На Фіг.1 зображена схема способу видобування і підготовки природного газу, де 1 - експлуатаційна свердловина; 2 - сепаратор; 3 - ежектор попереднього стиснення; 4 - ежектор остаточного стиснення; 5, 6 - газогідратні дотискувачі; І - стиснений газ; ІІ - підвід тепла; ІІІ - відвід тепла. Здійснення пропонованого способу можна продемонструвати (згідно зі схемою, зображеною на Фіг.1) на наступному прикладі. Природний газ відбирається зі свердловини 1 при температурі 25°С і тиску 0,8МПа, відділяється в сепараторі 2 від механічних домішок, конденсату води та вуглеводнів і направляється в ежектор попереднього стиснення 3, де стискується до тиску гідратоутворення Рг=2,5МПа газом, який почергово поступає з газогідратного дотискувача 5 або 6 при тиску 15МПа і температурі 25°С. Стиснутий газ після ежектора попереднього стиснення 3 розділя Комп’ютерна верстка А. Рябко 4 ється на два потоки. Перший потік направляється почергово в газогідратні дотискувачі 5 і 6 для утворення з водою, яка в них знаходиться, газогідратів при тиску Рг=2,5МПа і середній температурі 3°С (теплота гідратоутворення ІІІ відводиться до зовнішнього джерела холоду). Утворені газогідрати почергово плавлять у газогідратних дотискувачах 5 і 6 при високому тискові 15МПа і температурі 25°С з виділенням газу та води (теплота плавлення газогідратів ІІ підводиться від зовнішнього джерела тепла). Виділений газ розділяють на дві частини, однією з яких здійснюють ежектування і попереднє стиснення газу із свердловини 1, а іншою стискують другий потік газу в ежекторі остаточного стиснення 4 до тиску Рн=6,0МПа, необхідного для його підготовки і подачі в газопровід. Таким чином, запропонований спосіб значно розширює межі способу видобування і підготовки природного газу газових і газоконденсатних родовищ на компресорній стадії розробки аж до повного його виснаження, скорочує термін експлуатації до повного відпрацювання покладу. Крім того, при реалізації способу відпадає потреба в більш складному і дорогому компресорному обладнанні. Література: 1. Ширковский А.И. Разработка и експлуатация газовых и газоконденсатных месторождений: учебник для вузов. - М.: Недра, 1979, С.150-167. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
