Спосіб виготовлення будівельних виробів

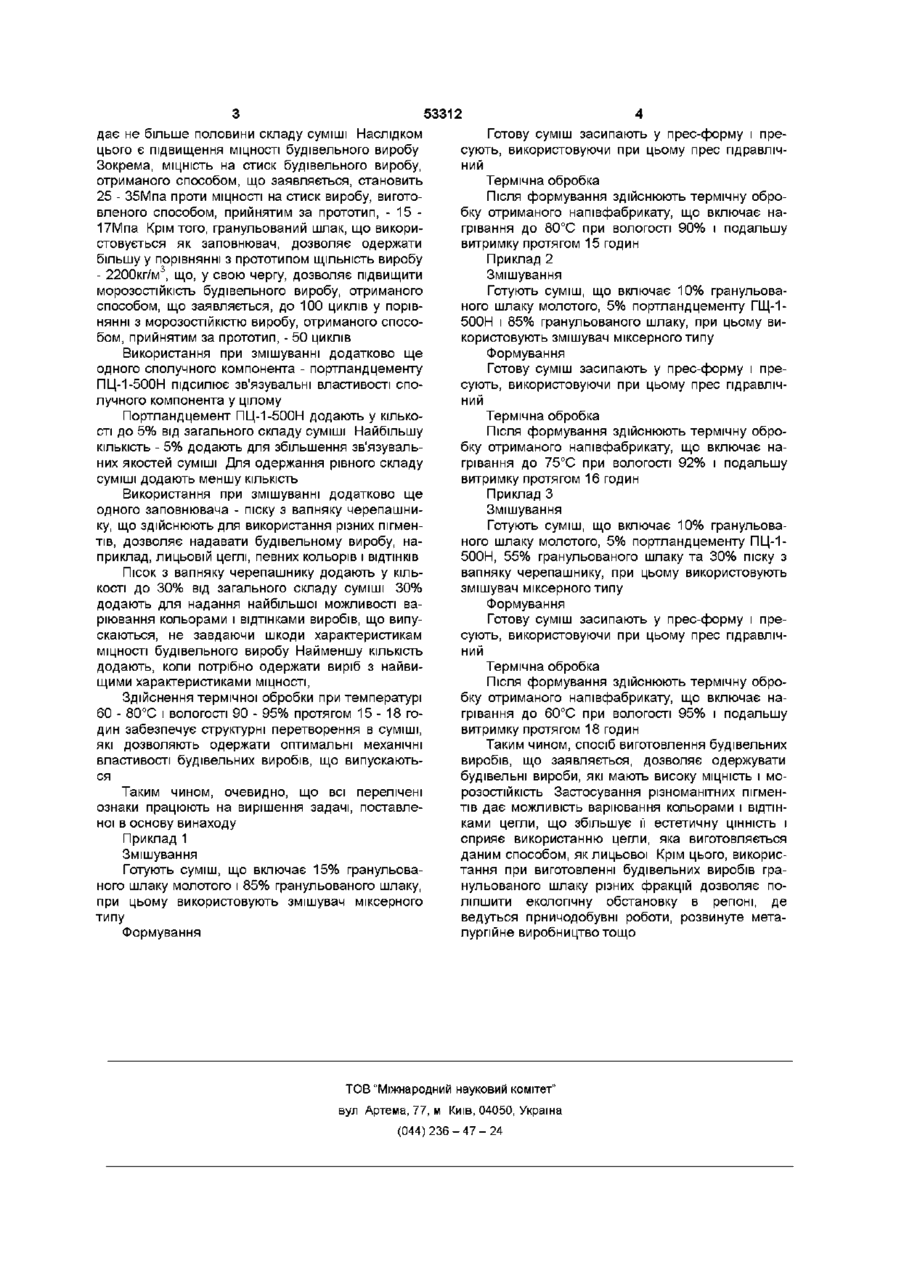

1 Спосіб виготовлення будівельних виробів, що включає змішування заповнювача і сполучного компонента, формування і термічну обробку, який відрізняється тим, що при змішуванні як заповнювач використовують гранульований шлак, а як сполучний компонент - гранульований шлак молотий у наступних пропорціях, % гранульований шлак 55-85, гранульований шлак молотий 10-15 2 Спосіб за п 1, який відрізняється тим, що при змішуванні гранульованого шлаку і гранульованого шлаку молотого додають ще один сполучний компонент - портландцемент ПЦ-1-500Н 3 Спосіб за п 2, який відрізняється тим, що портландцемент ПЦ-1-500Н додають у КІЛЬКОСТІ ДО 5% від загального складу суміші 4 Спосіб за п 1, який відрізняється тим, що при змішуванні гранульованого шлаку і гранульованого шлаку молотого додають ще один заповнювач пісок з вапняку черепашнику 5 Спосіб за п 4, який відрізняється тим, що пісок з вапняку черепашнику додають у КІЛЬКОСТІ ДО 30% від загального складу суміші 6 Спосіб за будь-яким з п 1-5, який відрізняється тим, що термічну обробку здійснюють при температурі 60-80°С і вологості 90-95% протягом 15-18 годин Винахід стосується способів виготовлення будівельних матеріалів і може бути використаним для виготовлення цегли, зокрема, лицьової цегли Відомо спосіб виготовлення будівельних виробів, що включає змішування карбонатного заповнювача та органічного сполучного у вигляді ВІДХОДІВ виробництва 1 - пара - нітрофенш - 2 ацетамідоетанолу на основі смоли стадії амінування, формування і термообробку [SU 1736965 А1 від 03 05 89, С04В26/00 "Спосіб виготовлення будівельних виробів"] Недоліком даного способу виробництва будівельних виробів є те, що будівельні вироби, які одержують даним способом, не мають належної використовують гранульований шлак, а як сполучний компонент - гранульований шлак молотий у наступних пропорціях, % гранульований шлак 55 - 85, гранульований шлак молотий 10-15 При змішуванні додатково можуть додавати ще один сполучний компонент - портландцемент ПЦ-1-500Н у КІЛЬКОСТІ до 5% від загального складу суміші При змішуванні можуть також додавати ще один заповнювач - пісок з вапняку черепашнику у КІЛЬКОСТІ до 30% від загального складу суміші Термічну обробку здійснюють при температурі 60 - 80°С і вологості 90 - 95% протягом 15 - 18 годин Запропонований спосіб виготовлення будівельних виробів відрізняється від відомого тим, що при змішуванні заповнювача і сполучного компонента як сполучний компонент використовують гранульований шлак молотий, а як заповнювач гранульований шлак у визначених пропорціях Гранульований шлак будь-яких фракцій, у тому числі молотий, має гідравлічні властивості, тобто властивості зміцнення під впливом вологи У прототипі такі властивості має лише сполучний компонент, який у процентному відношенні скла високої МІЦНОСТІ і морозостійкості В основу винаходу поставлена задача створення способу виготовлення будівельних виробів, який би дозволив значно підвищити МІЦНІСТЬ і морозостійкість будівельних виробів, що виготовляють даним способом, шляхом зміни складу компонентів - сполучного компонента і заповнювача Поставлена задача вирішується тим, що у способі виготовлення будівельних виробів, який включає змішування заповнювача і сполучного компонента, формування і термічну обробку, згідно з винаходом, при змішуванні як заповнювач со го ю 53312 дає не більше половини складу суміші Наслідком Готову суміш засипають у прес-форму і прецього є підвищення МІЦНОСТІ будівельного виробу сують, використовуючи при цьому прес гідравлічЗокрема, МІЦНІСТЬ на стиск будівельного виробу, ний отриманого способом, що заявляється, становить Термічна обробка 25 - 35Мпа проти МІЦНОСТІ на стиск виробу, виготоПісля формування здійснюють термічну обровленого способом, прийнятим за прототип, - 15 бку отриманого напівфабрикату, що включає на17Мпа Крім того, гранульований шлак, що викоригрівання до 80°С при вологості 90% і подальшу стовується як заповнювач, дозволяє одержати витримку протягом 15 годин більшу у порівнянні з прототипом ЩІЛЬНІСТЬ виробу Приклад 2 3 - 2200кг/м , що, у свою чергу, дозволяє підвищити Змішування морозостійкість будівельного виробу, отриманого Готують суміш, що включає 10% гранульоваспособом, що заявляється, до 100 циклів у порівного шлаку молотого, 5% портландцементу ГЩ-1нянні з морозостійкістю виробу, отриманого спосо500Н і 85% гранульованого шлаку, при цьому вибом, прийнятим за прототип, - 50 циклів користовують змішувач міксерного типу Використання при змішуванні додатково ще Формування одного сполучного компонента - портландцементу Готову суміш засипають у прес-форму і преПЦ-1-500Н підсилює зв'язувальні властивості спосують, використовуючи при цьому прес гідравлічлучного компонента у цілому ний Портландцемент ПЦ-1-500Н додають у КІЛЬКОТермічна обробка СТІ до 5% від загального складу суміші Найбільшу Після формування здійснюють термічну оброКІЛЬКІСТЬ - 5% додають для збільшення зв'язувальбку отриманого напівфабрикату, що включає наних якостей суміші Для одержання рівного складу грівання до 75°С при вологості 92% і подальшу суміші додають меншу КІЛЬКІСТЬ витримку протягом 16 годин Використання при змішуванні додатково ще Приклад З одного заповнювача - піску з вапняку черепашниЗмішування ку, що здійснюють для використання різних пігменГотують суміш, що включає 10% гранульоватів, дозволяє надавати будівельному виробу, наного шлаку молотого, 5% портландцементу ПЦ-1приклад, лицьовій цеглі, певних кольорів і ВІДТІНКІВ 500Н, 55% гранульованого шлаку та 30% піску з вапняку черепашнику, при цьому використовують Пісок З вапняку черепашнику додають у КІЛЬзмішувач міксерного типу КОСТІ до 30% від загального складу суміші 30% додають для надання найбільшої можливості ваФормування ріювання кольорами і відтінками виробів, що випуГотову суміш засипають у прес-форму і прескаються, не завдаючи шкоди характеристикам сують, використовуючи при цьому прес гідравлічМІЦНОСТІ будівельного виробу Найменшу КІЛЬКІСТЬ ний додають, коли потрібно одержати виріб з найвиТермічна обробка щими характеристиками МІЦНОСТІ, Після формування здійснюють термічну обробку отриманого напівфабрикату, що включає наЗдійснення термічної обробки при температурі грівання до 60°С при вологості 95% і подальшу 60 - 80°С і вологості 90 - 95% протягом 15 - 18 говитримку протягом 18 годин дин забезпечує структурні перетворення в суміші, які дозволяють одержати оптимальні механічні Таким чином, спосіб виготовлення будівельних властивості будівельних виробів, що випускаютьвиробів, що заявляється, дозволяє одержувати ся будівельні вироби, які мають високу МІЦНІСТЬ І морозостійкість Застосування різноманітних пігменТаким чином, очевидно, що всі перелічені тів дає можливість варіювання кольорами і відтінознаки працюють на вирішення задачі, поставлеками цегли, що збільшує її естетичну ЦІННІСТЬ і ної в основу винаходу сприяє використанню цегли, яка виготовляється Приклад 1 даним способом, як лицьової Крім цього, викорисЗмішування тання при виготовленні будівельних виробів граГотують суміш, що включає 15% гранульованульованого шлаку різних фракцій дозволяє поного шлаку молотого і 85% гранульованого шлаку, ліпшити екологічну обстановку в регіоні, де при цьому використовують змішувач міксерного ведуться гірничодобувні роботи, розвинуте метатипу лургійне виробництво тощо Формування ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
