Пристрій для гасіння вибухових хвиль в свердловинах

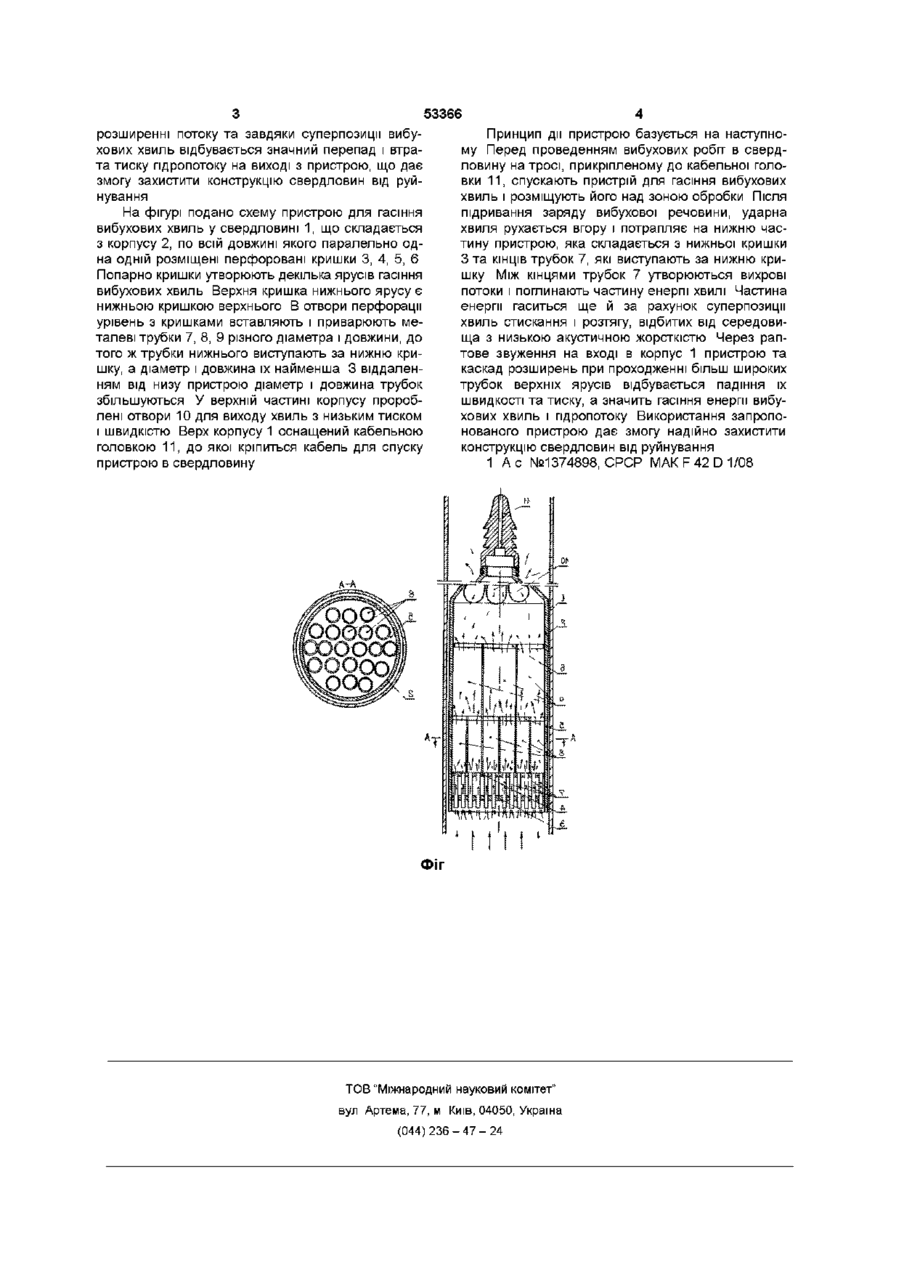

1 Пристрій для гасіння вибухових хвиль в свердловинах, що складається з вузла гасіння ударної хвилі з перфорованими торцевими кришками, який відрізняється тим, що перфоровані кришки розташовують по всьому корпусу паралельно одна одній, отвори перфорації кришок мають різний діаметр у нижній кришці радіус отворів найменший, у верхній - найбільший, в отвори перфорації вставляють і приварюють металеві трубки різного діаметра і довжини, верхні та нижні КІНЦІ трубок верхніх ярусів розташовані на рівні з кришками, а нижні КІНЦІ нижнього ярусу виступають за нижню кришку 2 Пристрій за п 1, який відрізняється тим, що порожнини між кришками заповнюють речовиною 3 низькою акустичною жорсткістю або створюють в них вакуумний простір Винахід належить до засобів захисту свердловин від руйнівної дії динамічних навантажень при проведенні вибухових робіт різного призначення Відомий пристрій для захисту свердловин від динамічних навантажень, що складається з вузла гасіння ударної хвилі з перфорованими торцевими кришками і балонів, розміщених у вузлі гасіння між торцевими кришками на відстані один від одного [1] Недоліком відомого пристрою є низький рівень захисту конструкції свердловин від дії вибухових навантажень В основу винаходу поставлено задачу вдосконалення існуючого пристрою для гасіння вибухових хвиль в свердловинах шляхом розміщення по всьому корпусу в декілька ярусів поперечних паралельних перфорованих кришок з отворами перфорації різного діаметра, розташування в отворах перфорації металевих трубок різного діаметра і довжини, при цьому трубки верхніх ярусів знаходяться урівень з кришками, а трубки нижнього ярусу своїм нижнім кінцем виступають за нижню кришку, та заповнення простору між кришками речовиною з низькою акустичною жорсткістю чи створення в них вакуумного простору забезпечити зниження тиску за рахунок каскаду раптового звуження і розширення пдропотоку при його проходженні через корпус пристрою та поглинання енергії вибухових хвиль шляхом створення вихрових зон, що дасть змогу локалізувати дію вибуху в зоні обробки і надійно захистити свердловину від динамічних навантажень Задача вирішується тим, що по всьому корпусу пристрою паралельно одна одній в декілька ярусів розміщують перфоровані кришки, діаметр отворів перфорації яких збільшується з відстанню від нижньої частини пристрою в нижній кришці діаметр отворів перфорації найменший, а у верхній - найбільший В отвори перфорації вставляють і приварюють металеві трубки різного діаметра і довжини в нижньому ярусі розташовують трубки найменшого діаметра і довжини, а з відстанню від низу пристрою діаметр і довжина трубок збільшуються КІНЦІ трубок всіх ярусів знаходяться урівень з кришками, а нижні КІНЦІ трубок нижнього ярусу виступають за нижню кришку При попаданні вибухових хвиль на нижню частину пристрою між трубками, які виступають за нижню кришку, утворюються вихрові потоки, які поглинають частину енергії хвиль Гідропотік, проходячи через трубки, завдяки раптовому звужуванню, а потім каскаду розширень втрачає свою швидкість і тиск Задача вирішується ще й тим, що вільний простір між кришками заповнюють речовиною з низькою акустичною жорсткістю або створюють в ньому вакуумне середовище За рахунок суперпозиції хвиль стискання та хвиль розтягу, відбитих від середовища з низькою акустичною жорсткістю, відбувається гасіння частини вибухових хвиль На послідовному багаторазовому раптовому (О (О со го ю 53366 розширенні потоку та завдяки суперпозиції вибуПринцип дії пристрою базується на наступнохових хвиль відбувається значний перепад і втраму Перед проведенням вибухових робіт в свердта тиску пдропотоку на виході з пристрою, що дає ловину на тросі, прикріпленому до кабельної голозмогу захистити конструкцію свердловин від руйвки 11, спускають пристрій для гасіння вибухових нування хвиль і розміщують його над зоною обробки Після підривання заряду вибухової речовини, ударна На фігурі подано схему пристрою для гасіння хвиля рухається вгору і потрапляє на нижню часвибухових хвиль у свердловині 1, що складається тину пристрою, яка складається з нижньої кришки з корпусу 2, по всій довжині якого паралельно одЗ та КІНЦІВ трубок 7, які виступають за нижню крина одній розміщені перфоровані кришки 3, 4, 5, 6 шку Між КІНЦЯМИ трубок 7 утворюються вихрові Попарно кришки утворюють декілька ярусів гасіння потоки і поглинають частину енергії хвилі Частина вибухових хвиль Верхня кришка нижнього ярусу є енергії гаситься ще й за рахунок суперпозиції нижньою кришкою верхнього В отвори перфорації хвиль стискання і розтягу, відбитих від середовиурівень з кришками вставляють і приварюють меща з низькою акустичною жорсткістю Через рапталеві трубки 7, 8, 9 різного діаметра і довжини, до тове звуження на вході в корпус 1 пристрою та того ж трубки нижнього виступають за нижню крикаскад розширень при проходженні більш широких шку, а діаметр і довжина їх найменша 3 віддалентрубок верхніх ярусів відбувається падіння їх ням від низу пристрою діаметр і довжина трубок швидкості та тиску, а значить гасіння енергії вибузбільшуються У верхній частині корпусу проробхових хвиль і пдропотоку Використання запрополені отвори 10 для виходу хвиль з низьким тиском нованого пристрою дає змогу надійно захистити і швидкістю Верх корпусу 1 оснащений кабельною конструкцію свердловин від руйнування головкою 11, до якої кріпиться кабель для спуску пристрою в свердловину 1 А с №1374898, СРСР МАК F 42 D 1/08 ФІГ ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
