Багатошаровий папір

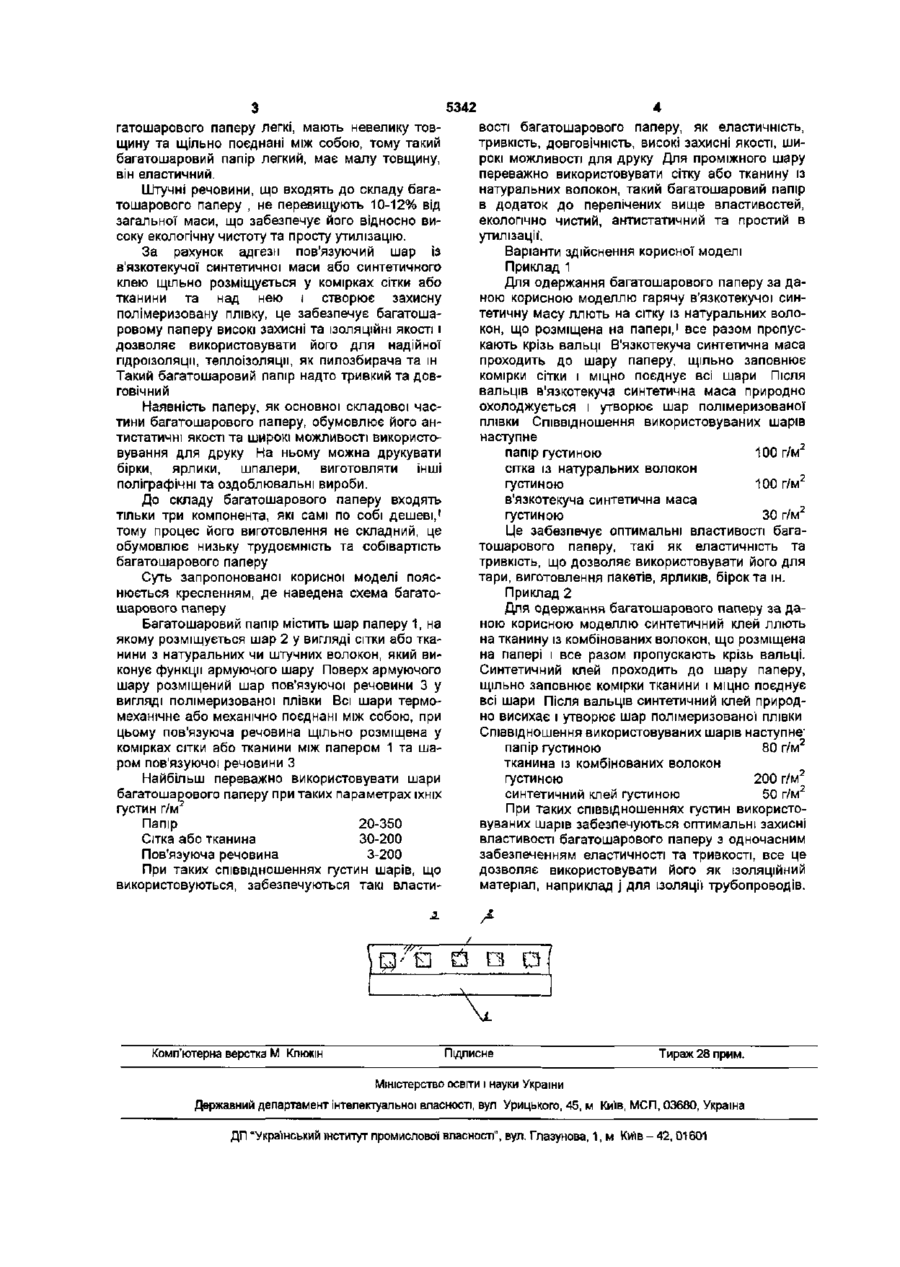

1 Багатошаровий папір, який містить складові шари, причому проміжний шар виконаний у вигляді сітки або тканини із натуральних, штучних або комбінованих волокон, який відрізняється тим, що сітка або тканина розміщена на шарі паперу, а поверх сітки або тканини розміщений шар із зв'язуючої речовини, причому всі шари термоме ханічно з'єднані між собою таким чином, що зв'язуюча речовина щільно розміщена у комірках сітки або тканини між папером та шаром зв'язуючої речовини 2 Багатошаровий папір за п 1, який відрізняється тим, що містить шари при таких 2 параметрах їхніх густин, г/м папір 20-350 сітка або тканина 30-200 пов'язуюча речовина з- 200 3 Багатошаровий папір за п 1, який відрізняється тим, що зв'язуючою речовиною є в'язкотекуча синтетична маса або синтетичний клей Корисна модель відноситься до целюлознопаперової галузі, зокрема до виробництва матеріалу на основі паперу, який має універсальне призначення і може бути використаний як пакувальний, оздоблювальний, декоративний захисний, пдро-теплоізоляційний та ін Відомий багатошаровий пакувальний матеріал, який включає шари із алюмінієвої фольги і паперу, над фольгою - ще шар плівки з поліпропілену, при цьому всі шари поєднані між собою пов'язуючою речовиною [Патент № 26548 UA МПК 7 Д21 Н 27/10-27/36] Цей папір має обмежені функціональні можливості він жорсткий, дорогий та складний у виробництві Найближчим аналогом до корисної моделі, що заявляється, є обраний за прототип багатошаровий картон, виріб, який отримується та посередньо захищений згідно способу за патентом України № 25 903 UA МПК7 Д 21 Н 27/10 Багатошаровий картон складається із двох шарів в'язкотекучої маси целюлози та проміжного шару Із тканини або сітки із натуральних або штучних волокон, всі шари спресовані Використання у відомому матеріалі двох шарів із в'язкотекучої маси обмежує його функціональні можливості, він має велику товщину та жорсткість, немає захисного шару, тому надто гігроскопічний дорогий бо складний у виробництві, недостатньо тривкий Крім цього поверхневі шари, що утворю ються ІЗ в'язкотекучої сировини , обумовлюють його недовговічність Задачею корисної моделі є створення паперу з широкими функціональними можливостями шляхом модифікації складу паперу та поєднання шарів що забезпечує його еластичність підвищує довговічність та надає йому захисних якостей Такий папір легкий та більш технологічний у виробництві, що знижує його собівартість Він достатньо екологічно чистий і може просто бути утилізованим Поставлена задача вирішується тим, що багатошаровий папір, який містить складові шари причому, проміжний шар виконаний у вигляді сітки або тканини із натуральних, штучних або комбінованих волокон, згідно з корисною моделлю, сітка або тканина розміщена на шарі паперу, а поверх сітки або тканини розміщений шар із пов'язуючої речовини, причому всі шари термомеханічне поєднані між собою таким чином, що пов'язуюча речовина щільно розміщена у комірках сітки або тканини між папером та шаром пов'язуючої речовини, також багатошаровий папір містить шари при таких параметрах їхніх густин, г/м2 папір 20-350 сітка або тканина 30-200 пов'язуюча речовина 3-200, пов'язуючою речовиною є в'язкотекуча синтетична маса або синтетичний клей Всі матеріали, які входять до складу шарів ба CM со ю ф І 5342 гатошарового паперу легкі, мають невелику товщину та щільно поєднані між собою, тому такий багатошаровий папір легкий, має малу товщину, він еластичний. Штучні речовини, що входять до складу багатошарового паперу , не перевищують 10-12% від загальної маси, що забезпечує його відносно високу екологічну чистоту та просту утилізацію. За рахунок адгезії пов'язуючий шар із в'язкотекучої синтетичної маси або синтетичного клею щільно розміщується у комірках сітки або тканини та над нею і створює захисну полімеризовану плівку, це забезпечує багатошаровому паперу високі захисні та ІЗОЛЯЦІЙНІ ЯКОСТІ І дозволяє використовувати його для надійної гідроізоляції, теплоізоляції, як пилозбирача та ін Такий багатошаровий папір надто тривкий та довговічний Наявність паперу, як основної складової частини багатошарового паперу, обумовлює його антистатичні якості та широкі можливості використовування для друку На ньому можна друкувати бірки, ярлики, шпалери, виготовляти інші поліграфічні та оздоблювальні вироби. До складу багатошарового паперу входять тільки три компонента, які самі по собі дешеві,' тому процес його виготовлення не складний, це обумовлює низьку трудоємність та собівартість багатошарового паперу Суть запропонованої корисної моделі пояснюється кресленням, де наведена схема багатошарового паперу Багатошаровий папір містить шар паперу 1, на якому розміщується шар 2 у вигляді сітки або тканини з натуральних чи штучних волокон, який виконує функції армуючого шару Поверх армуючого шару розміщений шар пов'язуючої речовини 3 у вигляді полімеризованої плівки Всі шари термомеханічне або механічно поєднані між собою, при цьому пов'язуюча речовина щільно розміщена у комірках сітки або тканини між папером 1 та шаром пов'язуючої речовини З Найбільш переважно використовувати шари багатошарового паперу при таких параметрах їхніх 2 густи н г/м Папір 20-350 Сітка або тканина 30-200 Пов'язуюча речовина 3-200 При таких співвідношеннях густин шарів, що використовуються, забезпечуються такі власти Комп'ютерна верстка М Кпюкін вості багатошарового паперу, як еластичність, тривкість, довговічність, високі захисні якості, широкі можливості для друку Для проміжного шару переважно використовувати сітку або тканину із натуральних волокон, такий багатошаровий папір в додаток до перелічених вище властивостей, екологічно чистий, антистатичний та простий в утилізації". Варіанти здійснення корисної моделі Приклад 1 Для одержання багатошарового паперу за даною корисною моделлю гарячу в'язкотекучої синтетичну масу ллють на сітку із натуральних воло1 кон, що розміщена на папері, все разом пропускають крізь вальці В'язкотекуча синтетична маса проходить до шару паперу, щільно заповнює комірки сітки і міцно поєднує всі шари Після вальців в'язкотекуча синтетична маса природно охолоджується і утворює шар полімеризованої плівки Співвідношення використовуваних шарів наступне папір густиною 100 г/м2 сітка із натуральних волокон густиною 100 г/м2 в'язкотекуча синтетична маса густиною ЗО г/м2 Це забезпечує оптимальні властивості багатошарового паперу, такі як еластичність та тривкість, що дозволяє використовувати його для тари, виготовлення пакетів, ярликів, бірокта ін. Приклад 2 Для одержання багатошарового паперу за даною корисною моделлю синтетичний клей ллють на тканину із комбінованих волокон, що розміщена на папері і все разом пропускають крізь вальці. Синтетичний клей проходить до шару паперу, щільно заповнює комірки тканини і міцно поєднує всі шари Після вальців синтетичний клей природно висихає і утворює шар полімеризованої плівки Співвідношення використовуваних шарів наступне1 папір густиною 80 г/м2 тканина із комбінованих волокон густиною 200 г/м2 синтетичний клей густиною 50 г/м2 При таких співвідношеннях густин використовуваних шарів забезпечуються оптимальні захисні властивості багатошарового паперу з одночасним забезпеченням еластичності та тривкості, все це дозволяє використовувати його як ІЗОЛЯЦІЙНИЙ матеріал, наприклад j для ізоляції трубопроводів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42,01601
