Композиційний конструкційний багатошаровий матеріал

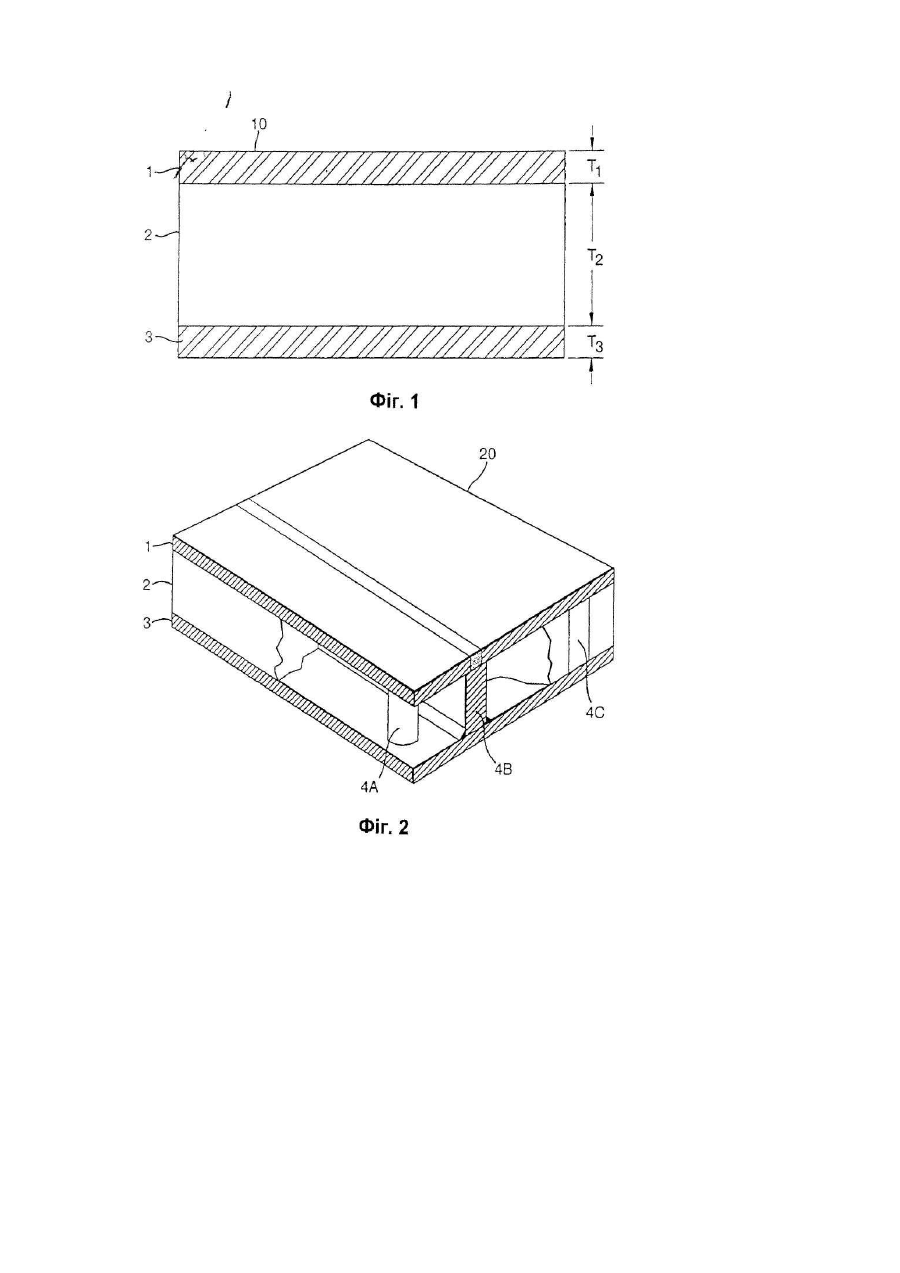

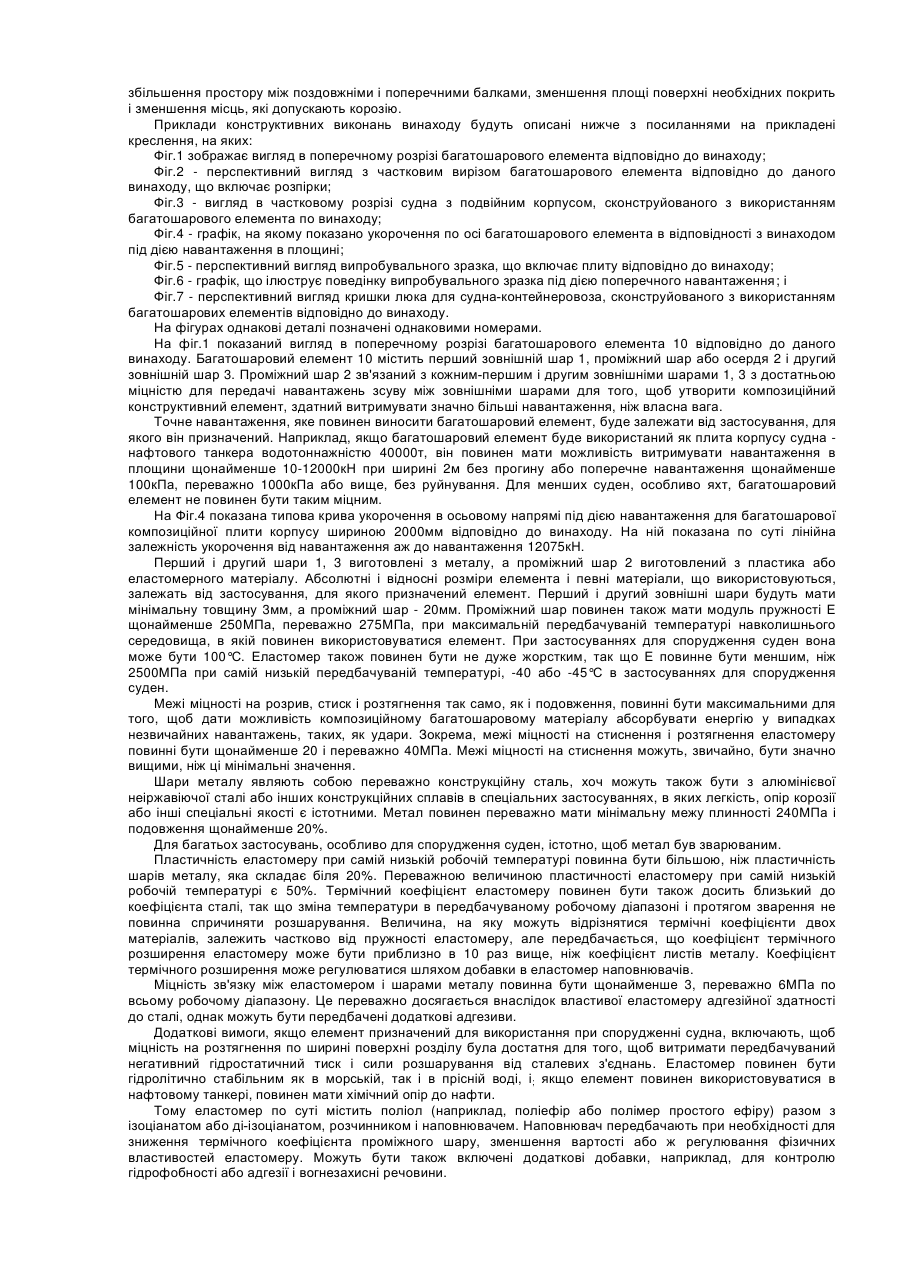

1. Конструктивний багатошаровий елемент, що містить: перший шар металу, що має першу внутрішню поверхню і першу зовнішню поверхню; другий шар металу, що має другу внутрішню поверхню і другу зовнішню поверхню, причому другий шар металу відокремлений проміжком від вказаного першого шару металу; і проміжний шар, що містить еластомер, розташований між вказаними першою і другою внутрішніми поверхнями і приклеєний до них, причому вказаний еластомер має модуль пружності Е, більший або рівний приблизно 250 МПа і пластичність, що перевищує пластичність шарів металу.

2. Конструктивний багатошаровий елемент за п. 1, в якому вказаний еластомер має модуль пружності більший або рівний приблизно 275 МПа.

3. Конструктивний багатошаровий елемент за будь-яким з попередніх пунктів, у якому вказаний еластомер має межі міцності на розтягнення і стиск щонайменше 20 МПа.

4. Конструктивний багатошаровий елемент за будь-яким з попередніх пунктів, у якому вказаний еластомер є компактним.

5. Конструктивний багатошаровий елемент за п. 4, у якому загальний простір пустот у проміжному шарі менший, ніж приблизно 20% від загального об'єму проміжного шару.

6. Конструктивний багатошаровий елемент за будь-яким з попередніх пунктів, у якому вказаний еластомер являє собою поліуретан.

7. Конструктивний багатошаровий елемент за будь-яким з попередніх пунктів, у якому вказаний проміжний шар має товщину в діапазоні від приблизно 20 до приблизно 100 мм.

8. Конструктивний багатошаровий елемент за будь-яким з попередніх пунктів, у якому щонайменше один зі вказаних першого і другого шарів металу виготовлений із сталі.

9. Конструктивний багатошаровий елемент за будь-яким з попередніх пунктів, у якому кожний зі вказаних першого і другого шарів металу має товщину в діапазоні від приблизно 3,5 до приблизно 25 мм.

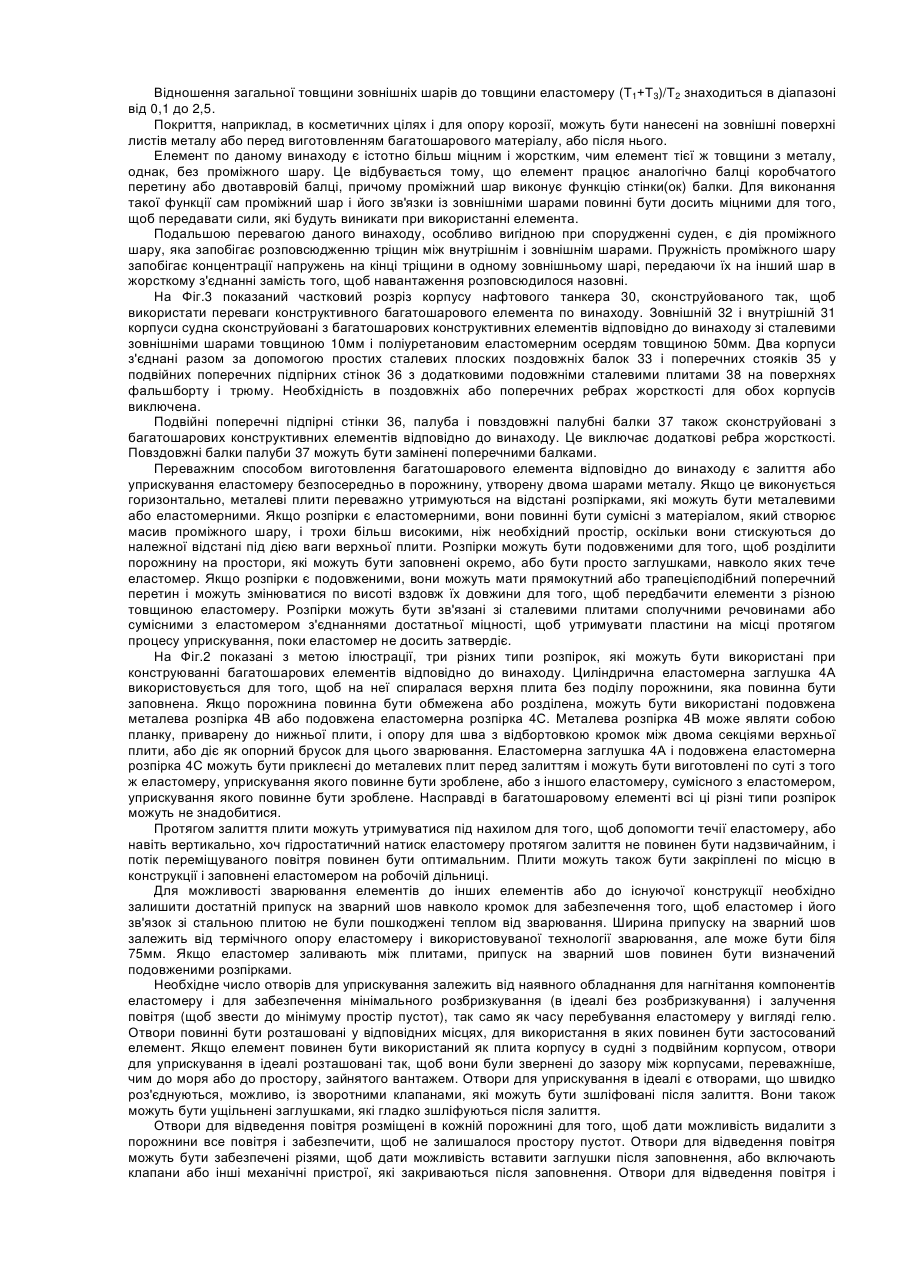

10. Конструктивний багатошаровий елемент за будь-яким з попередніх пунктів, у якому відношення загальної товщини першого і другого шарів металу до товщини проміжного шару знаходиться в діапазоні від 0,1 до 2,5.

11. Конструктивний багатошаровий елемент за будь-яким з попередніх пунктів, в якому міцність зв’язку між еластомером та шарами металу складає щонайменше 3 МПа.

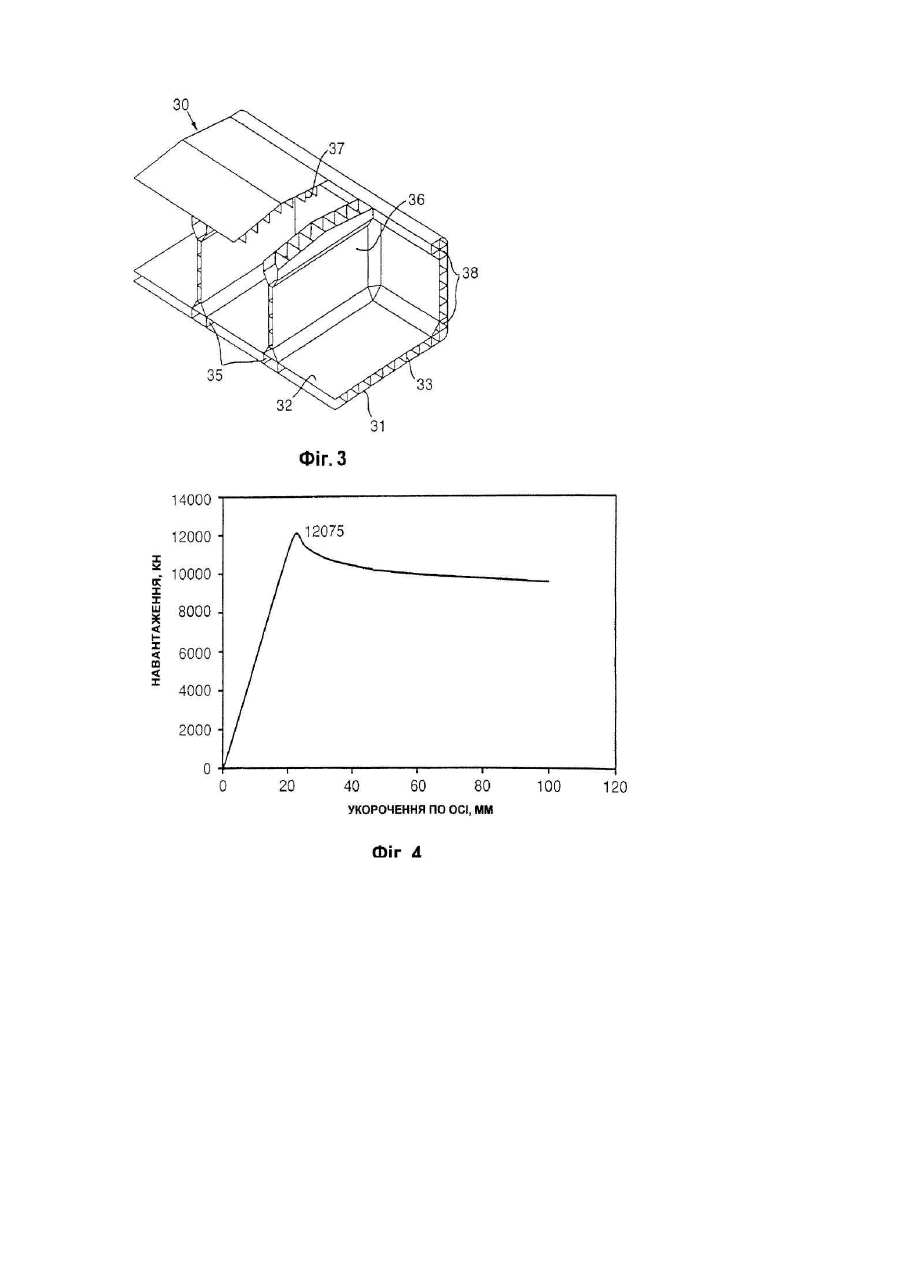

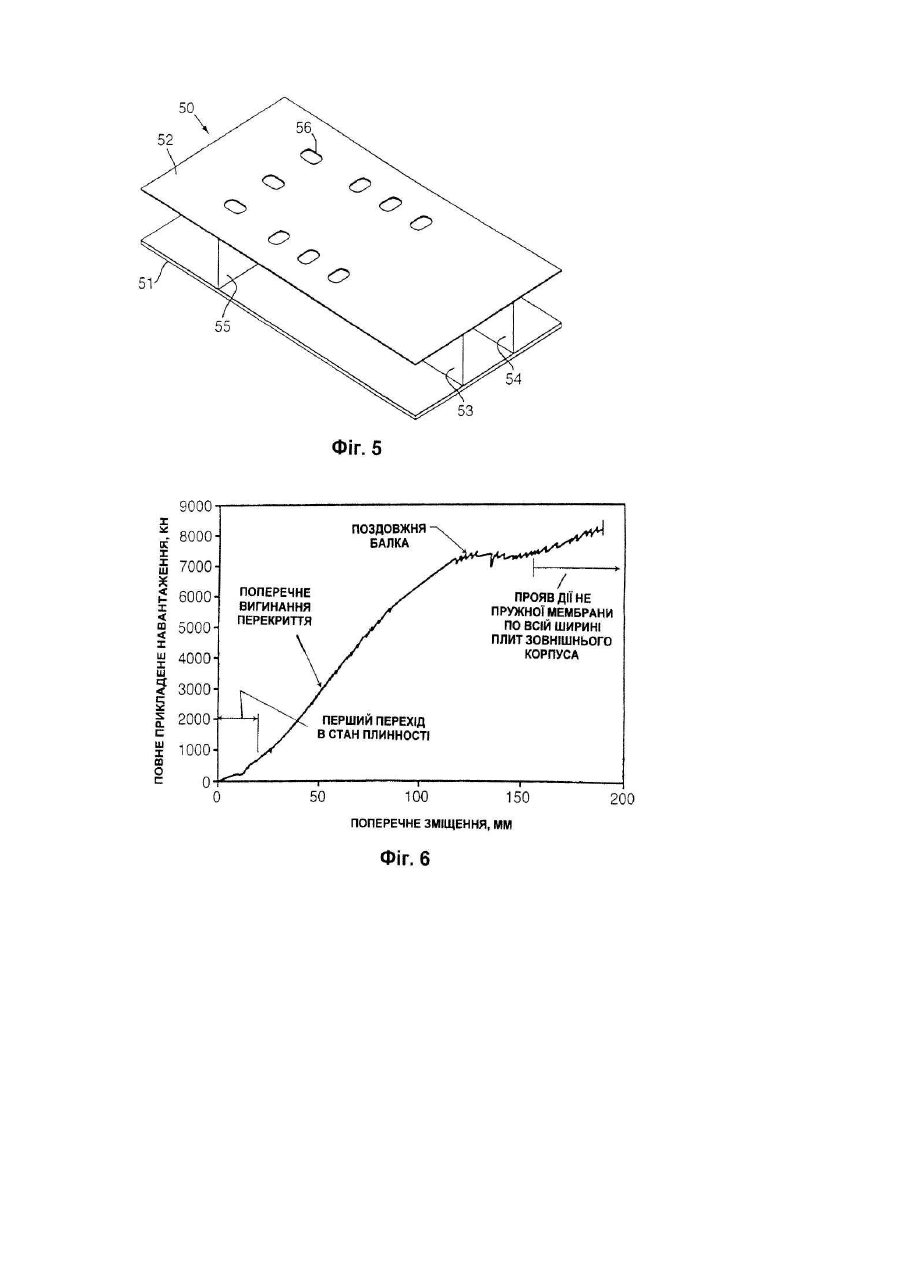

12. Човен або судно, що включає щонайменше один конструктивний багатошаровий елемент відповідно до будь-якого з попередніх пунктів.

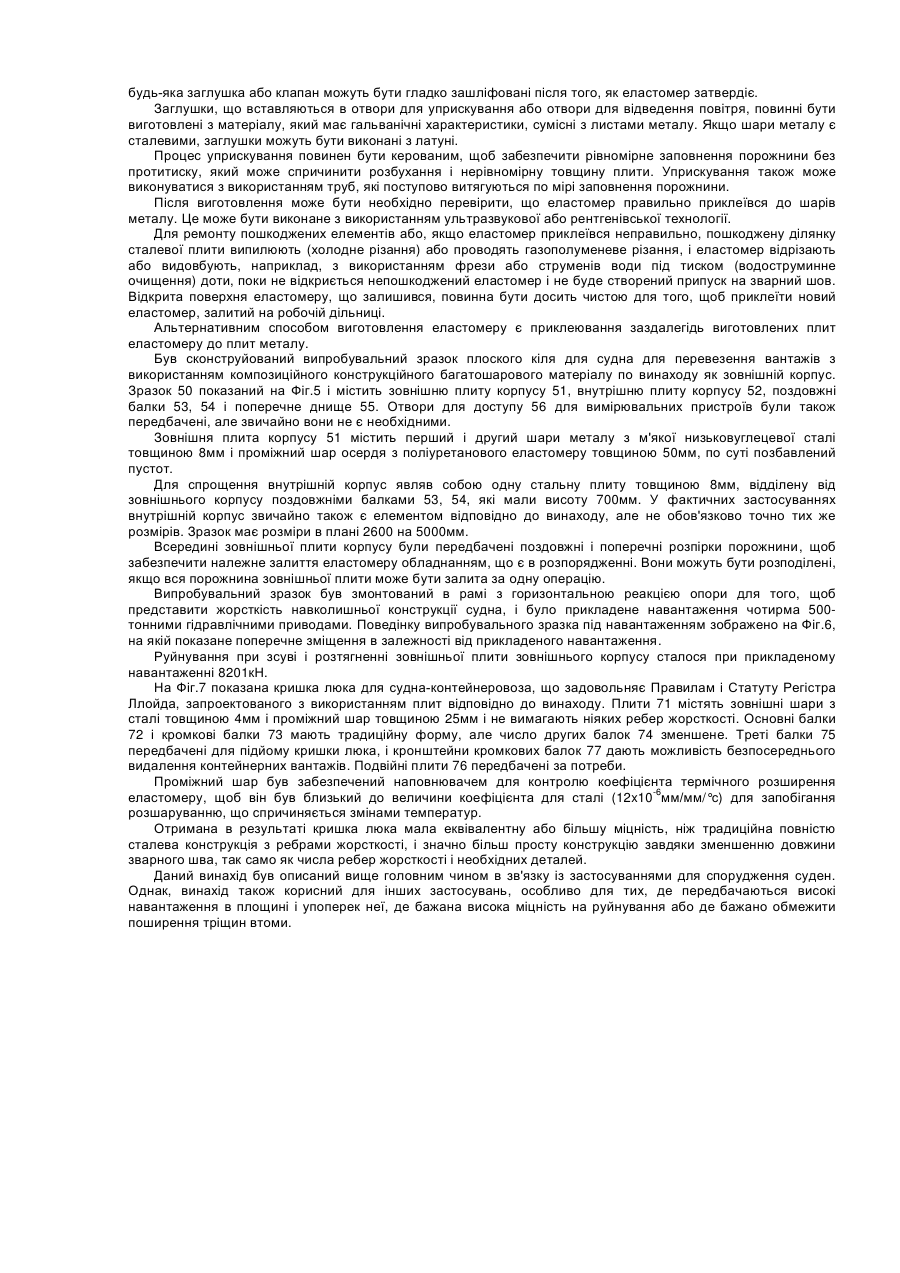

13. Спосіб виготовлення конструктивного багатошарового елемента, що містить наступні стадії: забезпечують перший і другий шари металу з проміжком між ними так, що між ними утвориться порожнина осердя; заповнюють вказану порожнину осердя не отверділим еластомером, який після отвердіння буде мати модуль пружності Е більший або рівний приблизно 250 МПа і пластичність, що перевищує пластичність шарів металу; і здійснюють отвердіння вказаного еластомеру, так що він приклеюється до вказаних листів металу.

14. Спосіб за п. 13, у якому вказану стадію заповнення виконують так, щоб звести до мінімуму залучення повітря, щоб відношення простору пустот після отвердіння було меншим 20%.

15. Спосіб за п. 13 або 14, що додатково включає попередню стадію заповнення, на якій виконують щонайменше один вентиляційний отвір у вказаній порожнині.

16. Спосіб за п. 15, що додатково містить після вказаної стадії стадію отвердіння, на якій ущільнюють вказаний отвір.

17. Спосіб за будь-яким з пп. 13-16, що додатково містить стадію, на якій передбачають розпірки для підтримування розділення вказаних першого і другого шарів металу протягом вказаних стадій заповнення й отвердіння.

18. Спосіб за п. 17, у якому передбачають вказані розпірки для визначення бічних кромок порожнини так, що у вказаному проміжному шарі еластомеру роблять виїмку щонайменше однієї кромки у першого і другого шарів металу для забезпечення припуску на зварний шов.

19. Спосіб з'єднання конструктивного багатошарового елемента, що містить перший і другий шари металу і проміжний шар, утворений з першого еластомеру, з іншим елементом, причому спосіб містить наступні стадії: забезпечують припуск на зварний шов, що примикає до ділянки вказаного конструктивного багатошарового елемента, для чого у вказаному проміжному шарі виконують виїмки з боку першого і другого шарів; приварюють вказану ділянку до вказаного іншого елемента; і заповнюють вказаний припуск на зварний шов не отверділим другим еластомером таким чином, що при затвердінні він буде мати модуль пружності Е більший або рівний приблизно 250 МПа і пластичність, що перевищує пластичність шарів металу, та здійснюють отвердіння вказаного не отверділого другого еластомеру так, щоб він був зв'язаний зі вказаними першим і другим шарами металу і з проміжним шаром.

20. Спосіб за п. 19, у якому вказана ділянка являє собою кромкову ділянку.

21. Спосіб за п. 19 або 20, у якому вказану стадію забезпечення припуску на зварний шов виконують протягом виготовлення вказаного конструктивного багатошарового елемента.

22. Спосіб за п. 19 або 20, у якому в указану стадію забезпечення припуску на зварний шов включають видалення частини вказаного проміжного шару, що примикає до вказаної ділянки, наприклад, шляхом різання або водоструминного очищення.

23. Спосіб за будь-яким з пп. 19-22, у якому вказаний інший елемент являє собою конструктивний багатошаровий елемент, що містить перший і другий шари металу і проміжний шар еластомеру.

24. Спосіб за будь-яким з пп. 19-23, в якому перший і другий еластомери є однаковими.

25. Спосіб за будь-яким з пп. 19-24, в якому на вказаній стадії заповнення передбачають щонайменше один отвір для заповнення через вказані перший або другий шари металу або вказаний проміжний шар до вказаного припуску на зварний шов і забезпечують подачу вказаного не отверділого другого еластомеру до вказаного припуску на зварний шов через отвір або кожний з отворів для заповнення, і додатково містить після вказаної стадії отвердіння стадію ущільнення отвору або кожного з отворів для заповнення.

26. Спосіб за п. 16 або 25, у якому вказана стадія ущільнення містить ущільнення отвору або кожного з отворів заглушкою, що має гальванічні характеристики, сумісні зі вказаними шарами металу.

27. Спосіб за п. 18 або 19 або будь-яким пунктом, залежним від них, у якому вказаний припуск на зварний шов має ширину щонайменше приблизно 75 мм.

28. Спосіб за будь-яким з пунктів 13 по 27, в якому вказаний еластомер при затвердінні буде приклеюватися до вказаних шарів металу з міцністю зв’язку щонайменше 3 МПа.
